НИЖНЯЯ ОТДЕЛОЧНАЯ НАКЛАДКА СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ТАБЛИЦА ИСПОЛЬЗУЕМЫХ БОЛТОВ, ВИНТОВ И ГАЕК

   1. В следующей таблицы показаны все болты, винты и гайки, используемые для установки и снятия панели приборов, вместе со своими буквенными кодами.



2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

   Note:

   После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (см. стр.Click here).

3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

   Click here

4. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

   (см.Click hereстр.)

5. СНИМИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ ПАНЕЛИ ПРИБОРОВ (для моделей с большой декоративной панелью)

   1.

      С помощью съемника молдингов расцепите 8 захватов и 2 фиксатора, чтобы снять декоративный элемент панели приборов.

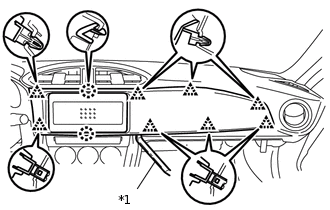

      Table 1. Обозначения на рисунке

      *1	Съемник молдингов

6. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей без большой декоративной панели)

   1.

      С помощью съемника молдингов освободите 2 захвата и 4 фиксатора и снимите центральную облицовку панели управления.

      Table 2. Обозначения на рисунке

      *1	Съемник молдингов

7. СНИМИТЕ ВМЕСТЕ С КРОНШТЕЙНОМ КРЫШКУ ОТВЕРСТИЯ ПОД СТЕРЕОСИСТЕМУ (для моделей без радиоприемника)

   1.

      Выверните 4 винта и снимите крышку отверстия для стереосистемы с кронштейном.

8. СНИМИТЕ РАДИОПРИЕМНИК С КРОНШТЕЙНОМ В СБОРЕ (для моделей с радиоприемником)

   Click here

9. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 2

   1.

      Выверните винт.

   2. Освободите 6 захватов и снимите облицовку панели управления № 2.

10. СНИМИТЕ ВЕРХНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (с левой стороны)

    1.

       Выверните винт.

    2. Освободите 3 захвата и снимите верхнюю отделочную накладку панели приборов.

11. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 1

    Tip:

    Порядок выполнения работ такой же, как для облицовки панели приборов № 2.

12. СНИМИТЕ ВЕРХНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (с правой стороны)

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

13. СНИМИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с автоматическим кондиционером)

    Click here

14. СНИМИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с кондиционером с ручным управлением)

    Click here

15. СНИМИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей без системы кондиционирования)

    Tip:

    Порядок выполнения работ такой же, как для системы кондиционирования с ручным управлением.

16. СНИМИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для моделей с выключателем системы SRS)

    1.

       С помощью съемника молдингов освободите захват и 4 фиксатора.

       Table 3. Обозначения на рисунке

       *1	Съемник молдингов

    2. Отсоедините разъем и снимите правую боковую панель приборов.

17. СНИМИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для моделей без выключателя системы SRS)

    1.

       С помощью съемника молдингов освободите захват и 4 фиксатора и снимите правую боковую панель приборов.

       Table 4. Обозначения на рисунке

       *1	Съемник молдингов

18. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

    Tip:

    Порядок выполнения работ такой же, как для правой стороны.

19. СНИМИТЕ КОЖУХ ЩИТКА ПРИБОРОВ В СБОРЕ

    1.

       Выверните винт.

    2. Освободите 12 захватов и вытяните кожух щитка приборов по диагонали вверх, чтобы снять его.

20. СНИМИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ ВЕРХНЕЙ ПАНЕЛИ ПРИБОРОВ / ЩИТКА ПРИБОРОВ

    1.

       Освободите 6 захватов и 2 фиксатора.

    2.

       Освободите 2 захвата, соединяющие верхний декоративный элемент панели приборов и кожух рулевой колонки.

    3. Отсоедините разъем и снимите верхний декоративный элемент панели приборов.

21. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (при наличии подушки безопасности для защиты коленей)

    Click here

22. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ (при наличии подушки безопасности для защиты коленей)

    1. для моделей с левосторонним рулевым управлением

       1. Выверните винт.

       2.

          Освободите 3 захвата и 4 фиксатора и снимите нижнюю крышку панели приборов № 2 в сборе.

    2.

       для моделей с правосторонним рулевым управлением

       1. Выверните винт.

       2. Освободите 3 захвата и 4 фиксатора.

       3. Отсоедините шланг и разъем термистора системы кондиционирования и снимите нижнюю крышку панели приборов № 2 в сборе.

23. СНИМИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ

    1.

       Расцепите захват и освободите амортизатор дверцы перчаточного ящика.

       Table 5. Обозначения на рисунке

       *1	Амортизатор дверцы перчаточного ящика

    2.

       Освободите 2 упора и откройте дверцу перчаточного ящика так, чтобы она оказалась в горизонтальном положении.

       Table 6. Обозначения на рисунке

       *1

       Стопор

    3. Вытащите дверцу перчаточного ящика по горизонтали в направлении назад, освободите 2 петли и снимите дверцу перчаточного ящика в сборе.

       Note:

       Чтобы снять дверцу перчаточного ящика в сборе, вытяните ее по горизонтали.

24. СНИМИТЕ АМОРТИЗАТОР ДВЕРЦЫ ПЕРЧАТОЧНОГО ЯЩИКА

    1.

       Освободите захват и снимите амортизатор дверцы перчаточного ящика.

25. СНИМИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

    1.

       Выверните 7 винтов.

    2.

       Выверните 2 винта и отверните гайку.

    3. Отсоедините разъемы.

    4. Отсоедините трубку аспиратора от кондиционера (для моделей с левосторонним рулевым управлением и с автоматическим кондиционером).

    5. Освободите 12 захватов и зажим и снимите нижнюю панель приборов в сборе.



       Table 7. Обозначения на рисунке

       *1

       DLC3

       -

       -
