БЛОК ДВИГАТЕЛЯ УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ
*A |
для моделей с системой РОГ |
- |
- |
*1 |
КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР В ВЫПУСКНОМ КОЛЛЕКТОРЕ В СБОРЕ |
*2 |
ОПОРА КОЛЛЕКТОРА |
*3 |
ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1 |
*4 |
ТРУБА РОГ № 2 |
*5 |
ОПОРА КОЛЛЕКТОРА № 2 |
*6 |
ПРОКЛАДКА МЕЖДУ ВЫПУСКНЫМ КОЛЛЕКТОРОМ И ГОЛОВКОЙ |
*7 |
ПРОКЛАДКА |
- |
- |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
ИЛЛЮСТРАЦИЯ
*A |
для моделей с системой РОГ |
- |
- |
*1 |
ОХЛАДИТЕЛЬ РОГ В СБОРЕ |
*2 |
КЛАПАН РОГ В СБОРЕ |
*3 |
ТОПЛИВНАЯ РАМПА |
*4 |
ВИБРОИЗОЛЯТОР ФОРСУНКИ |
*5 |
ВПУСКНОЙ КОЛЛЕКТОР |
*6 |
ТРУБА РОГ № 1 |
*7 |
ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1 |
*8 |
ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 3 |
*9 |
КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*10 |
ПЕРЕПУСКНАЯ ТРУБКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ |
*11 |
РАСПОРНАЯ ВТУЛКА ТОПЛИВНОЙ РАМПЫ № 1 |
*12 |
КРОНШТЕЙН ТОПЛИВНОГО ШЛАНГА |
*13 |
ШЛАНГ ПРОДУВКИ |
*14 |
ШЛАНГ СИСТЕМЫ ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА № 2 |
*15 |
ТОПЛИВОПРОВОД В СБОРЕ |
*16 |
ПРОКЛАДКА |
*17 |
ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 2 |
*18 |
ПРОКЛАДКА № 1 МЕЖДУ ВПУСКНЫМ КОЛЛЕКТОРОМ И ГОЛОВКОЙ |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
ИЛЛЮСТРАЦИЯ
*A |
для моделей без системы РОГ |
- |
- |
*1 |
ТОПЛИВНАЯ РАМПА |
*2 |
ВИБРОИЗОЛЯТОР ФОРСУНКИ |
*3 |
ВПУСКНОЙ КОЛЛЕКТОР |
*4 |
ПЕРЕПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1 |
*5 |
ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 3 |
*6 |
ПЕРЕПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 3 |
*7 |
ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 5 |
*8 |
КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*9 |
РАСПОРНАЯ ВТУЛКА ТОПЛИВНОЙ РАМПЫ № 1 |
*10 |
КРОНШТЕЙН ТОПЛИВНОГО ШЛАНГА |
*11 |
ШЛАНГ ПРОДУВКИ |
*12 |
ШЛАНГ СИСТЕМЫ ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА № 2 |
*13 |
ТОПЛИВОПРОВОД В СБОРЕ |
*14 |
ПРОКЛАДКА |
*15 |
ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1 |
*16 |
ПРОКЛАДКА № 1 МЕЖДУ ВПУСКНЫМ КОЛЛЕКТОРОМ И ГОЛОВКОЙ |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
ИЛЛЮСТРАЦИЯ
*A |
Для моделей с масляным радиатором |
- |
- |
*1 |
НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ В СБОРЕ |
*2 |
МАСЛЯНЫЙ РАДИАТОР |
*3 |
ТЕРМОСТАТ |
*4 |
ВПУСКНОЙ ВОДЯНОЙ ПАТРУБОК |
*5 |
КОЖУХ ВПУСКНОГО ВОДЯНОГО ПАТРУБКА |
*6 |
ПРОКЛАДКА |
*7 |
ШПИЛЬКА |
*8 |
УПЛОТНИТЕЛЬНАЯ ШАЙБА |
*9 |
ПУСТОТЕЛЫЙ СОЕДИНИТЕЛЬНЫЙ БОЛТ-ШТУЦЕР |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |

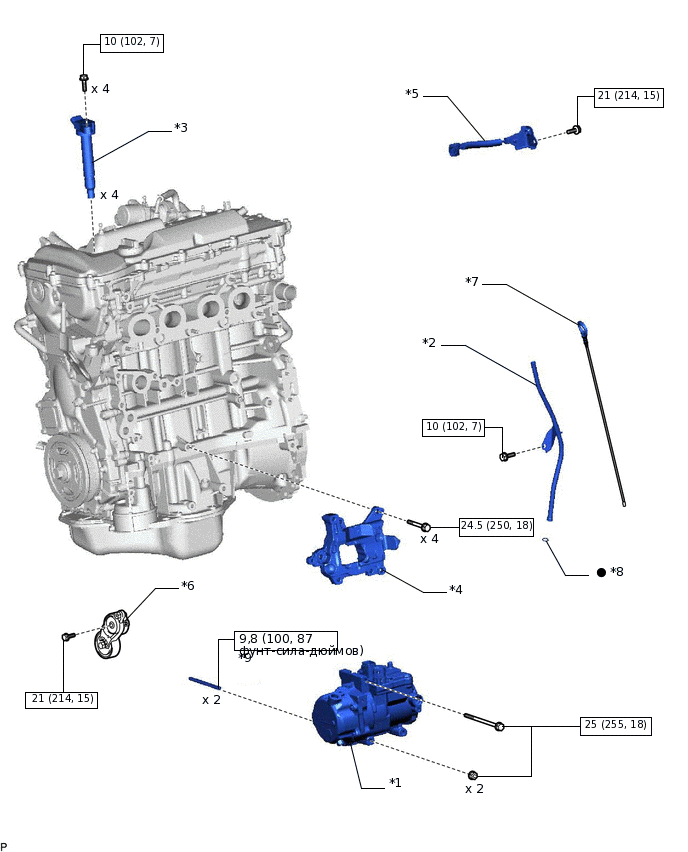

ИЛЛЮСТРАЦИЯ
*1 |
КОМПРЕССОР С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*2 |
ТРУБКА ЩУПА ПРОВЕРКИ УРОВНЯ МАСЛА |
*3 |
КАТУШКА ЗАЖИГАНИЯ В СБОРЕ |
*4 |
КРОНШТЕЙН КОМПРЕССОРА № 1 |
*5 |
ПРОВОД ДАТЧИКА |
*6 |
НАТЯЖИТЕЛЬ ПОЛИКЛИНОВОГО РЕМНЯ В СБОРЕ |
*7 |
ЩУП ПРОВЕРКИ УРОВНЯ МАСЛА |
*8 |
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ |
*9 |
ШПИЛЬКА |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
ИЛЛЮСТРАЦИЯ
*1 |
ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА |
*2 |
ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ |
*3 |
КРЫШКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ |
*4 |
СОЕДИНЕНИЕ КРЫШКИ ДВИГАТЕЛЯ |
*5 |
КРЫШКА МАСЛОНАЛИВНОЙ ГОРЛОВИНЫ В СБОРЕ |
*6 |
СВЕЧА ЗАЖИГАНИЯ |
*7 |
ПРОКЛАДКА ТРУБКИ СВЕЧНОГО КОЛОДЦА |
*8 |
ПРОКЛАДКА КРЫШКИ МАСЛОНАЛИВНОЙ ГОРЛОВИНЫ |
*9 |
ШПИЛЬКА |
*10 |
УПЛОТНИТЕЛЬНАЯ ШАЙБА |
*11 |
ПРОКЛАДКА КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ |
*12 |
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ |
*13 |
ПРОКЛАДКА |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
 |
Фирменный герметик 1324 от компании Toyota, Three Bond 1324 или аналогичный |
★ |
Деталь с предварительно нанесенным на нее покрытием |
ИЛЛЮСТРАЦИЯ
*A |
для моделей с системой РОГ |
- |
- |
*1 |
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ |
*2 |
КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА |
*3 |
ДАТЧИК ДЕТОНАЦИИ |
*4 |
КОРПУС СИСТЕМЫ ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА |
*5 |
КЛАПАН ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА |
*6 |
КОРПУС СЕПАРАТОРА |
*7 |
ШПИЛЬКА |
*8 |
ШЛАНГ СИСТЕМЫ ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА № 2 |
*9 |
ПРОКЛАДКА |
- |
- |
|
Н*м (кгс*см, фунт-сила -дюймы) Номинальный момент затяжки |
* |
Для использования ключа для контргайки шарового шарнира |
● |
Деталь однократного применения |
|
Фирменный герметик 1324 от компании Toyota, Three Bond 1324 или аналогичный |
 |
Фирменный герметик 1344 от компании Toyota, Three Bond 1344 или аналогичный |
★ |
Деталь с предварительно нанесенным на нее покрытием |
ИЛЛЮСТРАЦИЯ
*1 |
ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА В СБОРЕ |
*2 |
ЗВЕЗДОЧКА РАСПРЕДВАЛА |
*3 |
ЦЕПЬ ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА |
*4 |
БАШМАК НАТЯЖИТЕЛЯ ЦЕПИ |
*5 |
ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА |
*6 |
ШКИВ КОЛЕНЧАТОГО ВАЛА В СБОРЕ |
*7 |
ВЕДУЩАЯ ЗВЕЗДОЧКА ЦЕПИ ГРМ НА КОЛЕНЧАТОМ ВАЛУ |
*8 |
ПРАВЫЙ КРОНШТЕЙН ОПОРЫ ДВИГАТЕЛЯ |
*9 |
НАТЯЖИТЕЛЬ ЦЕПИ № 1 В СБОРЕ |
*10 |
УСПОКОИТЕЛЬ ЦЕПИ № 1 |
*11 |
КРЫШКА ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА В СБОРЕ |
*12 |
САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА |
*13 |
ПЛАСТИНА КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА |
*14 |
ПРОБКА КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА |
*15 |
НАПРАВЛЯЮЩАЯ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА |
*16 |
ШПИЛЬКА |
*17 |
УСТАНОВОЧНЫЙ БОЛТ ШКИВА КОЛЕНЧАТОГО ВАЛА |
*18 |
ПРОКЛАДКА |
|
Н*м (кгс*см, фунт-сила -дюймы) Номинальный момент затяжки |
● |
Деталь однократного применения |
|
Универсальная консистентная смазка |
|
Фирменный герметик 1324 от компании Toyota, Three Bond 1324 или аналогичный |
★ |
Деталь с предварительно нанесенным на нее покрытием |
 |
Не смазывайте резьбу. |
ИЛЛЮСТРАЦИЯ
*1 |
РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ |
*2 |
КОЖУХ РАСПРЕДВАЛА В СБОРЕ |
*3 |
ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ |
*4 |
ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ |
*5 |
ПОДШИПНИК РАСПРЕДВАЛА № 1 |
*6 |
РЫЧАГ ПРИВОДА КЛАПАНА № 1 В СБОРЕ |
*7 |
РАСПРЕДВАЛ № 2 |
*8 |
ПОДШИПНИК РАСПРЕДВАЛА № 2 |
*9 |
ФИЛЬТР ГИДРАВЛИЧЕСКОГО КЛАПАНА ИЗМЕНЕНИЯ ФАЗ |
*10 |
МЕХАНИЗМ РЕГУЛИРОВКИ ЗАЗОРА В ПРИВОДЕ КЛАПАНА В СБОРЕ |
*11 |
КОЛПАК ШТОКА КЛАПАНА |
*12 |
СОЕДИНИТЕЛЬНОЕ КОЛЬЦО |
*13 |
ШПИЛЬКА |
*14 |
СТОПОРНЫЙ ШТИФТ |
*15 |
КРЫШКА ПОДШИПНИКА РАСПРЕДВАЛА № 1 |
*16 |
КРЫШКА ПОДШИПНИКА РАСПРЕДВАЛА № 2 |
*17 |
КРЫШКА ПОДШИПНИКА РАСПРЕДВАЛА № 3 |
*18 |
ПЛОСКАЯ ШАЙБА |
|
Н*м (кгс*см, фунт-сила -дюймы) Номинальный момент затяжки |
● |
Деталь однократного применения |
|
Фирменный герметик 1324 от компании Toyota, Three Bond 1324 или аналогичный |
★ |
Деталь с предварительно нанесенным покрытием |
*T1 |
1-й: 36 (367, 27) 2-й: 36 (367, 27) 3-й: Доверните на 90° 4-й: Доверните на 90° |
- |
- |
ИЛЛЮСТРАЦИЯ
*1 |
РАСПОРНАЯ ДЕТАЛЬ ВОДЯНОЙ РУБАШКИ БЛОКА ЦИЛИНДРОВ |
*2 |
БАЛАНСИРОВОЧНЫЙ УЗЕЛ ДВИГАТЕЛЯ В СБОРЕ |
*3 |
ОТРАЖАТЕЛЬ МАСЛЯНОГО ПОДДОНА № 1 |
*4 |
ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ МАСЛЯНОГО ФИЛЬТРА |
*5 |
МАСЛЯНЫЙ ПОДДОН В СБОРЕ |
*6 |
МАСЛОПРИЕМНИК С СЕТЧАТЫМ ФИЛЬТРОМ В СБОРЕ |
*7 |
ЗАДНИЙ САЛЬНИК ДВИГАТЕЛЯ |
*8 |
КАРТЕР С РЕБРАМИ ЖЕСТКОСТИ В СБОРЕ |
*9 |
ШПИЛЬКА |
*10 |
ПРОБКА СЛИВНОГО ОТВЕРСТИЯ МАСЛЯНОГО ПОДДОНА |
*11 |
СОЕДИНИТЕЛЬНОЕ КОЛЬЦО |
*12 |
БЛОК ЦИЛИНДРОВ |
*13 |
КРЫШКА МАСЛЯНОГО ФИЛЬТРА В СБОРЕ |
*14 |
ПРОБКА СЛИВНОГО ОТВЕРСТИЯ МАСЛЯНОГО ФИЛЬТРА |
*15 |
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ |
*16 |
ПРОКЛАДКА |
|
Н*м (кгс*см, фунт-сила -дюймы) Номинальный момент затяжки |
● |
Деталь однократного применения |
|
Универсальная консистентная смазка |
|
Фирменный герметик 1344 от компании Toyota, Three Bond 1344 или аналогичный |
★ |
Деталь с предварительно нанесенным на нее покрытием |
- |
- |
