КРОНШТЕЙН КРЕПЛЕНИЯ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 3 ЗАМЕНА УЗЛОВ

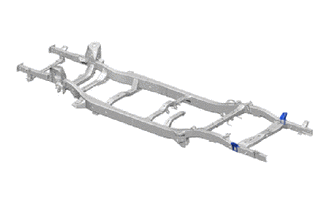

K123745

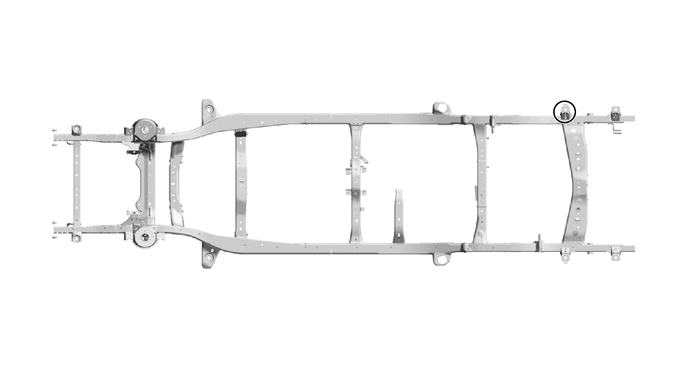

K123974
Tip:

  • Порядок выполнения работ для правой и левой сторон одинаков.

  • Ниже рассмотрен порядок выполнения работ для правой стороны.

  1. СНЯТИЕ

    Значения символов
    K108826

    Обрежьте, например, с помощью шлифовальной машины

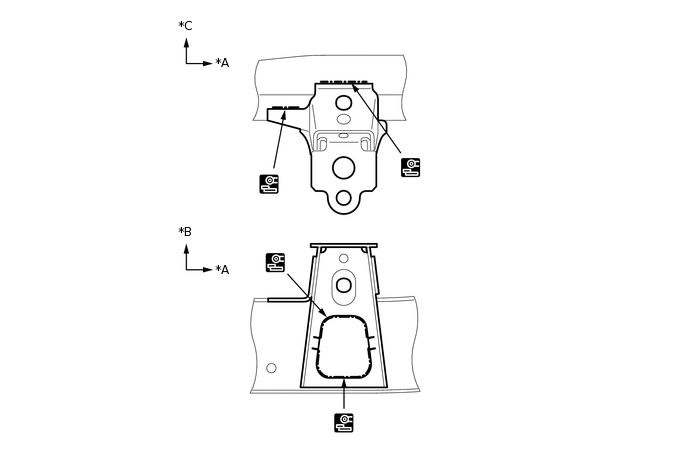

    K123975C01

    *A

    ПЕРЕДНЯЯ СТОРОНА

    *B

    ВЕРХНЯЯ СТОРОНА

    *C

    Левая сторона

    -

    -

  2. УСТАНОВКА

    Значения символов
    K108830

    Угловой сварной шов

    1. Установите не закрепляя новые детали и измерьте необходимые размеры в соответствии со схемой измерений (См. размеры кузова.)

    2. Перед выполнением сварочных работ убедитесь, что созданы все необходимые условия для сварки.

    3. Перед установкой верхней части кузова убедитесь, что она совмещена с рамой.

    4. Во избежание тепловой деформации приварите правую и левую сторону каждой детали перед переходом к следующей детали.

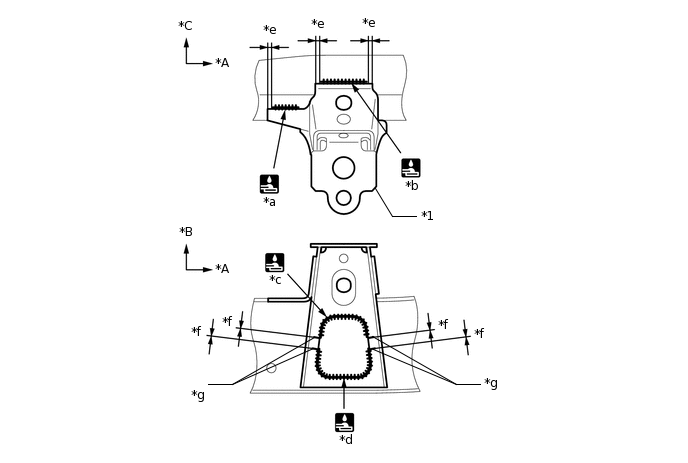

      K123976C01

      *A

      ПЕРЕДНЯЯ СТОРОНА

      *B

      ВЕРХНЯЯ СТОРОНА

      *C

      Левая сторона

      -

      -

      *1

      КРОНШТЕЙН ОПОРЫ КУЗОВА № 5

      -

      -

      *a

      24 мм (0,94 дюйма)

      *b

      51 мм (2,01 дюйма)

      *c

      82 мм (3,23 дюйма)

      *d

      108 мм (4,25 дюйма)

      *e

      5 +/- 5 мм (0,20 +/- 0,20 дюйма)

      *f

      0 +/- 5 мм (0 +/- 0,20 дюйма)

      *g

      Идентификационная сварочная метка

      -

      -

    5. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.
