СВЕТОМАСКИРОВОЧНАЯ ЛЕНТА (для задней двери) УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ РЕМОНТА

    Нажмите здесьClick here

  2. УСТАНОВИТЕ НАРУЖНЫЙ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ

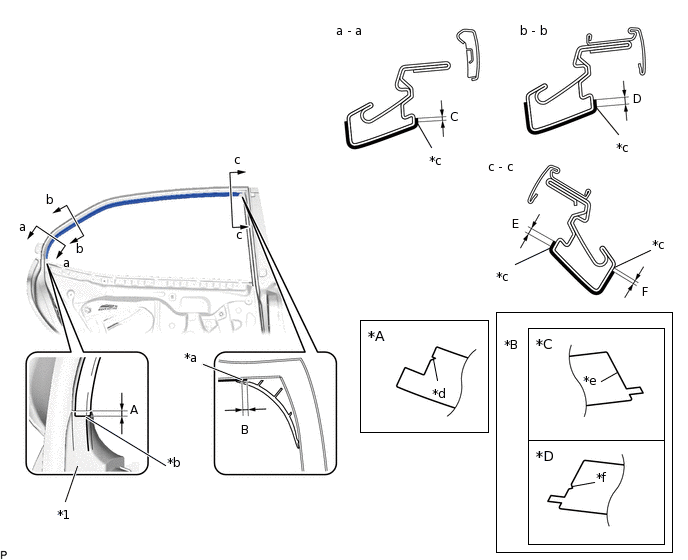

    1. Положение нового наружного уплотнителя задней двери показано на рисунке.

      B469823C01

      *A

      Задний боковой

      *B

      Передняя сторона

      *C

      Левая сторона

      *D

      Правая сторона

      *1

      Уплотнитель задней двери

      -

      -

      *a

      Ребро облицовки рамы задней двери

      *b

      Край криволинейной поверхности (A)

      *c

      Край криволинейной поверхности (В)

      *d

      Вырез

      *e

      Прямая

      *f

      Треугольный паз

      Номинальная величина

      Область

      Расстояние

      Область

      Измерение

      А

      5,0 мм (0,197 дюйма)

      B

      3,0 мм (0,118 дюйма)

      C

      1,5 мм (0,0591 дюйма)

      D

      2,5 мм (0,0984 дюйма)

      E

      2,5 мм (0,0984 дюйма)

      F

      1,0 мм (0,0394 дюйма)

    2. Снимите отслаивающуюся бумагу и установите наружный уплотнитель задней двери.

      Tip:

      Совместите вырез на наружном уплотнителе задней двери с краем криволинейной поверхности (А) на раме двери и установите наружный уплотнитель задней двери.

  3. УСТАНОВИТЕ НИЖНИЙ НАРУЖНЫЙ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ

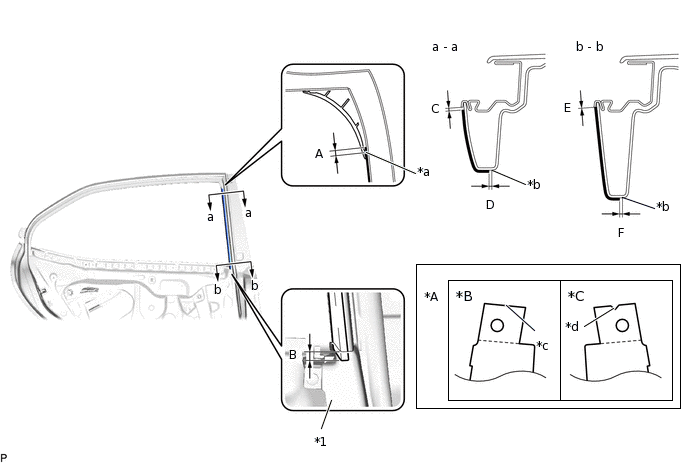

    1. Положение нового нижнего наружного уплотнителя задней двери показано на рисунке.

      B469824C01

      *A

      Верхняя сторона

      *B

      Левая сторона

      *C

      Правая сторона

      -

      -

      *1

      Уплотнитель задней двери

      -

      -

      *a

      Ребро облицовки рамы задней двери

      *b

      Край криволинейной поверхности

      *c

      Прямая

      *d

      Треугольный паз

      Номинальная величина

      Область

      Расстояние

      Область

      Измерение

      А

      3,0 мм (0,118 дюйма)

      B

      6,3 мм (0,248 дюйма)

      C

      1,2 мм (0,0472 дюйма)

      D

      1,0 мм (0,0394 дюйма)

      E

      -1,0 - 1,0 мм (-0,0394 - 0,0394 дюйма)

      F

      1,0 мм (0,0394 дюйма)

    2. Снимите отслаивающуюся бумагу и установите нижний наружный уплотнитель задней двери.

  4. УСТАНОВИТЕ КРЮК ДЛЯ ЗАНАВЕСКИ (для моделей с солнцезащитным навесом задней двери)

    Нажмите здесьClick hereClick here

  5. УСТАНОВИТЕ ОБЛИЦОВКУ РАМЫ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick hereClick here

  6. УСТАНОВИТЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick hereClick here

  7. УСТАНОВИТЕ НЕОПУСКНОЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick hereClick here

  8. УСТАНОВИТЕ НИЖНЮЮ ЗАДНЮЮ РАМУ ОКНА ЗАДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick hereClick here

  9. ЗАКРЕПИТЕ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  10. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick hereClick here

  11. УСТАНОВИТЕ ЗАЩИТУ ПАНЕЛИ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick hereClick here

  12. УСТАНОВИТЕ УПЛОТНЕНИЕ ВЕНТИЛЯЦИОННОГО КАНАЛА ЗАДНЕЙ ДВЕРИ № 1

    Нажмите здесьClick hereClick here

  13. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick hereClick here

  14. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ № 2

    Нажмите здесьClick hereClick here

  15. УСТАНОВИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick hereClick here

  16. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick hereClick here

  17. УСТАНОВИТЕ ЗАДНИЙ ПОДЛОКОТНИК В СБОРЕ

    Нажмите здесьClick hereClick here

  18. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick hereClick here

  19. УСТАНОВИТЕ КРЫШКУ ПОДЛОКОТНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick hereClick here

  20. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    для моделей с 2AR-FE:

    Нажмите здесьClick here

    Для моделей с A25A-FKS:

    Нажмите здесьClick here

    для моделей с 2GR-FKS:

    Нажмите здесьClick here

  21. ИНИЦИАЛИЗИРУЙТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ

    Нажмите здесьClick here

  22. ПРОВЕРЬТЕ РАБОТУ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА

    Нажмите здесьClick here
