ГИБРИДНАЯ ТРАНСМИССИЯ УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ
*1 |
ПЕРЕДНЯЯ РАМА В СБОРЕ |
*2 |
ЛЕВАЯ ПОДУШКА ОПОРЫ ДВИГАТЕЛЯ |
*3 |
КАБЕЛЬ ГЕНЕРАТОРА |
- |
- |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |
ИЛЛЮСТРАЦИЯ
*A |
Для моделей с защитой |
- |
- |
*1 |
ТРУБКА СИСТЕМЫ ОХЛАЖДЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ № 2 |
*2 |
ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ |
*3 |
ОПОРА КОЛЛЕКТОРА |
*4 |
ЗАДНИЙ КРОНШТЕЙН ОПОРЫ ДВИГАТЕЛЯ |
*5 |
ЗАЖИМ ПАТРУБКА МАСЛЯНОГО РАДИАТОРА № 2 |
*6 |
ЗАЖИМ ПАТРУБКА МАСЛЯНОГО РАДИАТОРА |
*7 |
ЗАЩИТА КАРТЕРА ТРАНСМИССИИ |
- |
- |
|
Н*м (кгс*см, фунт-сила -дюймы) Номинальный момент затяжки |
* |
Для применения с разрезной головкой |

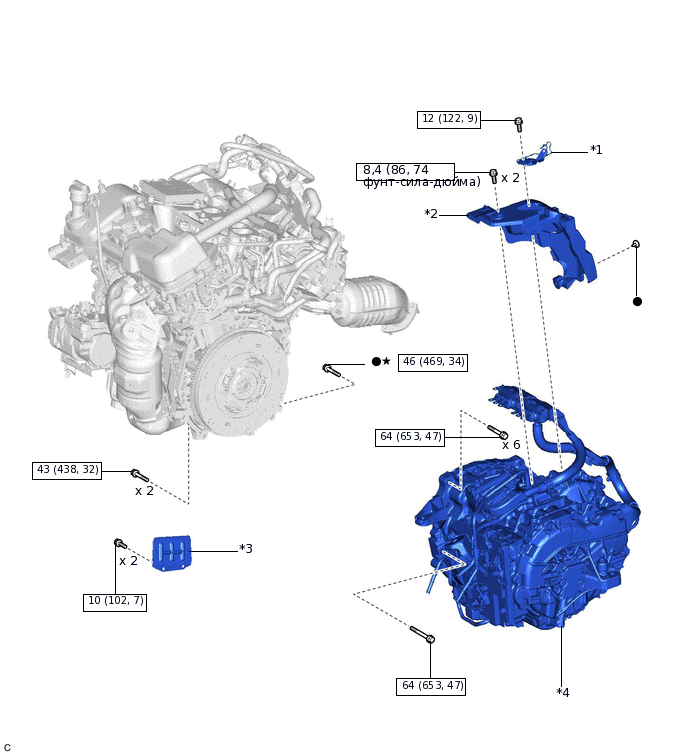

ИЛЛЮСТРАЦИЯ
*1 |
КРОНШТЕЙН КАБЕЛЯ ЭЛЕКТРОДВИГАТЕЛЯ |
*2 |
КРЫШКА КАРТЕРА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ № 3 |
*3 |
НИЖНЯЯ КРЫШКА КАРТЕРА МАХОВИКА |
*4 |
ГИБРИДНАЯ ТРАНСМИССИЯ В СБОРЕ |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
★ |
Деталь с предварительно нанесенным на нее покрытием |
- |
- |
ИЛЛЮСТРАЦИЯ
*1 |
КРОНШТЕЙН ПЕРЕДНЕЙ ОПОРЫ ДВИГАТЕЛЯ |
*2 |
КРОНШТЕЙН ТРОСА МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ № 2 |
*3 |
КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ |
*4 |
ВЫПУСКНОЙ ПАТРУБОК МАСЛЯНОГО РАДИАТОРА В СБОРЕ |
*5 |
ЗАЖИМ ПАТРУБКА МАСЛЯНОГО РАДИАТОРА № 2 |
*6 |
ШТУЦЕР |
*7 |
ТРУБКА СИСТЕМЫ ОХЛАЖДЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ № 3 |
*8 |
БОЛТ-ШТУЦЕР МАСЛЯНОГО РАДИАТОРА |
*9 |
ЗАЖИМ ПАТРУБКА МАСЛЯНОГО РАДИАТОРА № 1 |
*10 |
КРОНШТЕЙН ТРОСА МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ № 1 |
*11 |
АМОРТИЗИРУЮЩИЙ ГРУЗИК ГИБРИДНОЙ ТРАНСМИССИИ |
*12 |
ПРОКЛАДКА |
|
Н*м (кгс*см, фунт-сила -дюймы) Номинальный момент затяжки |
* |
Для применения с разрезной головкой |
● |
Деталь однократного применения |
- |
- |
