ПРОТИВОТУМАННАЯ ФАРА В СБОРЕ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЛЕВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей без фар адаптивного головного бокового освещения)

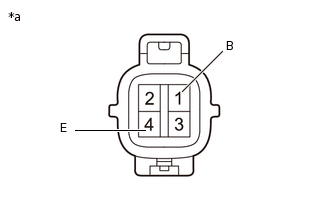

    1. E396706C01

      *a

      Устройство с отсоединенным жгутом проводов

      (Левая противотуманная фара в сборе)

      Подайте напряжение аккумуляторной батареи на разъем и проверьте состояние освещения.

      СООТВ

      Подключение аккумуляторной батареи

      Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 1(B)

      Отрицательный (-) вывод аккумуляторной батареи → 4(E)

      Светится

      Если результат не соответствует требованиям, замените левую противотуманную фару в сборе.

  2. ПРОВЕРЬТЕ ПРАВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей без фар адаптивного головного бокового освещения)

    1. E396706C01

      *a

      Устройство с отсоединенным жгутом проводов

      (Правая противотуманная фара в сборе)

      Подайте напряжение аккумуляторной батареи на разъем и проверьте состояние освещения.

      СООТВ

      Подключение аккумуляторной батареи

      Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 1(B)

      Отрицательный (-) вывод аккумуляторной батареи → 4(E)

      Светится

      Если результат не соответствует требованиям, замените правую противотуманную фару в сборе.

  3. ПРОВЕРЬТЕ ЛЕВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с фарами адаптивного головного бокового освещения)

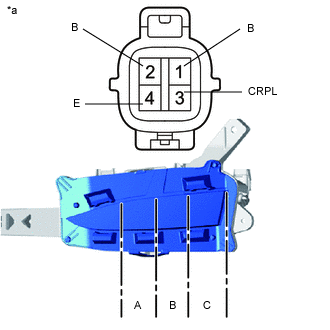

    1. E376195C01

      *a

      Устройство с отсоединенным жгутом проводов

      (Левая противотуманная фара в сборе)

      Подайте напряжение аккумуляторной батареи на разъем и проверьте состояние освещения.

      СООТВ

      Подключение аккумуляторной батареи

      Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 2(B)

      Отрицательный (-) вывод → 3 (CRPL)

      Отрицательный (-) вывод аккумуляторной батареи → 4(E)

      A и B горят

      Положительный (+) вывод аккумуляторной батареи → 1(B)

      Положительный (+) вывод аккумуляторной батареи → 2(B)

      Отрицательный (-) вывод → 3 (CRPL)

      Отрицательный (-) вывод аккумуляторной батареи → 4(E)

      A, B и С горят

      Положительный (+) вывод аккумуляторной батареи → 1(B)

      Отрицательный (-) вывод аккумуляторной батареи → 4(E)

      B и C горят

      Если результат не соответствует требованиям, замените левую противотуманную фару в сборе.

  4. ПРОВЕРЬТЕ ПРАВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с фарами адаптивного головного бокового освещения)

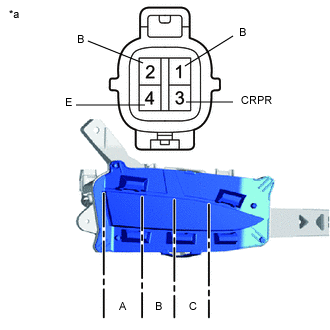

    1. E376196C01

      *a

      Устройство с отсоединенным жгутом проводов

      (Правая противотуманная фара в сборе)

      Подайте напряжение аккумуляторной батареи на разъем и проверьте состояние освещения.

      СООТВ

      Подключение аккумуляторной батареи

      Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 2(B)

      Отрицательный (-) вывод → 3 (CRPR)

      Отрицательный (-) вывод аккумуляторной батареи → 4(E)

      A и B горят

      Положительный (+) вывод аккумуляторной батареи → 1(B)

      Положительный (+) вывод аккумуляторной батареи → 2(B)

      Отрицательный (-) вывод → 3 (CRPR)

      Отрицательный (-) вывод аккумуляторной батареи → 4(E)

      A, B и С горят

      Положительный (+) вывод аккумуляторной батареи → 1(B)

      Отрицательный (-) вывод аккумуляторной батареи → 4(E)

      B и C горят

      Если результат не соответствует требованиям, замените правую противотуманную фару в сборе.
