ВЕРХНЯЯ ПАНЕЛЬ ПРИБОРОВ РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ

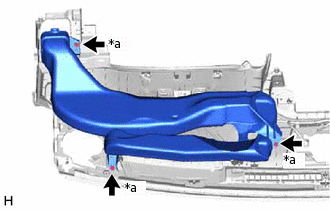

    1. B379282C03

      *a

      Винт <A> или <B>

      Выверните 3 винта <A> и <B> № 1 соединения отопителя с дефлектором в сборе.

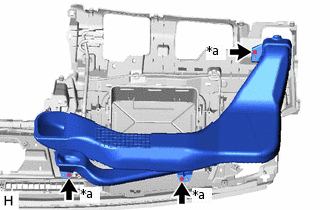

  2. СНИМИТЕ ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ

    1. B379283C02

      *a

      Винт <A> или <B>

      Выверните 3 винта <A> и <B> № 2 соединения отопителя с дефлектором в сборе.

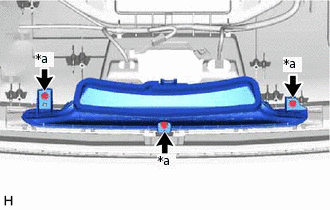

  3. СНИМИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ

    1. B379285C02

      *a

      Винт <A> или <B>

      3 винта и снимите <A> сопло <B> оттаивателя в сборе.

  4. СНИМИТЕ КРОНШТЕЙН КОЖУХА ЩИТКА ПРИБОРОВ

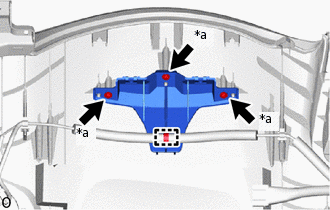

    1. B490368C01

      *1

      Винт <A> или <B>

      Снимите зажим.

    2. 3 винта и <A> снимите <B> кронштейн кожуха щитка приборов.

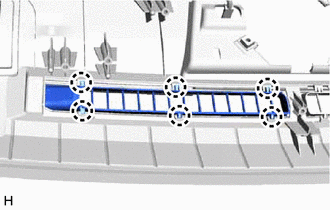

  5. СНИМИТЕ ОБЛИЦОВКУ СОПЛА ОТТАИВАТЕЛЯ № 2

    1. B379287

      Освободите 6 захватов и снимите облицовку сопла оттаивателя № 2.

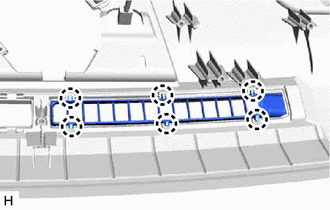

  6. СНИМИТЕ ОБЛИЦОВКУ СОПЛА ОТТАИВАТЕЛЯ № 1

    1. B379288

      Освободите 6 захватов и снимите облицовку сопла оттаивателя № 1.

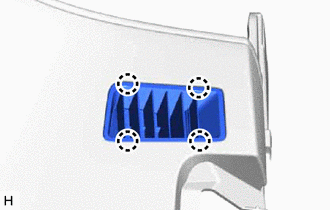

  7. СНИМИТЕ ЛЕВОЕ БОКОВОЕ СОПЛО ОТТАИВАТЕЛЯ

    1. B379289

      Освободите 4 захвата и снимите левое боковое сопло оттаивателя.

  8. СНИМИТЕ ПРАВОЕ БОКОВОЕ СОПЛО ОТТАИВАТЕЛЯ

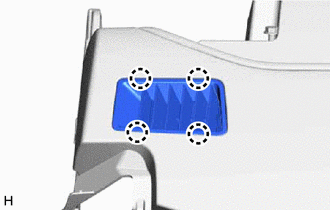

    1. B379290

      Освободите 4 захвата и снимите правое боковое сопло оттаивателя.

  9. СНИМИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 1

    1. Снимите подушку панели приборов № 1.

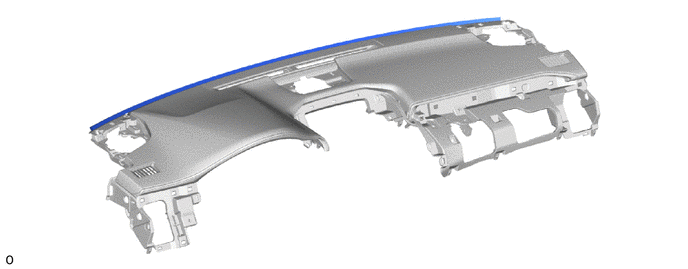

      B490369

  10. СНИМИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 2

    1. Снимите подушку панели приборов № 2.

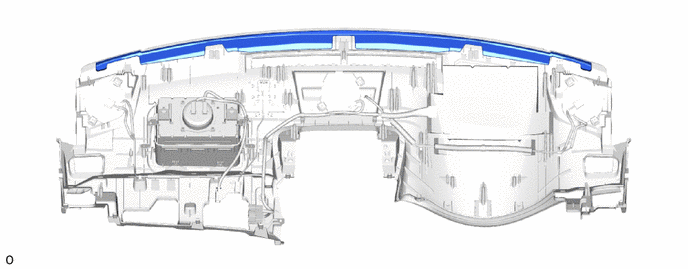

      B490370

  11. СНИМИТЕ ПРОВОД ПАНЕЛИ ПРИБОРОВ № 2

    Нажмите здесьЩелкните по следующей ссылке

  12. СНИМИТЕ ФРОНТАЛЬНУЮ ПОДУШКУ БЕЗОПАСНОСТИ ПАССАЖИРА БЕЗ КРЫШКИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  13. СНИМИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ С КРОНШТЕЙНОМ

    Нажмите здесьЩелкните по следующей ссылке

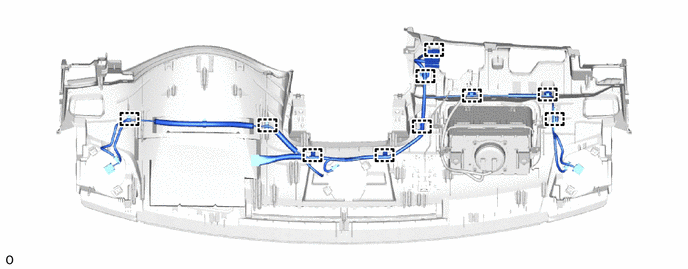

  14. СНИМИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ

    1. Для моделей с левосторонним рулевым управлением:

      Освободите зажим и снимите жгут проводов панели приборов.

      B490371

    2. Для моделей с правосторонним рулевым управлением:

      Освободите зажим и снимите жгут проводов панели приборов.

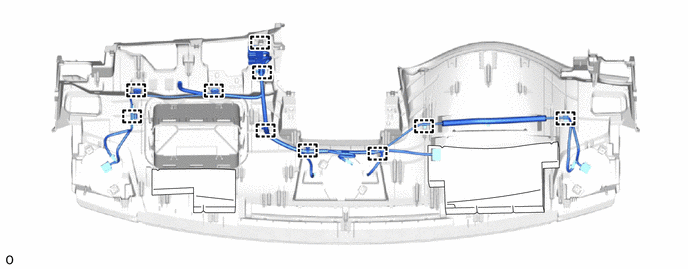

      B488179

  15. СНИМИТЕ ЗЕРКАЛО ЩИТКА ПРИБОРОВ В СБОРЕ (БЛОК ИНДИКАЦИИ НА ВЕТРОВОМ СТЕКЛЕ) (для моделей с блоком индикации на ветровом стекле)

    Нажмите здесьЩелкните по следующей ссылке

  16. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с блоком индикации на ветровом стекле)

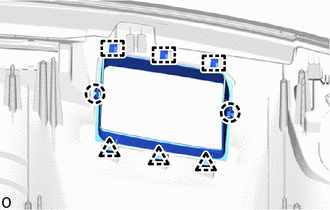

    1. B490372

      Расцепите 2 захвата и 3 фиксатора.

    2. Освободите 3 направляющих и снимите облицовку панели управления в сборе.

  17. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 2

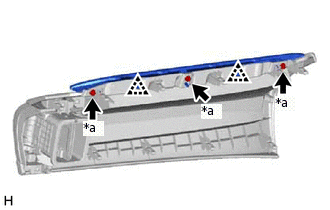

    1. B379297C02

      *a

      Винт <A> или <B>

      Или Выверните <A> 3 <B>винта.

    2. Освободите 2 фиксатора и снимите облицовку панели управления № 2.

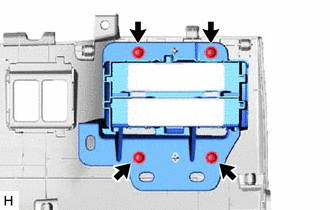

  18. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2

    1. B379299

      Выверните 4 винта и снимите нижнюю отделочную накладку панели приборов № 2.
