СИСТЕМА ОСВЕЩЕНИЯ Цепь сигнала ACC

Код DTC Наименование DTC
Цепь сигнала ACC

ОПИСАНИЕ

Данная цепь определяет состояние замка зажигания (ACC или OFF (ВЫКЛ)) и передает в соответствующий сигнал в главный ЭБУ кузова (ЭБУ сетевого шлюза).

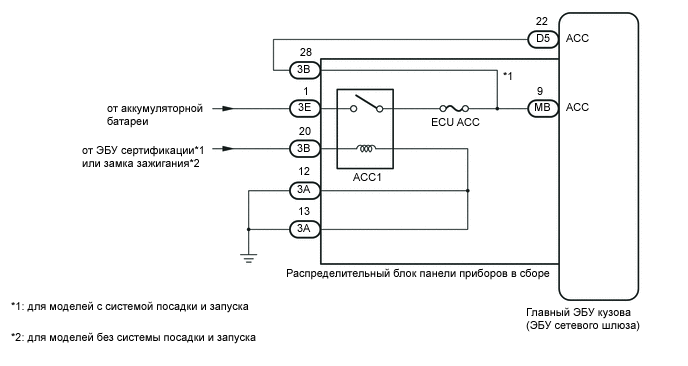

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E254480E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПОКАЗАНИЯ GTS

    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Data List.

    5. Снимите показания на экране GTS.

      OK

      Отображаются нормальные состояния, указанные выше.

      Table 1. Main Body (Кузов)

      Информация на дисплее прибора

      Измеряемая величина / диапазон измерения

      Нормальное состояние

      Замечание по диагностике

      ACC SW

      Сигнал ACC замка зажигания / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Замок зажигания в положении ACC

      OFF (ВЫКЛ): Зажигание выключено

      -

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    Щелкните по следующей ссылке

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

    1. Отсоедините разъемы 3A и 3E распределительного блока панели приборов.

    2. U147279E03

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      3E-1 - масса

      Всегда

      11 - 14 В

      3A-20 - масса

      Замок зажигания в положении ACC

      11—14 В

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      3A-12 - масса

      Всегда

      Менее 1 Ом

      3A-13 - масса

      Всегда

      Менее 1 Ом

    Result

    Result

    Перейти К

    OK (для моделей без системы посадки и запуска)

    А

    OK (для моделей с системой посадки и запуска)

    B

    NG

    C
    Table 2. Обозначения на рисунке

    *a

    Вид спереди разъема со стороны жгута проводов:

    (к распределительному блоку панели приборов)

    ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ (РЕЛЕ ACC1)Щелкните по следующей ссылке

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  3. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ (РЕЛЕ ACC1)

    1. Снимите распределительный блок панели приборов в сборе (см. стр.Щелкните по следующей ссылке).

    2. Снимите главный ЭБУ кузова (ЭБУ сетевого шлюза) с распределительного блока панели приборов в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

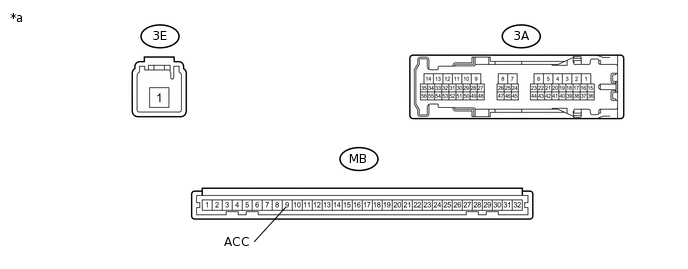

      U147273E01
      Table 3. Обозначения на рисунке

      *a

      Устройство с неподсоединенным жгутом проводов

      (распределительный блок панели приборов)

      -

      -

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      3E-1 - MB-9 (ACC)

      Всегда

      10 кОм или более

      3E-1 - MB-9 (ACC)

      Положительный (+) вывод аккумуляторной батареи → 3A-20

      Отрицательный (-) вывод аккумуляторной батареи → 3A-12 или 3A-13

      Менее 1 Ом

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (ЭБУ СЕТЕВОГО ШЛЮЗА)

    Щелкните по следующей ссылке

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    Щелкните по следующей ссылке

  4. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ (РЕЛЕ ACC1)

    1. Снимите распределительный блок панели приборов в сборе (см. стр.Щелкните по следующей ссылке).

    2. Снимите главный ЭБУ кузова (ЭБУ сетевого шлюза) с распределительного блока панели приборов в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

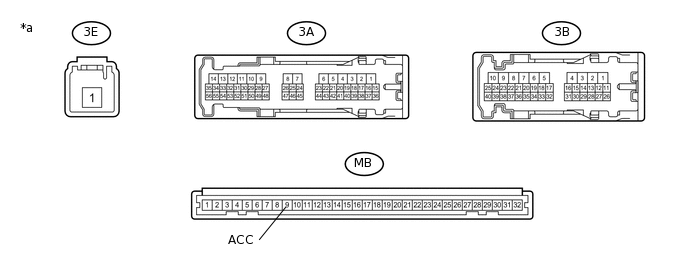

      U190457E01
      Table 4. Обозначения на рисунке

      *a

      Устройство с неподсоединенным жгутом проводов

      (распределительный блок панели приборов)

      -

      -

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      3E-1 - MB-9 (ACC)

      Всегда

      10 кОм или более

      3E-1 - 3B-28

      Всегда

      10 кОм или более

      3E-1 - MB-9 (ACC)

      Положительный (+) вывод аккумуляторной батареи → 3A-20

      Отрицательный (-) вывод аккумуляторной батареи → 3A-12 или 3A-13

      Менее 1 Ом

      3E-1 - 3B-28

      Положительный (+) вывод аккумуляторной батареи → 3A-20

      Отрицательный (-) вывод аккумуляторной батареи → 3A-12 или 3A-13

      Менее 1 Ом

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    Щелкните по следующей ссылке

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ - ГЛАВНЫЙ ЭБУ КУЗОВА (ЭБУ СЕТЕВОГО ШЛЮЗА))

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      3B-28 - D5-22 (ACC)

      Всегда

      Менее 1 Ом

      3B-28 - масса

      Всегда

      10 кОм или более

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (ЭБУ СЕТЕВОГО ШЛЮЗА)

    Щелкните по следующей ссылке

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
