СИСТЕМА ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ (для моделей с приемопередатчиком системы обработки и передачи информации с системой G-BOOK), диагностический DTC:B15DB

Код DTC Наименование DTC
B15DB Приемопередатчик системы обработки и передачи информации отсоединен

ОПИСАНИЕ

Если радиоприемник не может обнаружить приемопередатчик системы обработки и передачи информации в течение определенного времени (90 с) после включения питания (ACC), а радиоприемник определяет, что информация по предыдущей отсутствует информации о распознавании приемопередатчика системы обработки и передачи информации (зарегистрированной), сохраняется этот код DTC.

Tip:

В системе обработки и передачи информации для связи между устройствами используется интерфейс USB. В случае обрыва, короткого замыкания, замыкания на +B или массу в цепи USB связь прерывается, и система обработки и передачи информации не будет работать должным образом.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

B15DB

Приемопередатчик системы обработки и передачи информации отсоединен

Приемопередатчик системы обработки и передачи информации отсоединен

  • Жгут проводов или разъем

  • Приемопередатчик системы обработки и передачи информации

  • Радиоприемник в сборе

  • ЭБУ системы навигации
Tip:

Этот код DTC может регистрироваться вследствие воздействия внешних факторов, например электрических помех или радиопомех.

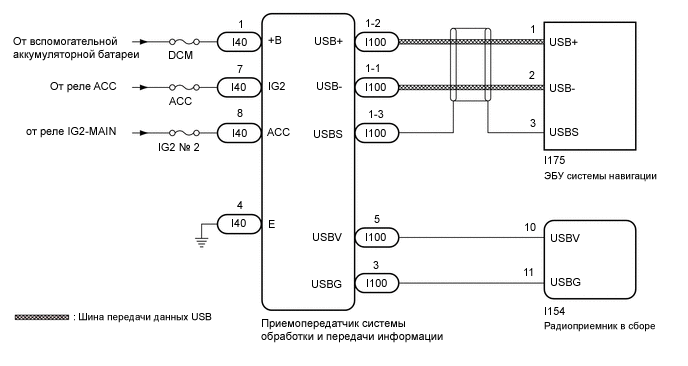

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E367062E09

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться инициализация, регистрация или калибровка. См. раздел "Меры предосторожности при работе с системой G-BOOK".

    Нажмите здесьClick here

  • Приемопередатчик системы обработки и передачи информации следует заменять исключительно новым блоком.

  • Радиоприемник в сборе и ЭБУ системы навигации надлежит заменять только новыми узлами.

    Если для замены будет использован радиоприемник в сборе или ЭБУ системы навигации с другого автомобиля, может произойти следующее:

    • Может быть сохранен DTC нарушения обмена данными.

    • Работа радиоприемника в сборе или ЭБУ системы навигации может быть нарушена.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick hereClick here

      Body Electrical > Navigation System > Clear DTCs

    2. Выключите питание.

    3. Включите питание (IG) и подождите примерно 90 с.

    4. Повторно проверьте коды DTC и убедитесь, что они не выводятся.

      Нажмите здесьClick hereClick here

      Body Electrical > Navigation System > Trouble Codes

      OK

      Коды DTC не выводятся.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick here

    NG

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

    1. E362104C03

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к приемопередатчику системы обработки и передачи информации)

      Отсоедините разъем приемопередатчика системы обработки и передачи информации.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I40-4 (E) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      I40-1 (+B) - масса

      Питание выключено

      11–14 В

      I40-8 (ACC) - масса

      Питание включено (ACC)

      11–14 В

      I40-7 (IG2) - масса

      Питание включено (IG)

      11-14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК В СБОРЕ - DCM (ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ))

    1. Отсоедините разъем I154 радиоприемника в сборе.

    2. Отсоедините разъем I100 приемопередатчика системы обработки и передачи информации.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      I154-10 (USBV) - I100-4 (USBV)

      Всегда

      Менее 1 Ом

      I154-11 (USBG) - I100-2 (USBG)

      Всегда

      Менее 1 Ом

      I154-10 (USBV) - масса

      Всегда

      10 кОм или более

      I154-11 (USBG) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  4. ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ (USBV, USBG)

    1. Отсоедините разъем блока DCM (приемопередатчика системы обработки и передачи информации).

    2. E380821C05

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к приемопередатчику системы обработки и передачи информации)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      I100-2 (USBG) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Контакты для подключения диагностического прибора

      Положение переключателя

      Заданные условия

      I100-4 (USBV) - I100-2 (USBG)

      Зажигание включено (ACC)

      4,75-5,25 В

    Result

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ

    Нажмите здесьClick here

    СООТВ

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ – ЭБУ СИСТЕМЫ НАВИГАЦИИ)

    1. E380822C05

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к приемопередатчику системы обработки и передачи информации)

      *b

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы навигации)

      Отсоедините разъем I100 приемопередатчика системы обработки и передачи информации.

    2. Отсоедините разъем I175 ЭБУ системы навигации.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      I100-1-1 (USB-) - I175-2 (USB-)

      Всегда

      Менее 1 Ом

      I100-1-2 (USB+) - I175-1 (USB+)

      Всегда

      Менее 1 Ом

      I100-1-3 (USBS) - I175-3 (USBS)

      Всегда

      Менее 1 Ом

      I100-1-1 (USB-) - масса

      Всегда

      10 кОм или более

      I100-1-2 (USB+) - масса

      Всегда

      10 кОм или более

      I100-1-3 (USBS) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  6. ПРОВЕРЬТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ

    1. Замените приемопередатчик системы обработки и передачи информации новым.

      Нажмите здесьClick here

    2. Удалите коды DTC.

      Нажмите здесьClick hereClick here

      Body Electrical > Navigation System > Clear DTCs

    3. Выключите питание.

    4. Включите питание (IG) и подождите примерно 90 с.

    5. Повторно проверьте коды DTC и убедитесь, что они не выводятся.

      Нажмите здесьClick hereClick here

      Body Electrical > Navigation System > Trouble Codes

      OK

      Коды DTC не выводятся.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ (ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ НЕИСПРАВЕН)

    НЕ СООТВ.

  7. ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ НАВИГАЦИИ

    1. Замените ЭБУ системы навигации новым блоком.

      Нажмите здесьClick here

    2. Удалите коды DTC.

      Нажмите здесьClick hereClick here

      Body Electrical > Navigation System > Clear DTCs

    3. Выключите питание.

    4. Включите питание (IG) и подождите примерно 90 с.

    5. Повторно проверьте коды DTC и убедитесь, что они не выводятся.

      Нажмите здесьClick hereClick here

      Body Electrical > Navigation System > Trouble Codes

      OK

      Коды DTC не выводятся.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ (ЭБУ СИСТЕМЫ НАВИГАЦИИ НЕИСПРАВЕН)

    НЕ СООТВ.

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ

    Нажмите здесьClick here
