AUTOMATIC HIGH BEAM SYSTEM PARTS LOCATION

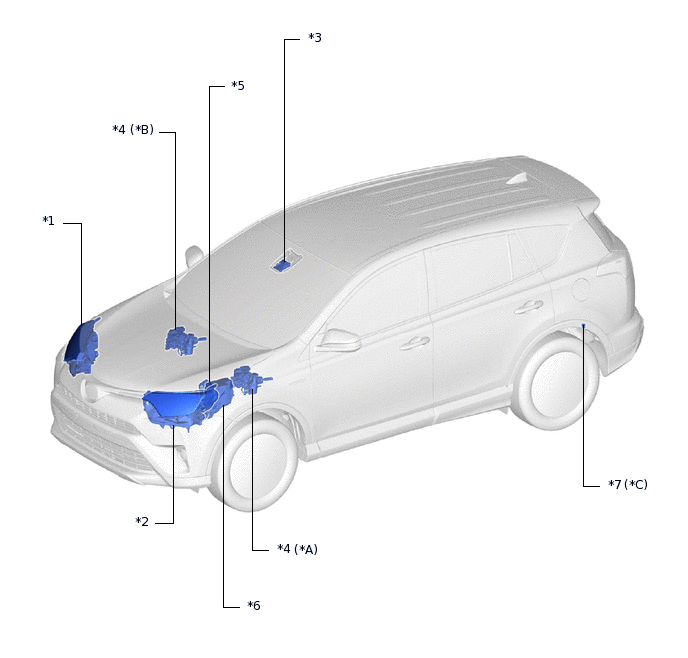

ILLUSTRATION

E342650C01

*A

for LHD

*B

for RHD

*C

w/ Front Power Seat Control System (w/o Memory)

-

-

*1

HEADLIGHT UNIT RH

*2

HEADLIGHT UNIT LH

*3

FORWARD RECOGNITION CAMERA

*4

BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY (SKID CONTROL ECU)

*5

ECM

*6

NO. 1 ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY

- DIMMER RELAY

- H-LP LH-HI FUSE

- H-LP RH-HI FUSE

- ECU-B NO.1 FUSE

*7

FUSIBLE LINK BLOCK ASSEMBLY

- ECU-B NO.3 FUSE

-

-

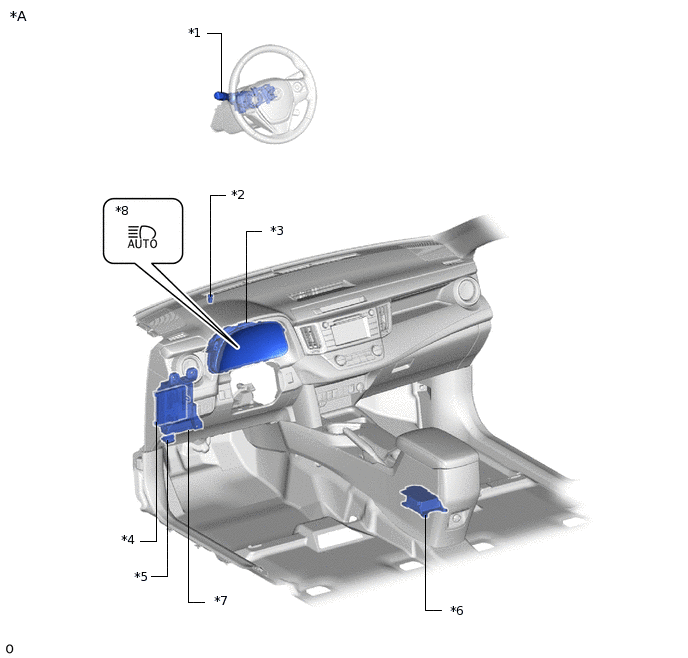

ILLUSTRATION

E333396C02

*A

for LHD

-

-

*1

HEADLIGHT DIMMER SWITCH ASSEMBLY

*2

AUTOMATIC LIGHT CONTROL SENSOR

*3

COMBINATION METER ASSEMBLY

*4

MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)

*5

DLC3

*6

AIRBAG SENSOR ASSEMBLY

*7

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- ACC RELAY

- IG1 NO.1 RELAY

- ACC FUSE

- ECU-IG NO.2 FUSE

*8

AUTOMATIC HIGH BEAM INDICATOR LIGHT

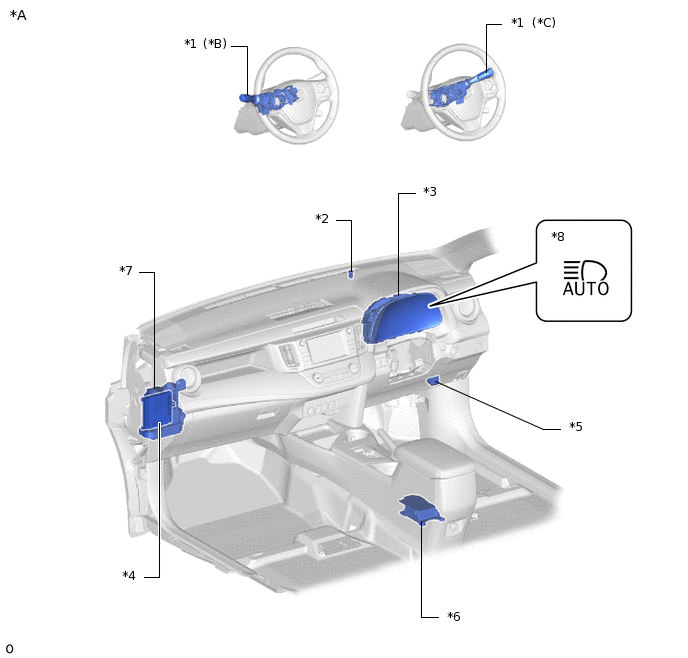

ILLUSTRATION

E337709C01

*A

for RHD

*B

for LH Side

*C

for RH Side

-

-

*1

HEADLIGHT DIMMER SWITCH ASSEMBLY

*2

AUTOMATIC LIGHT CONTROL SENSOR

*3

COMBINATION METER ASSEMBLY

*4

MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)

*5

DLC3

*6

AIRBAG SENSOR ASSEMBLY

*7

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- ACC RELAY

- IG1 NO.1 RELAY

- ACC FUSE

- ECU-IG NO.2 FUSE

*8

AUTOMATIC HIGH BEAM INDICATOR LIGHT
