СИСТЕМА ОСВЕЩЕНИЯ Сигнальная цепь зажигания

Код DTC Наименование DTC
Сигнальная цепь зажигания

ОПИСАНИЕ

Данная цепь определяет состояние замка зажигания (ON (ВКЛ) или OFF (ВЫКЛ)) и передает в соответствующий сигнал в главный ЭБУ кузова (ЭБУ сетевого шлюза).

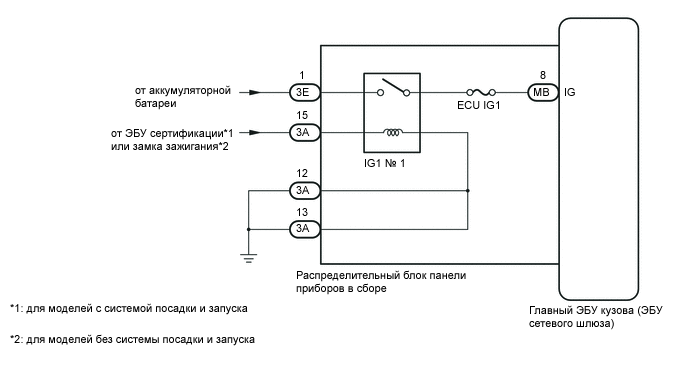

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E249225E04

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПОКАЗАНИЯ GTS

    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Data List.

    5. Снимите показания на экране GTS.

      OK

      Отображаются нормальные состояния, указанные выше.

      Table 1. Main Body (Кузов)

      Информация на дисплее прибора

      Измеряемая величина / диапазон измерения

      Нормальное состояние

      Замечание по диагностике

      IG SW

      Сигнал ON (ВКЛ) замка зажигания / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Замок зажигания в положении ON (ВКЛ)

      OFF (ВЫКЛ): Зажигание выключено

      -

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    (см.Click hereстр.)

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

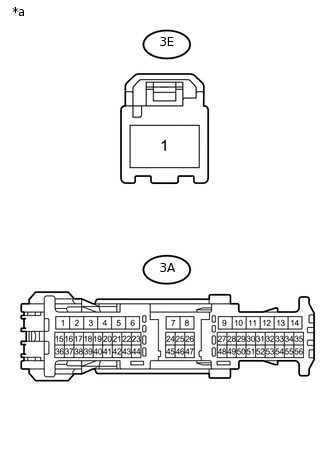

    1. Отсоедините разъемы 3A и 3E распределительного блока панели приборов.

    2. U147279E03

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      3E-1 - масса

      Всегда

      11 - 14 В

      3A-15 - масса

      Зажигание включено

      11 - 14 В

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      3A-12 - масса

      Всегда

      Менее 1 Ом

      3A-13 - масса

      Всегда

      Менее 1 Ом
    Table 2. Обозначения на рисунке

    *a

    Вид спереди разъема со стороны жгута проводов:

    (к распределительному блоку панели приборов)

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  3. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ (РЕЛЕ IG1 № 1)

    1. Снимите распределительный блок панели приборов в сборе (см. стр.Click here).

    2. Снимите главный ЭБУ кузова (ЭБУ сетевого шлюза) с распределительного блока панели приборов в сборе.

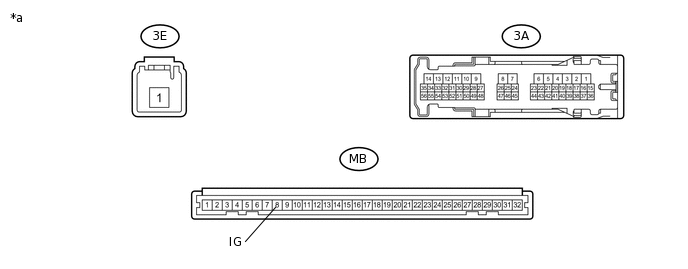

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      U147272E01
      Table 3. Обозначения на рисунке

      *a

      Устройство с неподсоединенным жгутом проводов

      (распределительный блок панели приборов)

      -

      -

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      3E-1 - MB-8 (IG)

      Всегда

      10 кОм или более

      3E-1 - MB-8 (IG)

      Положительный (+) вывод аккумуляторной батареи → 3A-15

      Отрицательный (-) вывод аккумуляторной батареи → 3A-12 или 3A-13

      Менее 1 Ом

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (ЭБУ СЕТЕВОГО ШЛЮЗА)

    (см.Click hereстр.)

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    (см.Click hereстр.)
