СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS (для моделей без интеллектуальной системы ультразвуковой локации) ПРОВЕРКА РАБОТЫ СИСТЕМЫ

  1. ПЕРВОНАЧАЛЬНАЯ ПРОВЕРКА

    1. Зажигание включено (IG), сенсорная система помощи при парковке LEXUS выключена).

    2. Сенсорная система помощи при парковке LEXUS включена, и обеспечивается индикация значка автомобиля.

      СООТВ

      Первоначальная проверка выполняется в течение приблизительно 5 с после включения системы, после чего система переключается в режим распознавания.

      Tip:

      • В процессе первоначальной проверки выполняется только обнаружение неисправностей. Обнаружение препятствий не выполняется.

      • Если ультразвуковой датчик замерз, отображается индикация замерзания.

      • В случае обрыва в цепи ультразвукового датчика или обнаружения неисправности в датчике (ультразвуковом) отображается сообщение об обрыве в цепи.

  2. СООБЩЕНИЕ О НЕИСПРАВНОСТИ (НА МУЛЬТИИНФОРМАЦИОННОМ ДИСПЛЕЕ)

    1. Индикация обрыва цепи

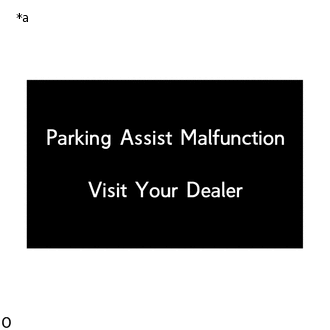

      1. E383202C01

        *a

        Индикация обрыва цепи

        Если между ультразвуковым датчиком и ЭБУ предупреждения о недопустимой дистанции возникает обрыв, либо датчик становится неисправным, на дисплее отображается сообщение о неисправности, как показано на рисунке.

    2. Индикация обледенения

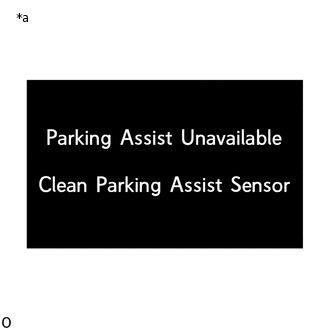

      1. E383201C01

        *a

        Индикация обледенения

        Если какой-либо датчик закрыт посторонним материалом, например, грязью или снегом, он указывается на дисплее, как показано на рисунке.

        Tip:

        Если выводится сообщение об обмерзании, перейдите к разделу "Индикация обмерзания датчика (загрязнение или обмерзание)".

        Нажмите здесьClick here

    3. Индикация нарушения обмена данными

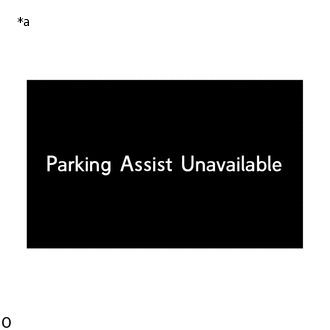

      1. E383203C01

        *a

        Индикация нарушения обмена данными

        При нарушении связи по шине CAN между радиоприемником в сборе, ECM, щитком приборов и ЭБУ предупреждения о недопустимой дистанции, они отображаются так же, как показано на рисунке

  3. ИЗМЕРЕНИЕ РАСПОЗНАВАЕМОЙ ДИСТАНЦИИ И ПРОВЕРКА ДИСПЛЕЯ

    Note:

    Описанные далее измерения и проверки выполняются, когда рычаг переключения передач не находится в положении P. Вытяните рычаг стояночного тормоза и сильно нажмите педаль тормоза, чтобы исключить движение автомобиля.

    1. Включите зажигание (IG).

    2. Включите сенсорную систему помощи при парковке Lexus.

    3. Измерение дистанции распознавания:

      1. Переведите рычаг переключения передач в соответствии с нижеприведенной таблицей.

        Участок измерения

        Положение рычага переключения передач

        Передний угловой датчик (передний угловой ультразвуковой датчик)

        В любом положении, кроме P

        Передний центральный датчик (передний центральный ультразвуковой датчик)

        В любом положении, кроме P и R

        Задний угловой датчик (задний угловой ультразвуковой датчик)

        R

        Задний центральный датчик (задний центральный ультразвуковой датчик)

      2. Перемещая шест диаметром 60 мм (2,4 дюйма) вблизи каждого датчика, определите распознаваемые дистанции датчиков. При измерении распознавания максимально дальней дистанции переднего центрального датчика и заднего центрального датчика воспользуйтесь стеной или аналогичным препятствием.

        Note:

        Данные дистанции рассчитаны для объекта, представляющего собой шест диаметром 60 мм (2,4 дюйма), располагающийся параллельно или перпендикулярно поверхности грунта. Распознаваемые дистанции зависят от метода измерения и типа препятствия (например, стен).

        Tip:

        Для перемещения шеста следует пригласить помощника.

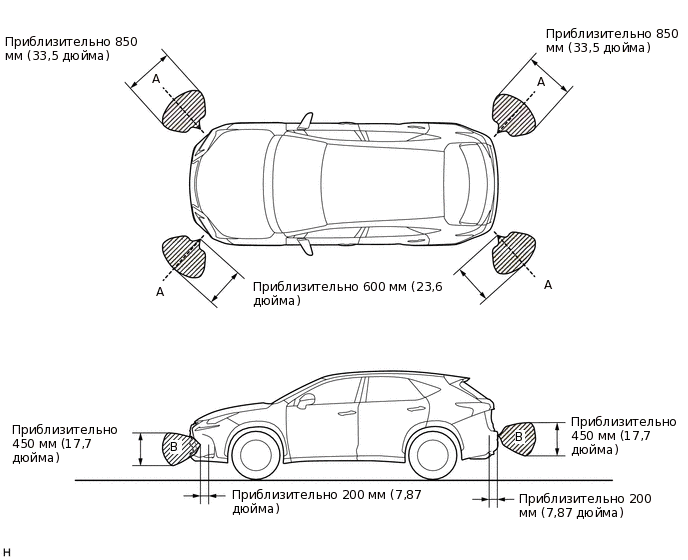

        Figure 1. Распознаваемая дистанция переднего углового датчика и заднего углового датчика
        E293183E04
        Note:

        Зона распознаваемых дистанций переднего углового датчика и заднего углового датчика на виде сбоку (заштрихованная зона (B)) представляет собой сечение (A) зоны распознаваемых дистанций на виде сверху. Заштрихованная зона (В) не отражает весь диапазон распознаваемых дистанций на виде сбоку.

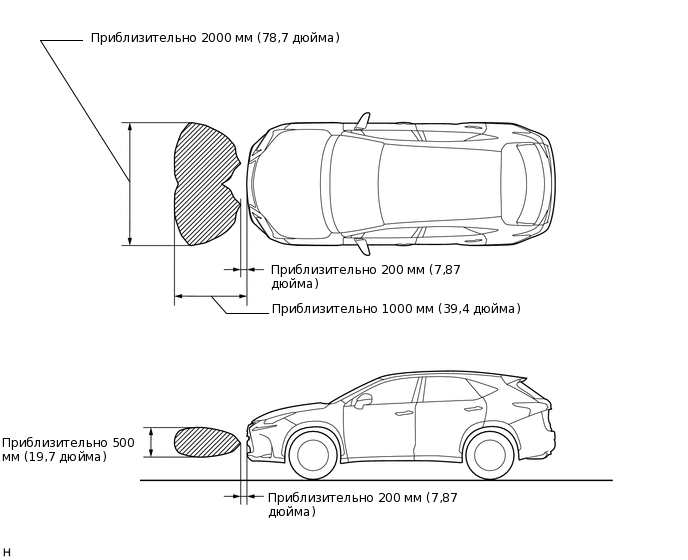

        Figure 2. Диапазон распознаваемых дистанций переднего центрального датчика
        E296686E03

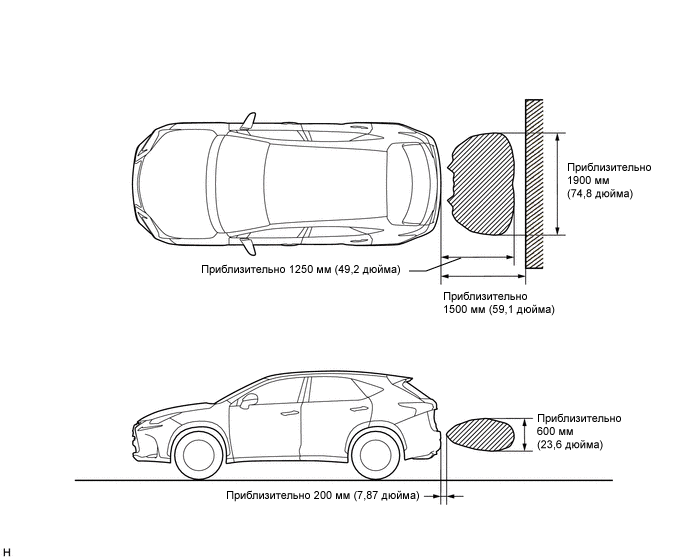

        Figure 3. Диапазон распознаваемых дистанций заднего центрального датчика
        E296687E03

    4. Проверка работы зуммера и экрана переднего углового датчика

      1. Проверьте наличие индикации и звукового сигнала зуммера после обнаружения препятствия передним угловым ультразвуковым датчиком (передним угловым датчиком).

        Table 1. Условия работы

        Кнопка Старт-стоп

        Система помощи при парковке LEXUS, основанная на применении датчиков

        Положение рычага переключения передач

        Скорость автомобиля*

        Вкл (IG)

        On (вкл)

        В любом положении, кроме P и R

        • Менее приблизительно 15 км/час (9 мили в час), если скорость увеличивается

        • Менее приблизительно 10 км/час (6 мили в час), если скорость уменьшается

        *: Когда рычаг переключения передач находится в положении R, система работает при любой скорости автомобиля.

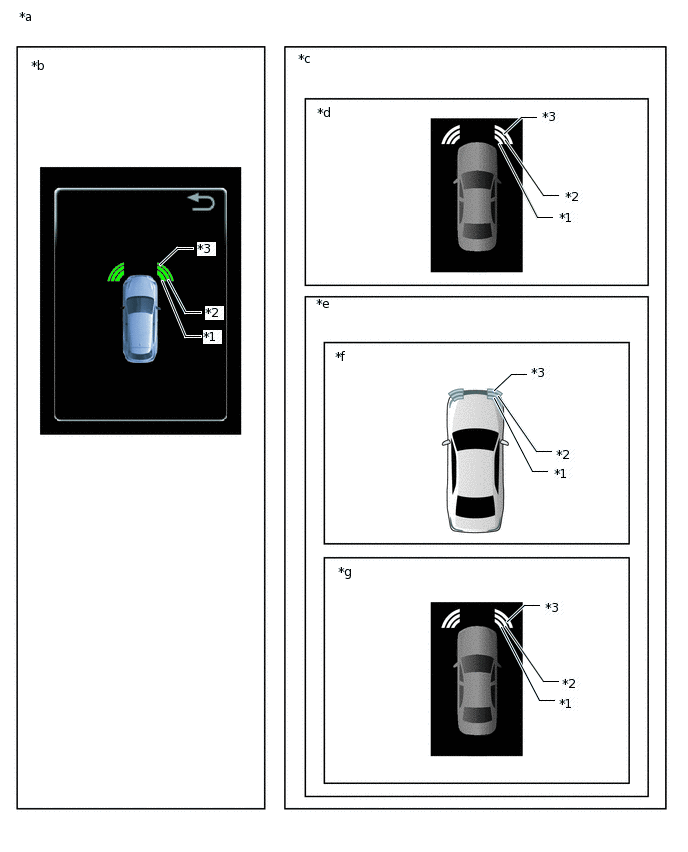

        E381341C02

        Экран переднего углового датчика

        *a

        Экран переднего углового датчика

        *b

        Комбинация приборов

        *c

        Многофункциональный дисплей в сборе

        *d

        Для моделей с системой помощи при парковке

        *e

        для моделей с системой панорамного обзора

        *f

        Когда отображается экран панорамного обзора

        *g

        Экран прерывания

        -
        E275507E07

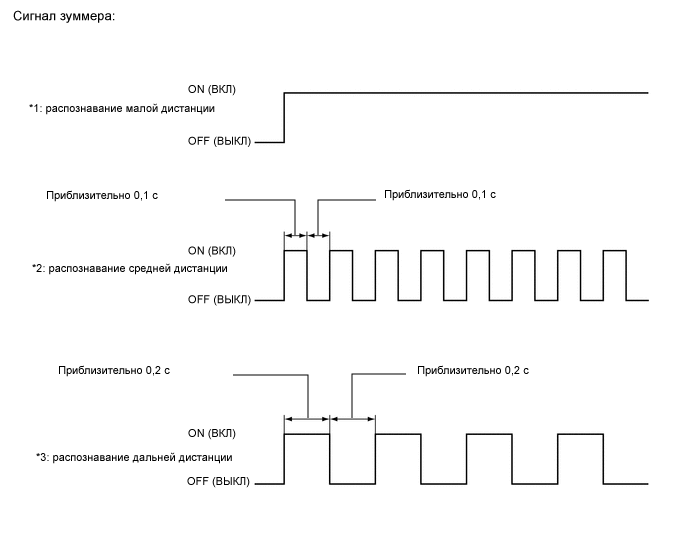

        Стандартн.

        Table 2. Мультиинформационный дисплей

        Распознаваемая дистанция

        Реакция на распознавание

        Препятствие

        *1: Распознавание малой дистанции

        В диапазоне приблизительно 350 +/- 40 мм (13,8 +/- 1,57 дюйма)

        Зуммер: Непрерывно издает звуковой сигнал

        Число отображаемых полос: 1 (мигание)

        Шест диаметром 60 мм (2,4 дюйма)

        *2: Распознавание средней дистанции

        Начиная с расстояния приблизительно от 350 +/- 40 до 450 +/- 50 мм (от 13,8 +/- 1,57 до 17,7 +/- 1,97 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,075 с / OFF: 0,075 с)

        Число отображаемых полос: 2 (постоянно светятся)

        Шест диаметром 60 мм (2,4 дюйма)

        *3: Распознавание дальней дистанции

        Приблизительно от 450 +/- 50 до 600 +/- 60 мм (17,7 +/- 1,97 до 23,6 +/- 2,36 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,15 с / OFF: 0,15 с)

        Число отображаемых полос: 3 (постоянно светятся)

        Шест диаметром 60 мм (2,4 дюйма)
        Table 3. Многофункциональный дисплей в сборе

        Распознаваемая дистанция

        Реакция на распознавание

        Препятствие

        *1: Распознавание малой дистанции

        В диапазоне приблизительно 350 +/- 40 мм (13,8 +/- 1,57 дюйма)

        Зуммер: Непрерывно издает звуковой сигнал

        Число отображаемых полос: 1 красная (горит постоянно)

        Шест диаметром 60 мм (2,4 дюйма)

        *2: Распознавание средней дистанции

        Начиная с расстояния приблизительно от 350 +/- 40 до 450 +/- 50 мм (от 13,8 +/- 1,57 до 17,7 +/- 1,97 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,1 с / ВЫКЛ: 0,1 с)

        Число отображаемых полос: 2 Желтый (мигает)

        Шест диаметром 60 мм (2,4 дюйма)

        *3: Распознавание дальней дистанции

        Приблизительно от 450 +/- 50 до 600 +/- 60 мм (17,7 +/- 1,97 до 23,6 +/- 2,36 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,2 с / ВЫКЛ: 0,2 с)

        Число отображаемых полос: 3 Желтый (мигает)

        Шест диаметром 60 мм (2,4 дюйма)
        Tip:

        Для измерения диапазона используются ультразвуковые волны, поэтому дальность обнаружения может изменяться в зависимости от температуры окружающего воздуха.

    5. Проверка работы зуммера и экрана переднего центрального датчика

      1. Проверьте наличие индикации и звукового сигнала зуммера после обнаружения препятствия передними центральными ультразвуковыми датчиками (передним центральным датчиком).

        Table 4. Условия работы

        Кнопка Старт-стоп

        Система помощи при парковке LEXUS, основанная на применении датчиков

        Положение рычага переключения передач

        Cкорость автомобиля

        Включен (IG)

        On (вкл)

        В любом положении, кроме P и R

        • Менее приблизительно 15 км/час (9 мили в час), если скорость увеличивается

        • Менее приблизительно 10 км/час (6 мили в час), если скорость уменьшается

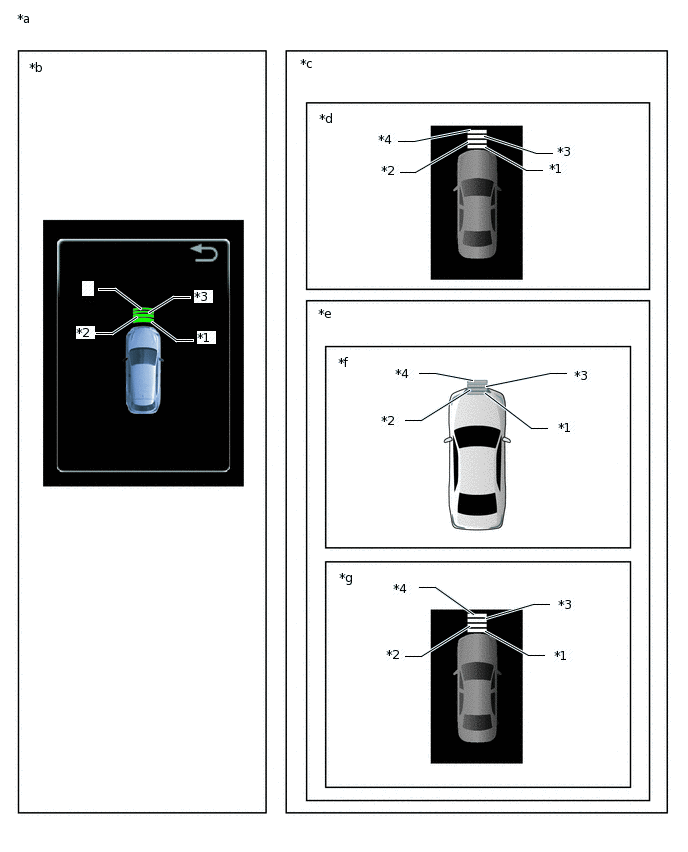

        E381342C03

        *a

        Экран переднего центрального датчика

        *b

        Комбинация приборов

        *c

        Многофункциональный дисплей в сборе

        *d

        Для моделей с системой помощи при парковке

        *e

        для моделей с системой панорамного обзора

        *f

        Когда отображается экран панорамного обзора

        *g

        Экран прерывания

        -

        -

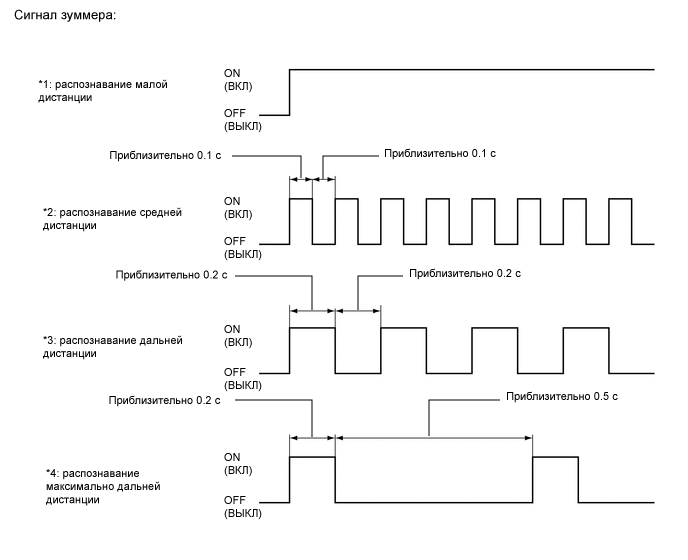

        E275466E35

        Стандартн.

        Table 5. Мультиинформационный дисплей

        Распознаваемая дистанция

        Во время регистрации

        Препятствие

        *1: Распознавание малой дистанции

        В диапазоне приблизительно 350 +/- 40 мм (13,8 +/- 1,57 дюйма)

        Зуммер: Непрерывно издает звуковой сигнал

        Число отображаемых полос: 1 (мигание)

        Шест диаметром 60 мм (2,4 дюйма)

        *2: Распознавание средней дистанции

        Начиная с расстояния приблизительно от 350 +/- 40 до 450 +/- 50 мм (от 13,8 +/- 1,57 до 17,7 +/- 1,97 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,1 с / OFF: 0,1 с)

        Число отображаемых полос: 2 (постоянно светятся)

        Шест диаметром 60 мм (2,4 дюйма)

        *3: Распознавание дальней дистанции

        Приблизительно от 450 +/- 50 до 600 +/- 60 мм (17,7 +/- 1,97 до 23,6 +/- 2,36 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,2 с / OFF: 0,2 с)

        Число отображаемых полос: 3 (постоянно светятся)

        Шест диаметром 60 мм (2,4 дюйма)

        *4: Распознавание максимально дальней дистанции

        Приблизительно от 600 +/- 60 до 1000 +/- 100 мм (23,6 +/- 2,36 до 39,4 +/- 3,94 дюйма) (до стены)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,2 с / ВЫКЛ: 0,5 с)

        Число отображаемых полос: 4 (светятся)

        Стенка
        Table 6. Многофункциональный дисплей в сборе

        Распознаваемая дистанция

        Во время регистрации

        Препятствие

        *1: Распознавание малой дистанции

        В диапазоне приблизительно 350 +/- 40 мм (13,8 +/- 1,57 дюйма)

        Зуммер: Непрерывно издает звуковой сигнал

        Число отображаемых полос: 1 красная (горит постоянно)

        Шест диаметром 60 мм (2,4 дюйма)

        *2: Распознавание средней дистанции

        Начиная с расстояния приблизительно от 350 +/- 40 до 450 +/- 50 мм (от 13,8 +/- 1,57 до 17,7 +/- 1,97 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,1 с / ВЫКЛ: 0,1 с)

        Число отображаемых полос: 2 Желтый (мигает)

        Шест диаметром 60 мм (2,4 дюйма)

        *3: Распознавание дальней дистанции

        Приблизительно от 450 +/- 50 до 600 +/- 60 мм (17,7 +/- 1,97 до 23,6 +/- 2,36 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,2 с / OFF: 0,2 с)

        Число отображаемых полос: 3 Желтый (мигает)

        Шест диаметром 60 мм (2,4 дюйма)

        *4: Распознавание максимально дальней дистанции

        Приблизительно от 600 +/- 60 до 1000 +/- 100 мм (23,6 +/- 2,36 до 39,4 +/- 3,94 дюйма) (до стены)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,2 с / ВЫКЛ: 0,5 с)

        Число отображаемых полос: 4 Желтый (мигает)

        Стенка
        Tip:

        Для измерения дистанции используются ультразвуковые волны, поэтому дальность обнаружения может изменяться в зависимости от температуры окружающего воздуха.

    6. Проверка экрана заднего углового датчика и зуммера

      1. Проверьте наличие индикации и звукового сигнала зуммера после обнаружения препятствия задним угловым ультразвуковым датчиком (задним угловым датчиком).

        Table 7. Условия работы

        Кнопка Старт-стоп

        Система помощи при парковке LEXUS, основанная на применении датчиков

        Положение рычага переключения передач

        Cкорость автомобиля

        Включен (IG)

        On (вкл)

        R

        -

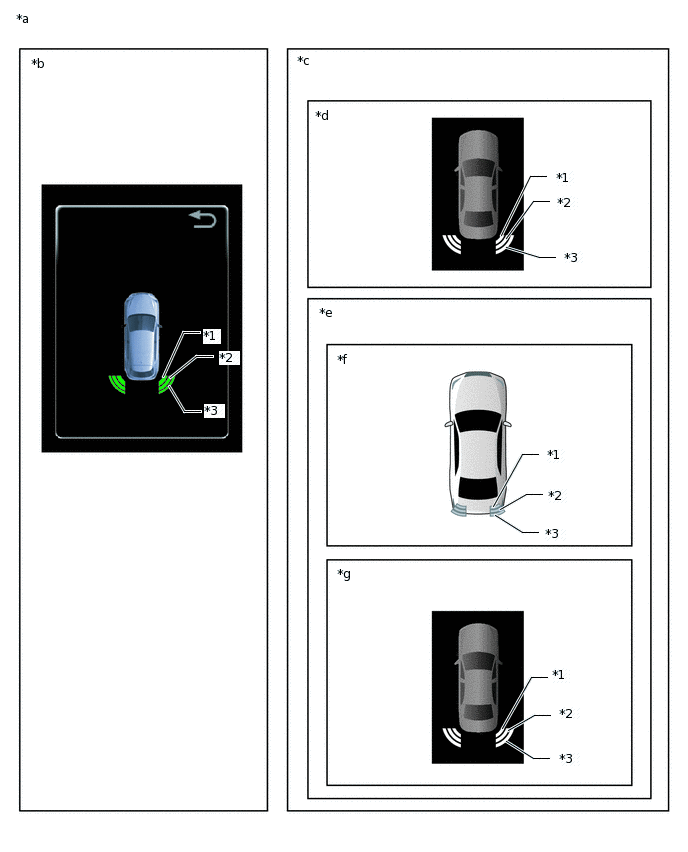

        E381343C02

        *a

        Экран заднего углового датчика

        *b

        Комбинация приборов

        *c

        Многофункциональный дисплей в сборе

        *d

        Для моделей с системой помощи при парковке

        *e

        для моделей с системой панорамного обзора

        *f

        Когда отображается экран панорамного обзора

        *g

        Экран прерывания

        -

        -

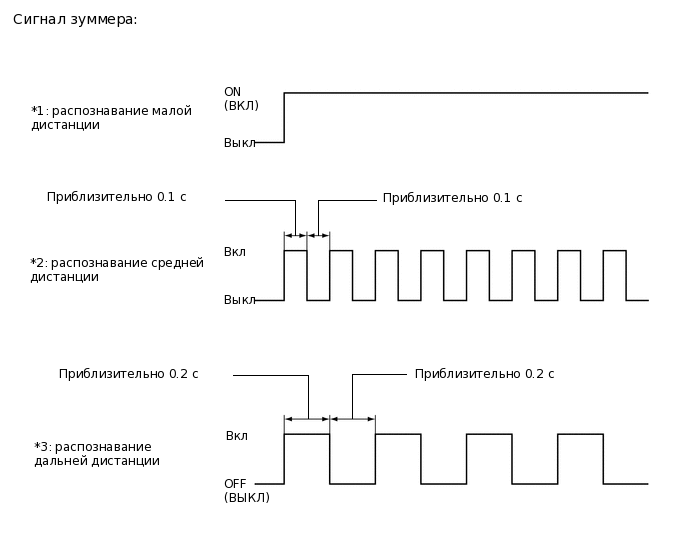

        E275507E53

        Стандартн.

        Table 8. Мультиинформационный дисплей

        Распознаваемая дистанция

        Реакция на распознавание

        Препятствие

        *1: Распознавание малой дистанции

        В диапазоне приблизительно 350 +/- 40 мм (13,8 +/- 1,57 дюйма)

        Зуммер: Непрерывно издает звуковой сигнал

        Число отображаемых полос: 1 (мигание)

        Шест диаметром 60 мм (2,4 дюйма)

        *2: Распознавание средней дистанции

        Начиная с расстояния приблизительно от 350 +/- 40 до 450 +/- 50 мм (от 13,8 +/- 1,57 до 17,7 +/- 1,97 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,1 с / OFF: 0,1 с)

        Число отображаемых полос: 2 (постоянно светятся)

        Шест диаметром 60 мм (2,4 дюйма)

        *3: Распознавание дальней дистанции

        Приблизительно от 450 +/- 50 до 600 +/- 60 мм (17,7 +/- 1,97 до 23,6 +/- 2,36 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,2 с / OFF: 0,2 с)

        Число отображаемых полос: 3 (постоянно светятся)

        Шест диаметром 60 мм (2,4 дюйма)
        Table 9. Многофункциональный дисплей в сборе

        Распознаваемая дистанция

        Реакция на распознавание

        Препятствие

        *1: Распознавание малой дистанции

        В диапазоне приблизительно 350 +/- 40 мм (13,78 +/- 1,57 дюйма)

        Зуммер: Непрерывно издает звуковой сигнал

        Число отображаемых полос: 1 красная (горит постоянно)

        Шест диаметром 60 мм (2,4 дюйма)

        *2: Распознавание средней дистанции

        Начиная с расстояния приблизительно от 350 +/- 40 до 450 +/- 50 мм (от 13,78 +/- 1,57 до 17,7 +/- 1,97 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,1 с / ВЫКЛ: 0,1 с)

        Число отображаемых полос: 2 Желтый (мигает)

        Шест диаметром 60 мм (2,4 дюйма)

        *3: Распознавание дальней дистанции

        Приблизительно от 450 +/- 50 до 600 +/- 60 мм (17,7 +/- 1,97 до 23,6 +/- 2,36 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,2 с / ВЫКЛ: 0,2 с)

        Число отображаемых полос: 3 Желтый (мигает)

        Шест диаметром 60 мм (2,4 дюйма)
        Tip:

        Для измерения диапазона используются ультразвуковые волны, поэтому дальность обнаружения может изменяться в зависимости от температуры окружающего воздуха.

    7. Проверка экрана заднего центрального датчика и зуммера

      1. Проверьте наличие индикации и звукового сигнала зуммера после обнаружения препятствия задними центральными ультразвуковыми датчиками (задним центральным датчиком).

        Table 10. Условия работы

        Кнопка Старт-стоп

        Система помощи при парковке LEXUS, основанная на применении датчиков

        Положение рычага переключения передач

        Cкорость автомобиля

        Включен (IG)

        On (вкл)

        R

        -

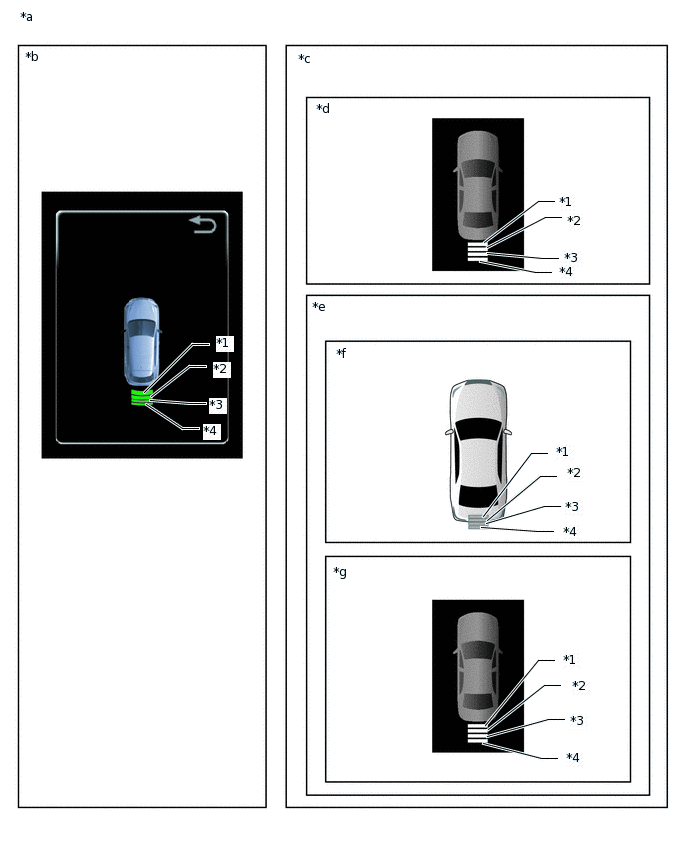

        E381344C02

        *a

        Экран заднего центрального датчика

        *b

        Комбинация приборов

        *c

        Многофункциональный дисплей в сборе

        *d

        Для моделей с системой помощи при парковке

        *e

        для моделей с системой панорамного обзора

        *f

        Когда отображается экран панорамного обзора

        *g

        Экран прерывания

        -

        -
        E275466E35

        Стандартн.

        Table 11. Мультиинформационный дисплей

        Распознаваемая дистанция

        Во время регистрации

        Препятствие

        *1: Распознавание малой дистанции

        В диапазоне приблизительно 350 +/- 40 мм (13,8 +/- 1,57 дюйма)

        Зуммер: Непрерывно издает звуковой сигнал

        Число отображаемых полос: 1 (мигание)

        Шест диаметром 60 мм (2,4 дюйма)

        *2: Распознавание средней дистанции

        Начиная с расстояния приблизительно от 350 +/- 40 до 450 +/- 50 мм (от 13,8 +/- 1,57 до 17,7 +/- 1,97 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,1 с / OFF: 0,1 с)

        Число отображаемых полос: 2 (постоянно светятся)

        Шест диаметром 60 мм (2,4 дюйма)

        *3: Распознавание дальней дистанции

        Приблизительно от 450 +/- 50 до 600 +/- 60 мм (17,7 +/- 1,97 до 23,6 +/- 2,36 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,2 с / OFF: 0,2 с)

        Число отображаемых полос: 3 (постоянно светятся)

        Шест диаметром 60 мм (2,4 дюйма)

        *4: Распознавание максимально дальней дистанции

        Приблизительно от 600 +/- 60 до 1500 +/- 150 мм (23,6 +/- 2,36 до 59,1 +/- 5,9 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,2 с / OFF: 0,5 с)

        Число отображаемых полос: 4 (светятся)

        Стенка
        Table 12. Многофункциональный дисплей в сборе

        Распознаваемая дистанция

        Во время регистрации

        Препятствие

        *1: Распознавание малой дистанции

        В диапазоне приблизительно 350 +/- 40 мм (13,8 +/- 1,57 дюйма)

        Зуммер: Непрерывно издает звуковой сигнал

        Число отображаемых полос: 1 красная (мигает)

        Шест диаметром 60 мм (2,4 дюйма)

        *2: Распознавание средней дистанции

        Начиная с расстояния приблизительно от 350 +/- 40 до 450 +/- 50 мм (от 13,8 +/- 1,57 до 17,7 +/- 1,97 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,1 с / ВЫКЛ: 0,1 с)

        Число отображаемых полос: 2 желтых (горят постоянно)

        Шест диаметром 60 мм (2,4 дюйма)

        *3: Распознавание дальней дистанции

        Приблизительно от 450 +/- 50 до 600 +/- 60 мм (17,7 +/- 1,97 до 23,6 +/- 2,36 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,2 с / ВЫКЛ: 0,2 с)

        Число отображаемых полос: 3 желтых (горят постоянно)

        Шест диаметром 60 мм (2,4 дюйма)

        *4: Распознавание максимально дальней дистанции

        Приблизительно от 600 +/- 60 до 1500 +/- 150 мм (23,6 +/- 2,36 до 59,1 +/- 5,9 дюйма)

        Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,15 с / OFF: 0,65 с)

        Число отображаемых полос: 4 желтых (горят постоянно)

        Стенка
        Tip:

        Для измерения диапазона используются ультразвуковые волны, поэтому дальность обнаружения может изменяться в зависимости от температуры окружающего воздуха.
