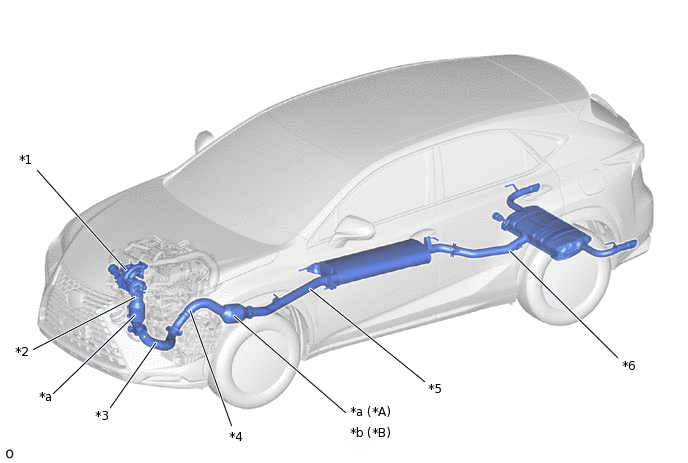

СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ ОБЩЕЕ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
*A |
Для моделей без сажевого фильтра (бензиновый GPF системы) |
*B |
Для моделей с бензиновым двигателем (GPF системы сажевого фильтра) |
*1 |
Турбонагнетатель в сборе |
*2 |
Каталитический нейтрализатор в выпускном коллекторе в сборе |
*3 |
Приемная труба в сборе |
*4 |
№ Приемная труба № 2 |
*5 |
Центральная выпускная труба в сборе |
*6 |
Задняя выпускная труба в сборе |
*a |
Трехкомпонентный каталитический нейтрализатор (TWC) |
*b |
GPF сажевого фильтра (для моделей с бензиновым двигателем) |
