ПЕРЕДНИЙ БОКОВОЙ ЗАЩИТНЫЙ БРУС ОТРЕЗАЕМЫЕ И СОЕДИНЯЕМЫЕ СМЕННЫЕ ЧАСТИ (МАЛОГО РАЗМЕРА)

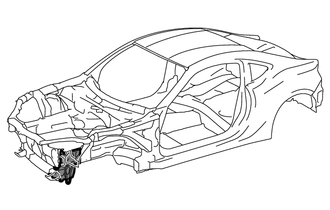

  • K105345

    Со снятыми кронштейном радиатора и кронштейном опоры переднего крыла.

  1. СНЯТИЕ

    Значения символов
    K108818

    Точки сварки при снятии
    K108827

    Место разрезания и соединения

  2. УСТАНОВКА

    Значения символов
    K108823

    Сварка электрозаклепкой
    K108831

    Стыковой сварной шов

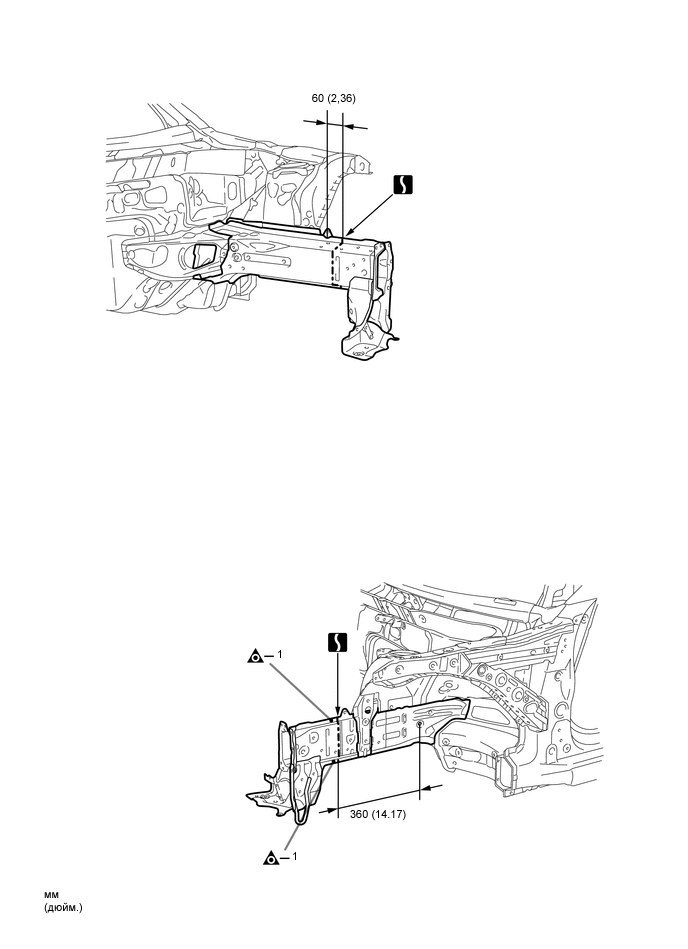

  1. ТОЧКА СНЯТИЯ

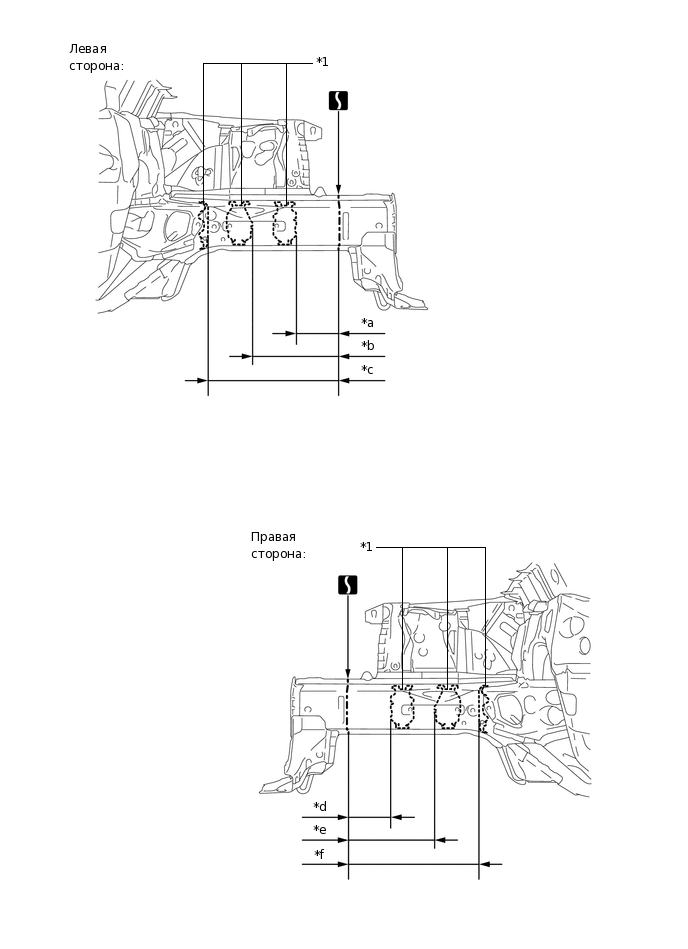

  2. Аккуратно отрежьте брус так, чтобы не повредить деталь *1.

    Table 1. Эталонные значения

    Область

    Расстояние

    Область

    Измерение

    *a

    135 мм (5,31 дюйма)

    *b

    271 мм (10,67 дюйма)

    *c

    410 мм (16,14 дюйма)

    *d

    135 мм (5,31 дюйма)

    *e

    271 мм (10,67 дюйма)

    *f

    410 мм (16,14 дюйма)
U147346E02
K105059E02

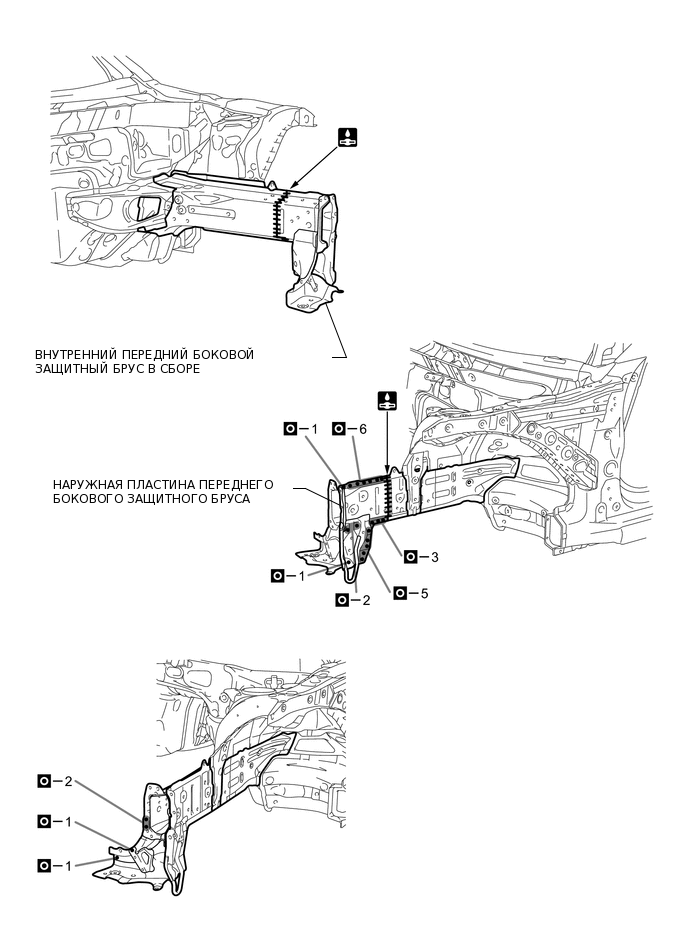

  1. ТОЧКА УСТАНОВКИ

  2. Установите не закрепляя новые детали и измерьте необходимые размеры в соответствии со схемой измерений (См. размеры кузова.)

  3. После сварки нанесите герметик для кузова и грунтовочное покрытие на соответствующие детали (См. раздел "Лакокрасочное покрытие".)

  4. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.

K139720E01
