ЗАДНИЙ БАМПЕР ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ КРЫШКУ ОТВЕРСТИЯ ЗАДНЕГО БАМПЕРА

   1.

      Введите в зацепление 4 захвата, чтобы установить крышку отверстия заднего бампера.

2. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА

   1.

      Установите центральный кронштейн заднего бампера и закрепите его фиксатором.

      Tip:

      Порядок выполнения работ для левой и правой стороны одинаков.

3. УСТАНОВИТЕ УСИЛИТЕЛЬ ЗАДНЕГО БАМПЕРА

   1.

      Установите усиление заднего бампера и закрепите его 4 болтами и 2 гайками.

      45 Н*м

      459 кгс*см

      33 фунт-сила-фута

4. УСТАНОВИТЕ УСИЛИТЕЛЬ ЗАДНЕГО БАМПЕРА (для моделей с боковыми габаритными фонарями)

   1.

      Установите усиление заднего бампера и закрепите его 4 болтами и 2 гайками.

      45 Н*м

      459 кгс*см

      33 фунт-сила-фута

5. УСТАНОВИТЕ ЗАЩИТУ ЗАДНЕГО БАМПЕРА

   1.

      Установите защиту заднего бампера, как показано на рисунке.

6. УСТАНОВИТЕ ЛЕВЫЙ БОКОВОЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА

   1.

      Установите левый боковой кронштейн заднего бампера и закрепите его 3 винтами.

      2,0 Н*м

      20 кгс*см

      18 фунт-сила-дюймов

7. УСТАНОВИТЕ ПРАВЫЙ БОКОВОЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА

   Tip:

   Порядок выполнения работ для левой и правой стороны одинаков.

8. УСТАНОВИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

   1.

      Установите левый боковой держатель заднего бампера и закрепите его 2 винтами.

      2,0 Н*м

      20 кгс*см

      18 фунт-сила-дюймов

9. УСТАНОВИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

   Tip:

   Порядок выполнения работ для левой и правой стороны одинаков.

10. УСТАНОВИТЕ ЛЕВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА

    1.

       Установите левое боковое уплотнение заднего бампера и закрепите его 4 фиксаторами.

11. УСТАНОВИТЕ ПРАВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА

    Tip:

    Порядок выполнения работ для левой и правой стороны одинаков.

12. УСТАНОВИТЕ УСИЛИТЕЛЬ ЗАДНЕГО БАМПЕРА № 2

    1.

       Установите усиление заднего бампера № 2 и закрепите его 2 фиксаторами.

13. УСТАНОВИТЕ УСИЛИТЕЛЬ ЗАДНЕГО БАМПЕРА № 1

    Tip:

    Выполните те же самые действия, что и для усилителя заднего бампера № 2.

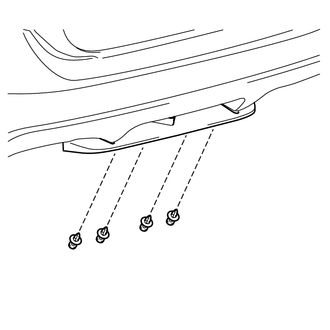

14. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ ЗАДНИЙ НИЖНИЙ СПОЙЛЕР (для моделей в спортивной комплектации)

    1.

       Введите в зацепление крепление, чтобы установить центральный задний нижний спойлер.

    2. Установите 2 фиксатора.

    3.

       Установите 4 фиксатора.

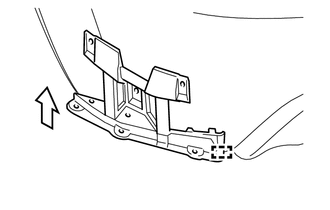

15. УСТАНОВИТЕ КРОНШТЕЙН ЗАДНЕГО НИЖНЕГО СПОЙЛЕРА (для моделей в спортивной комплектации)

    1.

       Установите 2 кронштейна заднего нижнего спойлера и закрепите их 4 болтами.

       7,5 Н*м

       76 кгс*см

       66 фунт-сила-дюймов

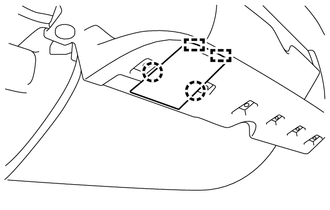

16. УСТАНОВИТЕ ПАНЕЛЬ ЗАДНЕГО НИЖНЕГО СПОЙЛЕРА (для моделей в спортивной комплектации)

    1.

       Введите в зацепление 2 направляющие и установите панель заднего нижнего спойлера.

    2. Введите в зацепление 2 захвата.

       Tip:

       Порядок выполнения работ такой же, как для правой стороны.

17. УСТАНОВИТЕ ЛЕВЫЙ ЗАДНИЙ НИЖНИЙ ВНУТРЕННИЙ БОКОВОЙ СПОЙЛЕР (для моделей в спортивной комплектации)

    1.

       Сдвиньте левый задний нижний внутренний боковой спойлер, как показано на рисунке, чтобы установить его.

    2. Введите в зацепление направляющую.

    3.

       Установите 3 фиксатора.

    4. Заверните 3 винта.

       2,0 Н*м

       20 кгс*см

       18 фунт-сила-дюймов

18. УСТАНОВИТЕ ПРАВЫЙ ЗАДНИЙ НИЖНИЙ ВНУТРЕННИЙ БОКОВОЙ СПОЙЛЕР (для моделей в спортивной комплектации)

    Tip:

    Порядок выполнения работ для левой и правой стороны одинаков.

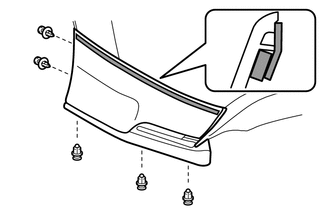

19. УСТАНОВИТЕ ЛЕВЫЙ ЗАДНИЙ НИЖНИЙ НАРУЖНЫЙ БОКОВОЙ СПОЙЛЕР (для моделей в спортивной комплектации)

    1. Очистите поверхность накладки заднего бампера.

       1. С помощью нагревательной лампы нагрейте поверхность накладки заднего бампера.

       2. Снимите двухстороннюю клейкую ленту с накладки заднего бампера.

       3. Удалите остатки клейкой ленты чистящим средством.

    2. Установите левый задний нижний наружный боковой спойлер.

       1. С помощью нагревательной лампы нагрейте накладку заднего бампера и левый задний нижний наружный боковой спойлер.

       2. Снимите с панели левого переднего спойлера отслаивающуюся бумагу.

          Tip:

          После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

       3.

          Введите в зацепление захват и установите левый задний нижний наружный боковой спойлер.

       4.

          Сильно нажмите на секции с двусторонней клейкой лентой.

          Table 1. Обозначения на рисунке

          Двухсторонняя клейкая лента

       5. Установите 5 фиксаторов.

20. УСТАНОВИТЕ ПРАВЫЙ ЗАДНИЙ НИЖНИЙ НАРУЖНЫЙ БОКОВОЙ СПОЙЛЕР (для моделей в спортивной комплектации)

    Tip:

    Порядок выполнения работ для левой и правой стороны одинаков.

21. УСТАНОВИТЕ ЗАДНИЙ ФОНАРЬ В СБОРЕ
