ПРОТИВОТУМАННАЯ ФАРА В СБОРЕ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЛЕВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ

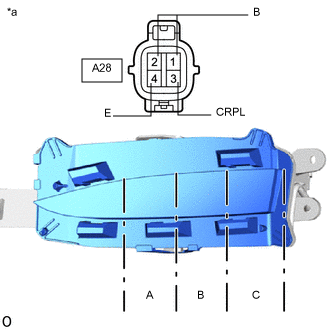

    1. E299384C01

      *a

      Устройство с отсоединенным жгутом проводов

      (Левая противотуманная фара в сборе)

      Подайте напряжение аккумуляторной батареи на разъем и проверьте состояние освещения.

      OK

      Если результат не соответствует заданному, замените левый центральный стоп-сигнал в сборе.

      Условие

      Заданные условия

      Положительный (+) вывод аккумуляторной батареи → A28-2 (B)

      Отрицательный (-) вывод аккумуляторной батареи → A28-3 (CRPL)

      Отрицательный (-) вывод аккумуляторной батареи → A28-4 (E)

      A и B горят

      Положительный (+) вывод аккумуляторной батареи → A28-1 (B)

      Положительный (+) вывод аккумуляторной батареи → A28-2 (B)

      Отрицательный (-) вывод аккумуляторной батареи → A28-3 (CRPL)

      Отрицательный (-) вывод аккумуляторной батареи → A28-4 (E)

      A, B и С горят

      Положительный (+) вывод аккумуляторной батареи → A28-1 (B)

      Отрицательный (-) вывод аккумуляторной батареи → A28-4 (E)

      B и C горят

      Если результат не соответствует требованиям, замените левую противотуманную фару в сборе.

  2. ПРОВЕРЬТЕ ПРАВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ

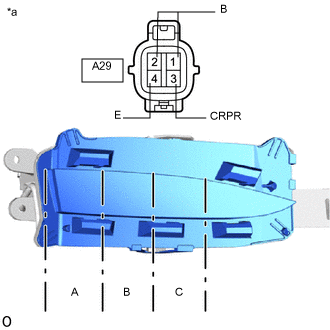

    1. E299385C01

      *a

      Устройство с отсоединенным жгутом проводов

      (Правая противотуманная фара в сборе)

      Подайте напряжение аккумуляторной батареи на разъем и проверьте состояние освещения.

      OK

      Если результат не соответствует заданному, замените левый центральный стоп-сигнал в сборе.

      Условие

      Заданные условия

      Положительный (+) вывод аккумуляторной батареи → A29-2 (B)

      Отрицательный (-) вывод аккумуляторной батареи → A29-3 (CRPR)

      Отрицательный (-) вывод аккумуляторной батареи → A29-4 (E)

      A и B горят

      Положительный (+) вывод аккумуляторной батареи → A29-1 (B)

      Положительный (+) вывод аккумуляторной батареи → A29-2 (B)

      Отрицательный (-) вывод аккумуляторной батареи → A29-3 (CRPR)

      Отрицательный (-) вывод аккумуляторной батареи → A29-4 (E)

      A, B и С горят

      Положительный (+) вывод аккумуляторной батареи → A29-1 (B)

      Отрицательный (-) вывод аккумуляторной батареи → A29-4 (E)

      B и C горят

      Если результат не соответствует требованиям, замените правую противотуманную фару в сборе.
