СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ


  1. КОНСТРУКЦИЯ


    1. Передний датчик системы SRS


      1. В передних датчиках системы SRS применяются электрические датчики замедления. Замедление автомобиля при лобовом столкновении вызывает деформацию внутреннего элемента датчика, которая преобразуется в электрический сигнал.

        A01T0IDE08
        *1 Передний датчик системы SRS
        *2 Центральный блок управления системы SRS
        *3 Датчик замедления

    2. Боковой датчик системы SRS в сборе*1, датчик системы SRS со стороны двери и боковой датчик системы SRS в переднем полу*2 (для моделей с передними боковыми подушками безопасности и подушками безопасности занавесочного типа системы SRS)


      • *1: для моделей с кабиной "Smart" или двойной кабиной

      • *2: для моделей с двухступенчатой подушкой безопасности водителя системы SRS


      1. В боковой датчик системы SRS в сборе*1 и датчик системы SRS со стороны двери встроен датчик замедления. Боковой датчик системы SRS в переднем полу содержит датчик системы безопасности.*2: Замедление автомобиля при боковом или заднем боковом столкновении вызывает деформацию внутреннего элемента датчика, которая преобразуется в электрический сигнал.


        • *1: для моделей с кабиной "Smart" или двойной кабиной

        • *2: для моделей с двухступенчатой подушкой безопасности водителя системы SRS

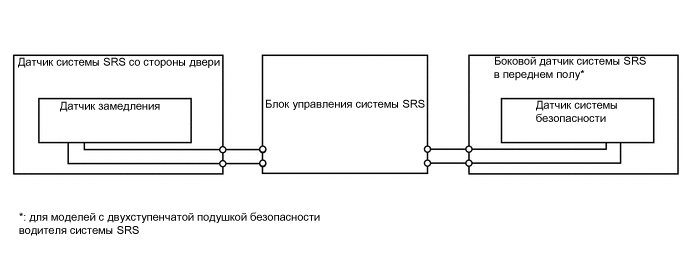

        Figure 1. Для моделей со стандартной кабиной

        A01T0HAE01

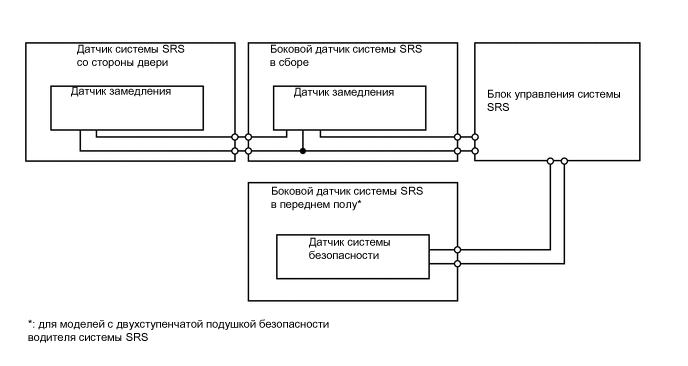

        Figure 2. Для моделей с кабиной "Smart" или двойной кабиной

        A01T0I7E01
