ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже описаны необходимые процедуры (регулировка, калибровка, инициализация или регистрация), которые должны быть выполнены после снятия, установки или замены деталей при снятии/установке датчика угла поворота рулевого колеса.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Линк

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Выполните калибровку "нуля" датчика положения рулевого колеса

Система предупреждения об уходе с полосы (с участием рулевого управления)

Click hereClick here

Предаварийная система безопасности

Сохраните в памяти нейтральное положение рулевого колеса

Система помощи при парковке

Click here

Замена датчика положения рулевого колеса

  • Нейтральное положение рулевого колеса (инициализируйте систему помощи при парковке)

  • Установка угла поворота рулевого колеса

Система помощи при парковке

Click hereдля инициализации

Click hereДля калибровки

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ

    Нажмите здесьClick here

  2. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

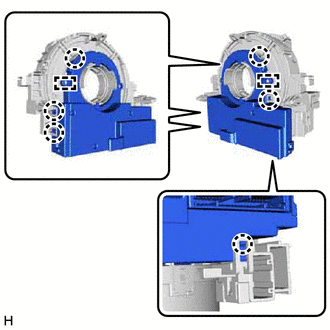

    1. C372702

      Освободите 6 захватов и 2 штифта и отсоедините датчик положения рулевого колеса от спирального кабеля в сборе.

      Note:

      Соблюдайте осторожность, чтобы не повредить захваты и штыри витого кабеля в сборе.
