ВЕРХНЯЯ ПАНЕЛЬ ПРИБОРОВ ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2

   1.

      Установите нижнюю отделочную накладку панели приборов № 2 и закрепите ее 4 винтами.

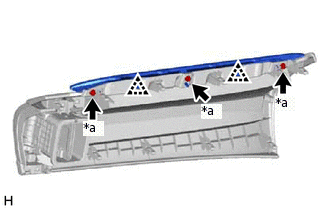

2. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 2

   1.

      *a	Винт <A> или <B>

      Установите облицовку панели управления в сборе № 2 и закрепите ее 2 фиксаторами.

   2. Или вверните <A> 3 <B>винта.

3. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с блоком индикации на ветровом стекле)

   1.

      Введите в зацепление 3 направляющие.

   2. Установите облицовку панели управления в сборе, закрепив ее 2 захватами и 3 фиксаторами.

4. УСТАНОВИТЕ ЗЕРКАЛО ЩИТКА ПРИБОРОВ В СБОРЕ (БЛОК ИНДИКАЦИИ НА ВЕТРОВОМ СТЕКЛЕ) (для моделей с блоком индикации на ветровом стекле)

   Нажмите здесьЩелкните по следующей ссылке

5. УСТАНОВИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ

   1. Для моделей с левосторонним рулевым управлением:

      Установите жгут проводов панели приборов и закрепите его зажимом.



   2. Для моделей с правосторонним рулевым управлением:

      Установите жгут проводов панели приборов и закрепите его зажимом.



6. УСТАНОВИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ С КРОНШТЕЙНОМ

   Нажмите здесьЩелкните по следующей ссылке

7. УСТАНОВИТЕ ФРОНТАЛЬНУЮ ПОДУШКУ БЕЗОПАСНОСТИ ПАССАЖИРА БЕЗ КРЫШКИ В СБОРЕ

   Нажмите здесьЩелкните по следующей ссылке

8. УСТАНОВИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ № 2

   Нажмите здесьЩелкните по следующей ссылке

9. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 2

   Note:

   Если деталь устанавливается с приклеившимися остатками двусторонней клейкой ленты, это может привести к неудовлетворительной адгезии. По этой причине очистите деталь с помощью ткани или другого материала до полного удаления остатков (если верхняя панель приборов в сборе используется повторно).

   1. Снимите отслаивающуюся бумагу с новой подушку панели приборов № 2 и сильно прижмите ее в месте, показанном на рисунке, чтобы установить.



10. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 1

    Note:

    Если деталь устанавливается с приклеившимися остатками двусторонней клейкой ленты, это может привести к неудовлетворительной адгезии. По этой причине очистите деталь с помощью ткани или другого материала до полного удаления остатков (если верхняя панель приборов в сборе используется повторно).

    1. Снимите отслаивающуюся бумагу с новой подушки панели приборов № 1 и сильно прижмите подушку в месте, показанном на рисунке, чтобы установить.



11. УСТАНОВИТЕ ЛЕВОЕ БОКОВОЕ СОПЛО ОТТАИВАТЕЛЯ

    1.

       Установите левое боковое сопло оттаивателя и закрепите его 4 захватами.

12. УСТАНОВИТЕ ПРАВОЕ БОКОВОЕ СОПЛО ОТТАИВАТЕЛЯ

    1.

       Установите правое боковое сопло оттаивателя и закрепите его 4 захватами.

13. УСТАНОВИТЕ ОБЛИЦОВКУ СОПЛА ОТТАИВАТЕЛЯ № 2

    1.

       Присоедините 6 захватов, чтобы закрепить облицовку сопла оттаивателя № 2.

14. УСТАНОВИТЕ ОБЛИЦОВКУ СОПЛА ОТТАИВАТЕЛЯ № 1

    1.

       Присоедините 6 захватов, чтобы закрепить облицовку сопла оттаивателя № 1.

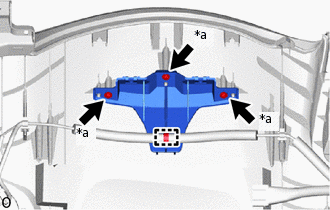

15. УСТАНОВИТЕ КРОНШТЕЙН КОЖУХА ЩИТКА ПРИБОРОВ

    1.

       *a	Винт <A> или <B>

       Установите кронштейн кожуха щитка приборов и закрепите его <A> 3 <B>винтами.

    2. Установите зажим.

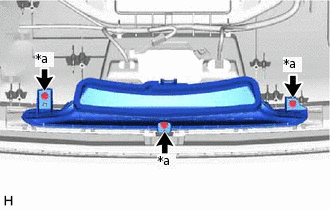

16. УСТАНОВИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ

    1.

       *a	Винт <A> или <B>

       Установите сопло оттаивателя в сборе и закрепите его <A> 3 <B>винтами.

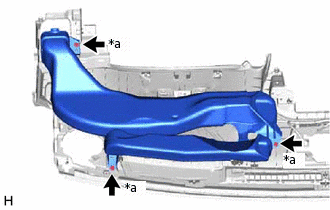

17. УСТАНОВИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ В СБОРЕ

    1.

       *a	Винт <A> или <B>

       Установите № 1 соединения отопителя с дефлектором в сборе и закрепите его <A> 3 <B>винтами.

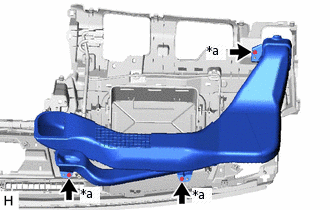

18. УСТАНОВИТЕ ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ В СБОРЕ

    1.

       *a	Винт <A> или <B>

       Установите № 2 соединения отопителя с дефлектором в сборе и закрепите его <A> 3 <B>винтами.
