РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ
*A |
Для моделей с 8AR-FTS |
- |
- |
*1 |
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ В СБОРЕ |
*2 |
ЗАДНИЙ КРОНШТЕЙН ОПОРЫ ДВИГАТЕЛЯ |
*3 |
УСТАНОВОЧНАЯ РЕЗЬБОВАЯ ШПИЛЬКА РАЗДАТОЧНОЙ КОРОБКИ И ТРАНСМИССИИ |
*4 |
РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
 |
Фирменный герметик 1324 от компании Toyota |
★ |
Деталь с предварительно нанесенным на нее покрытием |
ИЛЛЮСТРАЦИЯ
*A |
для моделей с 3ZR-FAE |
- |
- |
*1 |
КРОНШТЕЙН ПОДШИПНИКА ПРИВОДНОГО ВАЛА |
*2 |
ДВИГАТЕЛЬ С ТРАНСМИССИЕЙ В СБОРЕ |
*3 |
ОПОРА КОЛЛЕКТОРА |
*4 |
ЗАДНИЙ КРОНШТЕЙН ОПОРЫ ДВИГАТЕЛЯ |
*5 |
УСТАНОВОЧНАЯ РЕЗЬБОВАЯ ШПИЛЬКА РАЗДАТОЧНОЙ КОРОБКИ И ТРАНСМИССИИ |
*6 |
РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
|
Фирменный герметик 1324 от компании Toyota |
★ |
Деталь с предварительно нанесенным на нее покрытием |
ИЛЛЮСТРАЦИЯ
*1 |
КРЫШКА КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ № 1 |
*2 |
ПРОБКА КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ № 1 |
*3 |
ЛЕВЫЙ ПОДШИПНИК КОРПУСА КРЕПЛЕНИЯ КОРОННОЙ ШЕСТЕРНИ |
*4 |
ПРАВЫЙ ПОДШИПНИК КОРПУСА КРЕПЛЕНИЯ КОРОННОЙ ШЕСТЕРНИ |
*5 |
ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ВАЛА |
*6 |
ПРАВЫЙ САЛЬНИК КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ |
*7 |
КОРОННАЯ ШЕСТЕРНЯ РАЗДАТОЧНОЙ КОРОБКИ |
*8 |
КОРПУС КРЕПЛЕНИЯ КОРОННОЙ ШЕСТЕРНИ РАЗДАТОЧНОЙ КОРОБКИ |
*9 |
ПРОКЛАДКА |
*10 |
ШАЙБА № 2 КОРПУСА КРЕПЛЕНИЯ КОРОННОЙ ШЕСТЕРНИ РАЗДАТОЧНОЙ КОРОБКИ |
*11 |
ШАЙБА № 1 КОРПУСА КРЕПЛЕНИЯ КОРОННОЙ ШЕСТЕРНИ |
*12 |
КАРТЕР РАЗДАТОЧНОЙ КОРОБКИ |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |

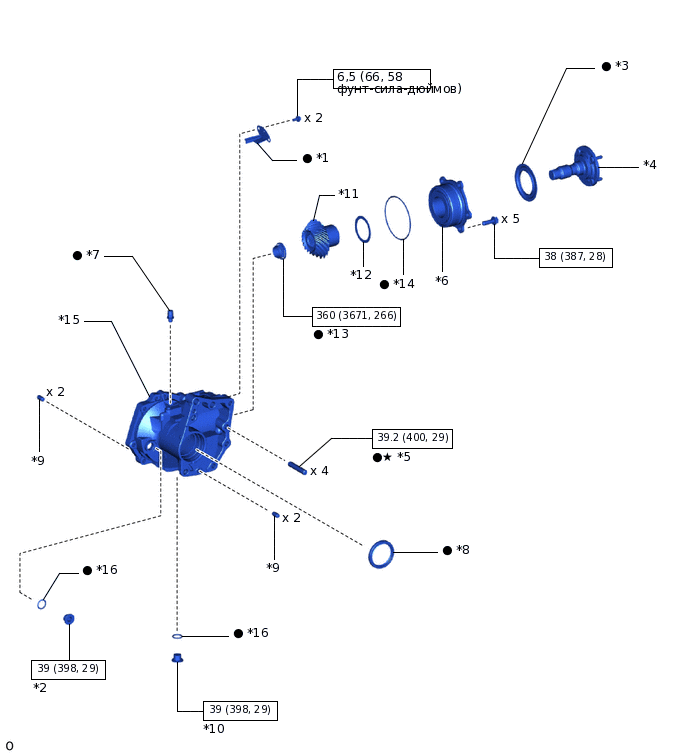

ИЛЛЮСТРАЦИЯ
*1 |
МАСЛООТРАЖАТЕЛЬ САПУНА |
*2 |
ПРОБКА КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ № 2 |
*3 |
ПЫЛЕОТРАЖАТЕЛЬ ЗАДНЕГО ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ |
*4 |
ЗАДНИЙ ВЫХОДНОЙ ВАЛ РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ |
*5 |
УСТАНОВОЧНАЯ РЕЗЬБОВАЯ ШПИЛЬКА РАЗДАТОЧНОЙ КОРОБКИ И ТРАНСМИССИИ |
*6 |
ПОДШИПНИК РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ |
*7 |
ПРОБКА САПУНА КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ |
*8 |
САЛЬНИК КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ |
*9 |
СТОПОРНЫЙ ШТИФТ КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ |
*10 |
ПРОБКА СЛИВНОГО ОТВЕРСТИЯ РАЗДАТОЧНОЙ КОРОБКИ |
*11 |
ВЕДОМАЯ ШЕСТЕРНЯ РАЗДАТОЧНОЙ КОРОБКИ |
*12 |
ШАЙБА ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ |
*13 |
ГАЙКА ШЕСТЕРНИ РАЗДАТОЧНОЙ КОРОБКИ |
*14 |
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ |
*15 |
КАРТЕР РАЗДАТОЧНОЙ КОРОБКИ |
*16 |
ПРОКЛАДКА |
|
Н*м (кгс*см, фунт-сила -дюймы) Номинальный момент затяжки |
● |
Деталь однократного применения |
★ |
Деталь с предварительно нанесенным на нее покрытием |
- |
- |
