КОЖУХ ЛЮКА (для моделей с люком панорамного обзора) УЗЛЫ И ДЕТАЛИ

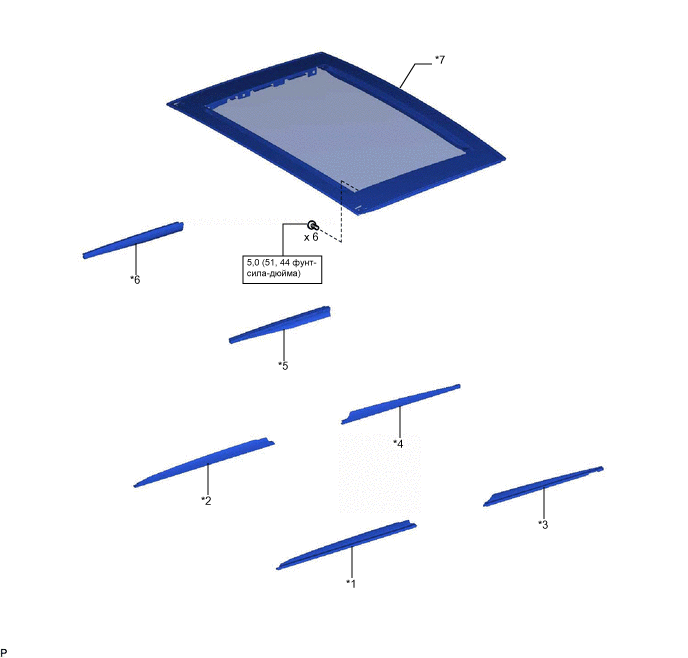

ИЛЛЮСТРАЦИЯ
*1 |
ЛЕВАЯ БОКОВАЯ ОБЛИЦОВКА ЛЮКА № 2 |
*2 |
ПРАВАЯ БОКОВАЯ ОБЛИЦОВКА ЛЮКА № 2 |
*3 |
ЛЕВАЯ БОКОВАЯ ОБЛИЦОВКА ЛЮКА № 3 |
*4 |
ПРАВАЯ БОКОВАЯ ОБЛИЦОВКА ЛЮКА № 3 |
*5 |
ЛЕВАЯ БОКОВАЯ ОБЛИЦОВКА ЛЮКА № 4 |
*6 |
ПРАВАЯ БОКОВАЯ ОБЛИЦОВКА ЛЮКА № 4 |
*7 |
СТЕКЛО ЛЮКА В СБОРЕ |
- |
- |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |

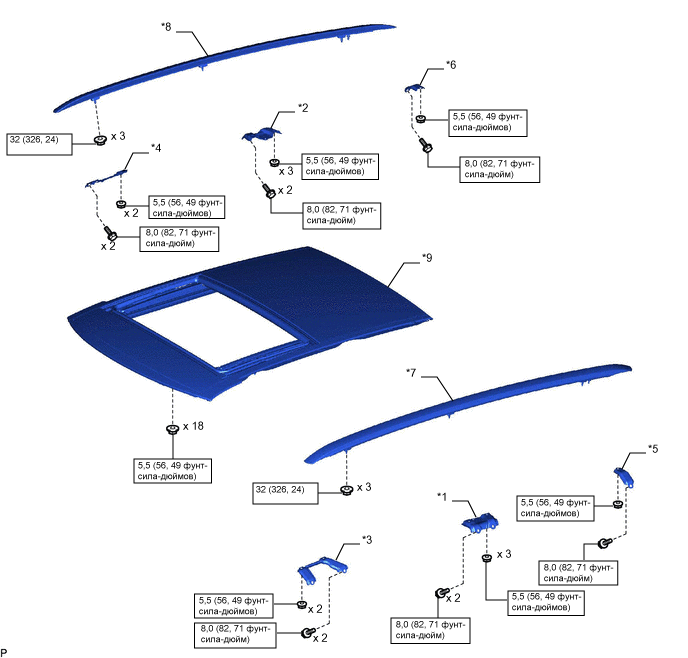

ИЛЛЮСТРАЦИЯ
*1 |
ЛЕВЫЙ ЦЕНТРАЛЬНЫЙ КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА ЛЮКА |
*2 |
ПРАВЫЙ ЦЕНТРАЛЬНЫЙ КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА ЛЮКА |
*3 |
ЛЕВЫЙ ПЕРЕДНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА ЛЮКА |
*4 |
ПРАВЫЙ ПЕРЕДНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА ЛЮКА |
*5 |
ЛЕВЫЙ ЗАДНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА ЛЮКА |
*6 |
ПРАВЫЙ ЗАДНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА ЛЮКА |
*7 |
ЛЕВАЯ ШТАНГА БАГАЖНИКА НА КРЫШЕ В СБОРЕ |
*8 |
ПРАВАЯ РАМА БАГАЖНИКА НА КРЫШЕ |
*9 |
КОЖУХ ЛЮКА В СБОРЕ |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |

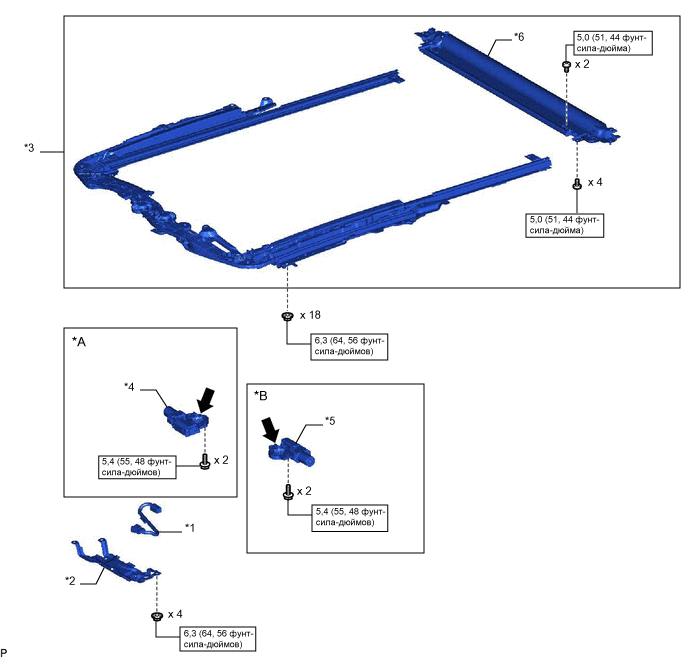

ИЛЛЮСТРАЦИЯ
*A |
для моделей с люком |
*B |
для солнцезащитного навеса крыши |
*1 |
ЖГУТ ЭЛЕКТРОПРОВОДКИ КРЫШИ № 2 |
*2 |
КРОНШТЕЙН ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА |
*3 |
НАПРАВЛЯЮЩАЯ ЛЮКА В СБОРЕ |
*4 |
ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ |
*5 |
ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ |
*6 |
СОЛНЦЕЗАЩИТНАЯ ПАНЕЛЬ В СБОРЕ |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
 |
Универсальная консистентная смазка |

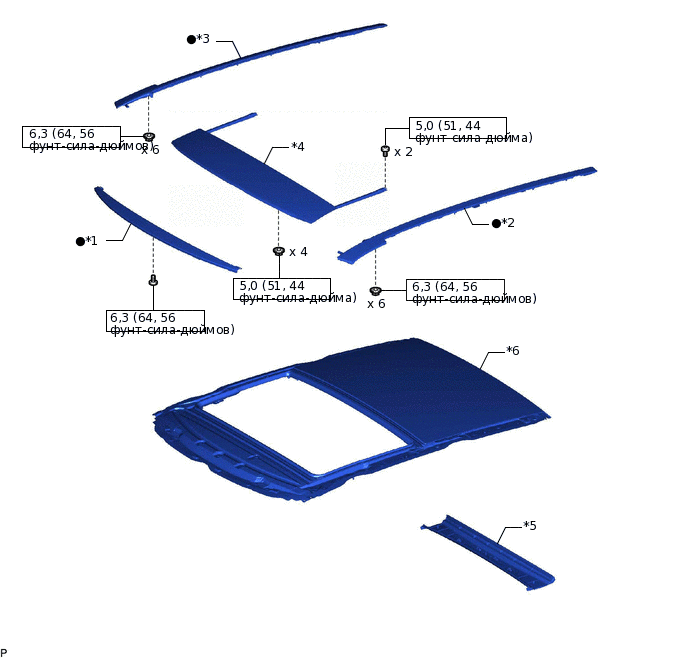

ИЛЛЮСТРАЦИЯ
*1 |
ПАНЕЛЬ ЛЮКА № 1 В СБОРЕ |
*2 |
ЛЕВАЯ БОКОВАЯ ОБЛИЦОВКА ЛЮКА № 1 |
*3 |
ПРАВАЯ БОКОВАЯ ОБЛИЦОВКА ЛЮКА № 1 |
*4 |
ПАНЕЛЬ ЛЮКА № 2 В СБОРЕ |
*5 |
ЗАДНЯЯ ОБЛИЦОВКА ЛЮКА |
*6 |
ПАНЕЛЬ КОЖУХА ЛЮКА |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
