РАЗЪЕМ ЭЛЕКТРИЧЕСКОГО ВВОДА (в вещевом ящике в облицовке туннеля пола) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПАНЕЛЬ ВЕЩЕВОГО ЯЩИКА № 3

    Нажмите здесьClick here

  2. СНИМИТЕ СИЛОВУЮ РОЗЕТКУ № 1 В СБОРЕ

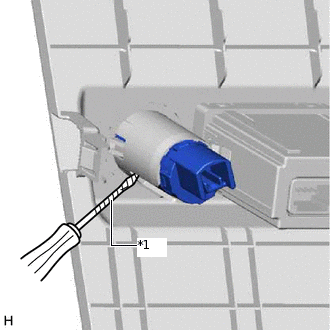

    1. B375965C01

      *1

      Защитная клейкая лента

      С помощью отвертки освободите захват и снимите силовую розетку № 1 в сборе.

      Tip:

      • Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

      • Снимите другую силовую розетку № 1 в сборе таким же образом.

  3. СНИМИТЕ КРЫШКУ СИЛОВОЙ РОЗЕТКИ № 1

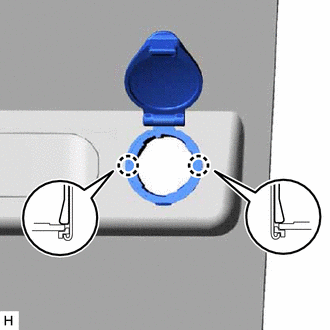

    B375964

    1. Освободите 2 захвата и снимите крышку силовой розетки № 1.

      Tip:

      Снимите другую крышку силовой розетки таким же образом.
