ENTRY AND START SYSTEM ПОДРОБНОЕ ОПИСАНИЕ КОНТРОЛЬНОЙ ЛАМПЫ / КОНТРОЛЬНОЙ ЛАМПЫ АВАРИЙНОГО СОСТОЯНИЯ / МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ

  1. КОНСТРУКЦИЯ

    1. Щиток приборов в сборе

      1. Если ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) обнаруживает нарушения в работе системы посадки и запуска, на мультиинформационном дисплее появляется сообщение. Если двигатель будет остановлен в этом состоянии, его повторный запуск может оказаться невозможным.

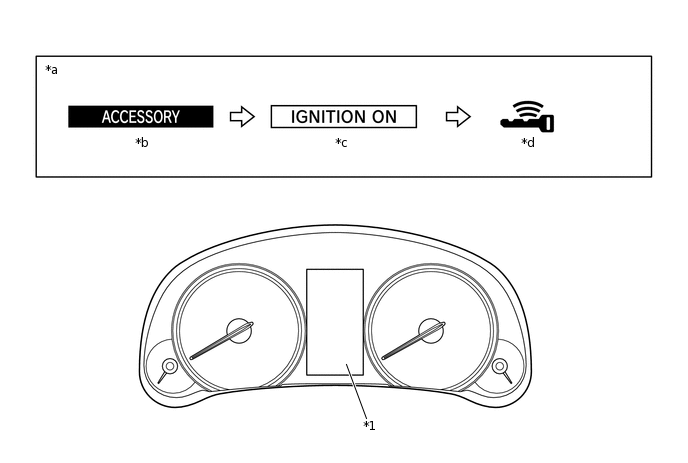

        Y167602C01

        *1

        Мультиинформационный дисплей

        -

        *a

        Состояние источника питания

        *b

        Состояние источника питания (ACC)

        *c

        Состояние источника питания (IG)

        *d

        Контрольная лампа ключа
        Table 1. Экран источника питания

        Отображаемый параметр

        Состояние источника питания

        -

        Выполняется любое из следующих условий:

        • Произошел запуск двигателя.

        • Источник питания выключен.

        ACCESSORY (вспомогательное оборудование)

        Состояние ON (ВКЛ) (ACC)

        IGNITION ON (питание включено)

        Включенное (IG) состояние

        Контрольная лампа ключа

        Engine start ready state (состояние готовности к запуску двигателя)*
        Tip:

        *: Рычаг переключения передач находится в положении P, сертификация ключа выполнена успешно (OK), и педаль тормоза нажата (выключатель стоп-сигналов в сборе во включенном состоянии).
