ОБИВКА КРЫШИ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

   Note:

   После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (см. стр.Click hereClick here).

2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

   Click here

3. СНИМИТЕ ПАНЕЛЬ ДИНАМИКА ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ

   Click here

4. СНИМИТЕ ПАНЕЛЬ ДИНАМИКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

   Click here

5. СНИМИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА

   Click here

6. СНИМИТЕ ОБИВКУ ПРАВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА

   Click here

7. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

   1.

      Освободите 6 захватов и снимите опорную накладку передней левой двери.

8. СНЯТЬ НАКЛАДКУ ПОРОГА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

   Tip:

   Порядок выполнения работ такой же, как для левой стороны.

9. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

   1.

      Снимите уплотнитель обшивки проема левой передней двери.

10. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

11. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА

    1.

       Снимите фиксатор.

    2. Освободите 2 фиксатора и снимите левую боковую облицовочную накладку кожуха.

12. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

13. СНИМИТЕ ЛЕВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

    Click here

14. СНИМИТЕ ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

15. СНИМИТЕ ЛЕВУЮ ПОДУШКУ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Click here

16. СНИМИТЕ ПРАВУЮ ПОДУШКУ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Click here

17. СНЯТЬ ЛЕВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

    1.

       Сложите спинку многоместного нераздельного заднего сиденья в сборе.

    2. Освободите 2 фиксатора и отсоедините левую внутреннюю облицовочную накладку багажного отделения.

18. СНИМИТЕ ПРАВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

19. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

    1.

       Вытяните вверх спинку заднего сиденья в сборе.

    2. Снимите фиксатор.

    3. Расцепите 8 фиксаторов и снимите левую облицовочную накладку багажного отделения.

20. СНИМИТЕ ПРАВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

21. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ КРЫШКУ В ЗАДНЕЙ ЧАСТИ КУЗОВА В СБОРЕ

    1.

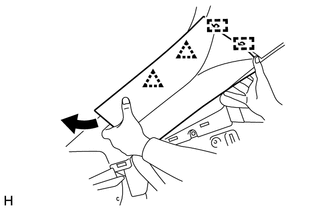

       Освободите 6 захватов в порядке, показанном на рисунке стрелкой.

    2.

       Освободите 2 фиксатора и 2 направляющих.

       Tip:

       Крышка облицовки левой задней боковой панели должна повиснуть на фиксаторе крышки.

    3.

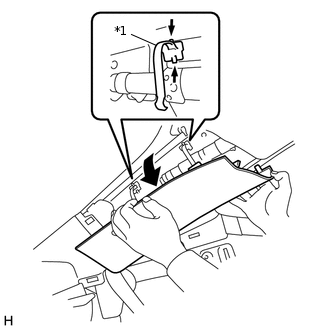

       Нажмите на ручки фиксаторов крышки в направлении, указанном стрелкой, чтобы снять 2 фиксатора крышки вместе с крышкой облицовки левой задней боковой панели.

       Table 1. Обозначения на рисунке

       *1	Фиксатор крышки

    4. Снимите 2 фиксатора крышки с левой крышки.

       Note:

       При наличии любых повреждений замените фиксатор крышки новым.

22. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ КРЫШКУ В ЗАДНЕЙ ЧАСТИ КУЗОВА В СБОРЕ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

23. СНИМИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СТЕКЛА

    1.

       Выверните болт.

    2. Освободите 2 фиксатора и направляющую и снимите левую боковую накладку заднего стекла.

24. СНИМИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СТЕКЛА

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

25. СНИМИТЕ ЛЕВУЮ ПЕРЕДНЮЮ ОБЛИЦОВКУ ЗАДНЕЙ БОКОВИНЫ КУЗОВА

    1.

       Выверните 2 болта.

    2. Освободите фиксатор и захват и снимите левую переднюю облицовку задней боковины кузова.

26. СНИМИТЕ ПРАВУЮ ПЕРЕДНЮЮ ОБЛИЦОВКУ ЗАДНЕЙ БОКОВИНЫ КУЗОВА

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

27. СНИМИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    1.

       Выверните 2 болта и снимите фиксатор.

    2. Освободите фиксаторы и 2 направляющие и снимите облицовочную накладку левой средней стойки кузова.

28. СНИМИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

29. СНИМИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ

    Click here

30. СНИМИТЕ ЛЕВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ

    1.

       Выверните 2 винта.

    2.

       Отсоедините разъемы и снимите левый противосолнечный козырек в сборе (для моделей с подсветкой).

31. СНИМИТЕ ПРАВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

32. СНИМИТЕ ДЕРЖАТЕЛЬ ПРОТИВОСОЛНЕЧНОГО КОЗЫРЬКА

    1.

       Освободите 2 захвата и снимите 2 держателя противосолнечного козырька.

33. СНИМИТЕ ОБИВКУ КРЫШИ В СБОРЕ

    1.

       Освободите 3 зажима и отсоедините разъем от правой передней стойки.

    2.

       Освободите 2 зажима и отсоедините разъем от левой стойки ветрового стекла.

    3.

       Снимите 3 фиксатора в задней части обивки крыши.

    4.

       Отсоедините разъем антенного шнура.

    5.

       Освободите фиксатор в передней части обивки крыши и снимите обивку крыши в сборе.

    6.

       Снимите обивку крыши в сборе с автомобиля и вынесите ее через дверь переднего пассажира.

       Note:

       Будьте осторожны, не повредите обивку крыши в сборе или отделку салона.
