СИСТЕМА ПОСАДКИ И ЗАПУСКА (для моделей с функцией посадки) ПАРАМЕТРЫ, НАСТРАИВАЕМЫЕ ПОЛЬЗОВАТЕЛЕМ

  1. НАСТРОЙКА СИСТЕМЫ ПОСАДКИ И ЗАПУСКА (для функции посадки)

    Tip:

    Можно настроить следующие параметры.

    Note:
    • Если клиент требует изменить настройки, прежде всего следует убедиться, что значения соответствующих параметров могут изменяться.

    • Прежде чем приступать к настройке параметров, запишите текущие установки.

    1. Настройка с помощью GTS

      1. Подключите GTS к DLC3.

      2. Включите зажигание (IG).

      3. Включите GTS.

      4. Войдите в следующие меню: Customize Setting / Wireless Door Lock, Warning, Entry & Start или PSD & PBD operation.

      5. Проверьте состояние в соответствии с таблицей ниже.

        Wireless Door Lock

        Информация на дисплее прибора

        Описание

        Значение по умолчанию

        Настройка

        ЭБУ -

        Wireless Control

        Функция, включающая или выключающая систему дистанционной блокировки дверей.

        ON (ВКЛ)

        0: OFF (ВЫКЛ),1: ON (ВКЛ)

        Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

        Hazard Answer Back

        Функция, которая заставляет лампы аварийной сигнализации мигать один раз, когда двери блокируются под управлением функции блокировки системы посадки, и два раза, когда двери разблокируются под управлением функции блокировки системы посадки.

        ON (ВКЛ)

        0: OFF (ВЫКЛ),1: ON (ВКЛ)

        Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

        Open Door Warning

        Функция, которая включает зуммер при касании датчика блокировки на наружной ручке двери в сборе для выполнения операции блокировки системой посадки, когда дверь открыта.*1

        Вкл

        0: OFF (ВЫКЛ),1: ON (ВКЛ)

        Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

        Auto Lock Time

        Данная функция регулирует временной интервал между разблокировкой и автоматической блокировкой дверей.

        30 с

        00: 30 с, 01: 60 с, 10: 120 с

        Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

        Wireless Buzzer Resp

        Функция, которая включает/выключает подтверждение зуммера системы дистанционной блокировки дверей*2

        ON (ВКЛ)

        0: OFF (ВЫКЛ),1: ON (ВКЛ)

        Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

        Wireless Buzzer Vol

        Функция, которая регулирует громкость зуммера системы дистанционной блокировки дверей*2

        Level5

        0000:Level7,0001:Level6,0010:Level5,0011:Level4,0100:Level3,0101:Level2,0110:Level1,0111:Level0

        Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

        • *1: для моделей с зуммером предупреждения о неплотно закрытой двери

        • *2: для моделей с функцией обратной сигнализации зуммера системы дистанционной блокировки дверей

        Предупреждение

        Информация на дисплее прибора

        Описание

        Значение по умолчанию

        Настройка

        ЭБУ -

        Key Low Battery Warning

        Эта функция разрешает или запрещает включение зуммера, когда батарея передатчика имеет низкий уровень заряда, и выключатель питания переводится в состояние OFF (ВЫКЛ) после нахождения в состоянии ON (ВКЛ) (IG) в течение не менее 20 мин.

        ON (ВКЛ)

        0: OFF (ВЫКЛ),1: ON (ВКЛ)

        ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

        Entry & Start

        Информация на дисплее прибора

        Описание

        Значение по умолчанию

        Настройка

        ЭБУ -

        Park Wait Time

        Эта функция задает период времени (время подтверждения блокировки), в течение которого запрещается разблокировка двери посредством наружной ручки передней двери в сборе или наружной ручки задней двери в сборе после выполнения операции блокировки с помощью системы посадки.

        2,5 с

        00: 0,5 с, 01: 1,5 с, 10: 2,5 с, 11: 5 с

        ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

        Back Door Opening Operation

        Функция, которая устанавливает срабатывание выключателя механизма открывания двери багажного отделения (переключателя открывания), необходимое для открывания двери багажного отделения, когда пользователь имеет при себе передатчик электронного ключа в сборе.

        Длинная

        00: Long (длительное нажатие), 01: Twice (двойное нажатие), 10: OFF (ВЫКЛ)

        ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

        Door Unlock Mode2

        Эта функция определяет двери, которые должны разблокироваться функцией разблокировки системы посадки.

        All (все) или Driver (дверь водителя)*

        0: All (все), 1: Driver (дверь водителя)

        ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)

        Auto Entry Cancel SW

        Эта функция разрешает или запрещает работу системы посадки и запуска.

        OFF (ВЫКЛ)

        0: OFF (ВЫКЛ),1: ON (ВКЛ)

        ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)

        Touch Activation Over Threshold

        Функция, которая ограничивает количество раз последовательных срабатываний функции блокировки системы посадки. Если задано значение Not Active, функция блокировки системы посадки может использоваться бесконечное число раз последовательно.

        Active (активна) или Not Active* (не активна)

        0: Active (вкл), 1: Not Active (выкл)

        ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

        • *: настройки по умолчанию для разных стран разные.

        PSD & PBD operation (Управление PSD и PBD)

        Информация на дисплее прибора

        Описание

        Значение по умолчанию

        Настройка

        ECU

        PBD/Emblem Sensor Function

        Функция, которая включает/выключает автоматизированную дверь багажного отделения и датчик в задней эмблеме в сборе.

        PBD ON/Emblem ON

        00:PBD OFF/Emblem OFF,01:PBD ON/Emblem OFF,10:PBD ON/Emblem ON

        ЭБУ двери сети мультиплексной связи

    2. Настройка с помощью многофункционального дисплея

      1. Включите зажигание (IG).

      2. Войдите в следующие меню: SETUP / Vehicle / Vehicle customization / Door lock settings.

      3. Проверьте состояние в соответствии с таблицей ниже.

        Дисплей

        Описание

        Значение по умолчанию

        Настройка

        Соответствующий ЭБУ

        Select Doors to Unlock (Выбор дверей для разблокировки)

        Эта функция определяет двери, которые должны разблокироваться функцией разблокировки системы посадки.

        All Doors (все двери) или Driver's Door (дверь водителя)*1

        All Doors (все двери) или Driver's Door (дверь водителя)

        ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

        Entry and start system

        Эта функция разрешает или запрещает работу системы посадки и запуска.

        Вкл

        Off или On

        ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

        Auto relock timer

        Функция, включающая или выключающая функцию автоматической блокировки.

        30 с

        Off (выкл), 30 с, 60 с, или 120 с

        Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

        Lock/unlock feedback lights

        Функция, которая заставляет лампы аварийной сигнализации мигать один раз, когда двери блокируются под управлением функции блокировки системы посадки, и два раза, когда двери разблокируются под управлением функции блокировки системы посадки.

        Вкл

        Off или On

        Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

        Lock feedback volume

        Громкость звукового сигнала обратной сигнализации*2

        5

        0, 1, 2, 3, 4, 5, 6 или 7

        Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

        • *1: настройки по умолчанию для разных стран разные.

        • *2: для моделей с функцией обратной сигнализации зуммера системы дистанционной блокировки дверей

    3. Функция переключения режима разблокировки функции посадки (в режиме ручного управления)

      1. Используя функцию переключения режима разблокировки системы посадки, можно выбирать следующие режимы разблокировки системы посадки.

        • Режим разблокировки всех дверей: Если регистрируется касание датчика разблокировки наружной ручки передней двери в сборе или наружной ручки задней двери в сборе, все двери разблокируются одновременно.

        • Режим разблокировки двери водителя: Если регистрируется касание датчика разблокировки в наружной ручке передней двери в сборе (двери водителя), разблокируется только дверь водителя. Если регистрируется касание наружной ручки двери в сборе, все двери разблокируются одновременно.

      2. При настройке вручную:

        1. Выключите питание.

        2. Убедитесь, что светодиод на передатчике электронного ключа в сборе не горит, а затем нажмите и удерживайте не менее 5 с переключатели блокировки и разблокировки передатчика электронного ключа в сборе, пока передатчик находится в области обнаружения снаружи автомобиля.

        3. Проверьте текущую настройку.

          Tip:
          • Режим разблокировки всех дверей сменяется режимом разблокировки двери водителя, а затем снова устанавливается режим разблокировки всех дверей.

          • Способ обратной сигнализации (с использованием зуммера системы дистанционной блокировки и зуммера в щитке приборов) для каждого из режимов указан в таблице ниже.

            Текущий выбранный режим

            Обратная сигнализация (зуммер системы дистанционной блокировки)

            Обратная сигнализация (зуммер в щитке приборов)

            Режим разблокировки всех дверей

            Зуммер подает 2 звуковых сигнала (короткие звуковые сигналы)

            Однократно звучит сигнал зуммера

            Режим разблокировки двери водителя

            Зуммер подает 3 звуковых сигнала (короткие звуковые сигналы)

            Однократно звучит сигнал зуммера

        4. Отпустите переключатели блокировки и разблокировки передатчика электронного ключа в сборе.

        5. Убедитесь, что светодиод на передатчике электронного ключа в сборе не горит, а затем нажмите и удерживайте не менее 5 с переключатели блокировки и разблокировки передатчика электронного ключа в сборе, чтобы изменить режим.

          Tip:

          Повторите действия необходимое количество раз, чтобы выбрать требуемый режим.

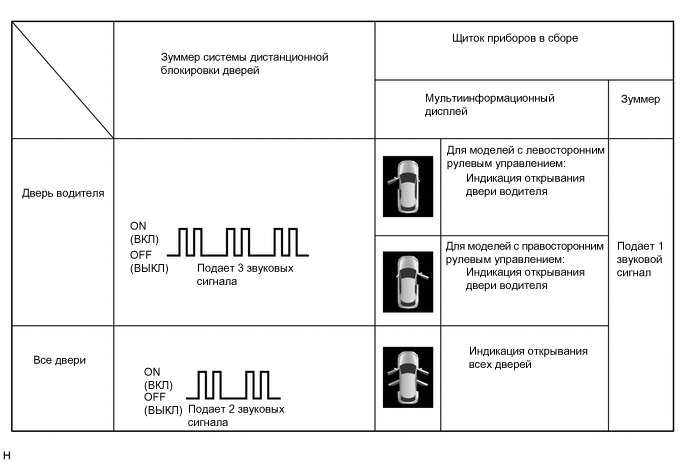

        6. Разблокируйте двери с помощью дистанционного управления, а затем откройте любую дверь.

          B416794E02
    4. Функция отмены системы посадки (работа в ручном режиме)

      Tip:

      Когда система посадки и запуска отключается, сохраняется возможность блокировать и разблокировать двери посредством дистанционного управления, а также запускать систему управления гибридной системой, удерживая передатчик электронного ключа вблизи выключателя питания.

      1. При отключении системы посадки и запуска прекращают действие следующие функции.

        1. Функция блокировки/разблокировки системы посадки

        2. Функция запуска с помощью нажимного переключателя

        3. Функция предотвращения блокировки ключа

        4. Функции предупреждения системы посадки

      2. При отключении системы посадки и запуска вручную:

        1. Убедитесь, что выполняются следующие условия.

          • Питание выключено.

          • Дверь водителя закрыта.

          • Дверь водителя разблокирована.

      3. Нажмите переключатель разблокировки передатчика электронного ключа в сборе.

      4. В течение 5 с после выполнения описанного выше шага откройте дверь водителя (состояние двери водителя: закрыта → открыта).

      5. При открытой двери водителя в течение 5 с после выполнения описанного выше шага 2 раза нажмите выключатель разблокировки передатчика электронного ключа.

        Note:

        В случае закрывания двери водителя до или во время нажатия переключателя разблокировки режим установки отключения системы посадки будет отменен.

      6. Выполните следующую процедуру в течение 30 с после выполнения описанного выше шага.

        1. Дважды закройте и откройте дверь водителя (дверь водителя: открыта → закрыта → открыта → закрыта → открыта).

        2. При открытой двери водителя 2 раза нажмите выключатель разблокировки передатчика электронного ключа.

          Note:

          В случае закрывания двери водителя до или во время нажатия переключателя разблокировки режим установки отключения системы посадки будет отменен.

        3. Закройте и откройте дверь водителя (дверь водителя: открыта → закрыта → открыта).

      7. Закройте дверь со стороны водителя в течение 5 с (дверь водителя: открыта → закрыта).

      8. Убедитесь, что зуммер системы дистанционной блокировки подает 2 звуковых сигнала (короткие звуковые сигналы), подтверждая отключение системы посадки и запуска.

      9. Чтобы вернуть систему посадки и запуска из отключенного состояния в активное, выполните следующие действия.

        1. Снова выполните действия для отключения системы посадки и запуска.

        2. Убедитесь, что зуммер системы дистанционной блокировки подает 1 звуковой сигнал (короткий звуковой сигнал), подтверждая возвращение системы посадки и запуска в активное состояние.

          Tip:
          • Каждый раз, когда выполняется последовательность действий для ручного отключения системы, система переходит из отключенного состояния в активное или наоборот.

          • Зуммер подает 2 звуковых сигнала, когда система переходит из активного состояния в отключенное, и 1 звуковой сигнал, когда система переходит из отключенного состояния в активное.
