ПЕРЕДАТЧИК СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ (для моделей без интеллектуальной системы посадки и запуска) ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ПЕРЕДАТЧИК СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ В СБОРЕ

   1. Проверьте работу передатчика системы дистанционной блокировки дверей.

      1. Извлеките батарею из передатчика системы дистанционной блокировки дверей.

         Нажмите здесьЩелкните по следующей ссылке

      2.

         Установите новую или заведомо исправную батарею передатчика.

         Нажмите здесьЩелкните по следующей ссылке

         Note:

         При замене батареи передатчика перед началом работ снимите статический заряд со своего тела, прикоснувшись, например, к автомобилю, чтобы предотвратить повреждение передатчика системы управления замками дверей.

         Tip:

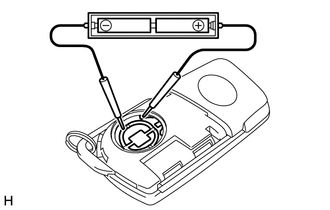

         Если нет новой или заведомо работоспособной батареи передатчика, сначала включите последовательно 2 новых батареи 1,5 В. Затем подсоедините контакты к батареям и подайте напряжение 3 В на передатчик системы дистанционной блокировки дверей, как показано на рисунке.

      3. Снаружи, с расстояния приблизительно 1 м (3,28 фута) от наружной ручки со стороны водителя, проверьте передатчик системы дистанционной блокировки дверей, направив ключ на автомобиль и нажав на кнопку передатчика системы дистанционной блокировки дверей.

         СООТВ

         Замком двери можно управлять с помощью передатчика системы дистанционной блокировки дверей.

         • Дальность действия зависит от пользователя, т. е. от ориентации и местонахождения передатчика системы дистанционной блокировки дверей.

         • Прием слабых радиосигналов передатчика системы дистанционной блокировки дверей в сборе в зоне действия сильного радиоизлучения или помех может быть затруднен. Рабочий диапазон передатчика системы дистанционной блокировки дверей может быть сокращен, или передатчик системы дистанционной блокировки дверей может не работать.

   2. Проверьте емкость батареи передатчика.

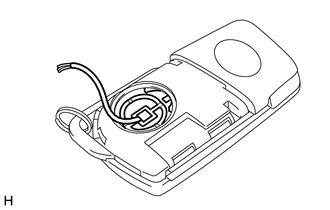

      1. Извлеките батарею из неработоспособного передатчика системы дистанционной блокировки дверей. Присоедините провод (диаметром 0,6 мм (0,0236 дюйма) или менее, включая оплетку провода) клейкой лентой или аналогичным материалом к отрицательному контакту.

         Нажмите здесьЩелкните по следующей ссылке

         Note:

         Не обматывайте провод вокруг контакта, не зажимайте его между контактами и не припаивайте его. Контакт может деформироваться или повредиться, и батарею передатчика будет невозможно установить правильно.

      2.

         Аккуратно потяните вывод из указанного на рисунке положения и установите ранее снятую батарею передатчика.

         Note:

         При замене батареи передатчика перед началом работ снимите статический заряд со своего тела, прикоснувшись, например, к автомобилю, чтобы предотвратить повреждение передатчика системы управления замками дверей.

      3.

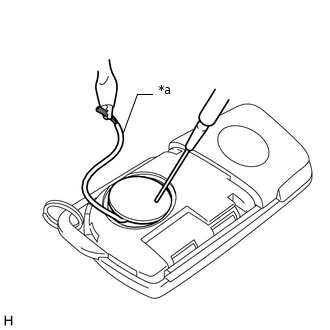

         *a

         GND

         Проверьте напряжение батареи передатчика.

         Tip:

         Измерьте напряжение батареи передатчика при нажатой кнопке блокировки или разблокировки на передатчике системы блокировки дверей.

         Номинальное напряжение

         Подключение диагностического прибора	Условие	Заданные условия
         Положительный (+) вывод батареи передатчика - отрицательный (-) вывод батареи передатчика	Зажигание выключено, все двери закрыты, датчик блокировки нажат	2,5 - 3,2 В

         Если результат проверки не отвечает требованиям, замените батарею передатчика.
