ДВИГАТЕЛЬ В СБОРЕ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

Поскольку двигатель в сборе с трансмиссией имеет большую массу, при несоблюдении указаний, приведенных в руководстве по ремонту, подъемник двигателя может внезапно упасть. Поэтому при выполнении этой процедуры обязательно следуйте указаниям, приведенным в руководстве по ремонту.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СОБЕРИТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ

    • для HFC-134a (R134a)

      Нажмите здесьClick here

    • для HFO-1234yf (R1234yf)

      Нажмите здесьClick here

  2. СБРОСЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

    Нажмите здесьClick here

  3. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note:

    После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода вспомогательной аккумуляторной батареи.

    Нажмите здесьClick hereClick hereClick hereClick here

  4. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 3 В СБОРЕ (для моделей с запасным колесом)

    Нажмите здесьClick hereClick hereClick hereClick here

  5. СНИМИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

    Нажмите здесьClick hereClick hereClick hereClick here

  6. СНИМИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

    Нажмите здесьClick hereClick hereClick hereClick here

  7. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Нажмите здесьClick here

  8. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Нажмите здесьClick here

  9. СНИМИТЕ КРЫШКУ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ АККУМУЛЯТОРНОЙ БАТАРЕИ ГИБРИДНОЙ СИСТЕМЫ

    Нажмите здесьClick here

  10. СНИМИТЕ ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ

    Нажмите здесьClick here

  11. РАСПОЛОЖИТЕ ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО

  12. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1 В СБОРЕ

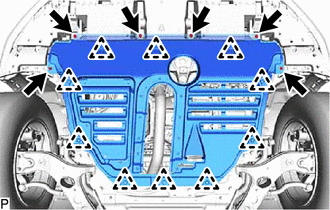

    1. A328450

      Выверните 2 винта, 4 болта, освободите 10 фиксаторов и снимите защиту картера двигателя № 1.

  13. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ

    1. A328504

      Снимите 2 фиксатора и снимите правую заднюю защиту картера двигателя.

  14. СНИМИТЕ ЗАДНЮЮ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

    1. A327287

      Снимите 2 фиксатора и снимите левую заднюю защиту картера двигателя.

  15. СНИМИТЕ ЛЕВУЮ ЦЕНТРАЛЬНУЮ ПАНЕЛЬ ПЕРЕДНЕГО ПОЛА

    Нажмите здесьClick here

  16. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

    Нажмите здесьClick here

  17. СЛЕЙТЕ МОТОРНОЕ МАСЛО

    Нажмите здесьClick here

  18. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ (для инвертора)

    Нажмите здесьClick here

  19. СЛЕЙТЕ ЖИДКОСТЬ ДЛЯ ГИБРИДНОЙ ТРАНСМИССИИ

    Нажмите здесьClick here

  20. СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ КРОНШТЕЙНА РАДИАТОРА

    Нажмите здесьClick hereClick here

  21. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ

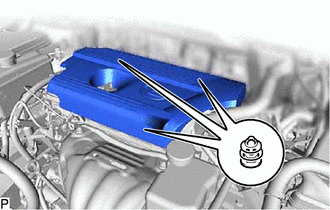

    1. A327288

      Извлеките 3 штифта и снимите крышку двигателя № 1 в сборе.

      Note:

      При снятии обязательно поднимайте крышку двигателя № 1 вверх. Если тянуть крышку двигателя № 1 в сборе на себя, можно повредить крышку двигателя № 1.

  22. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

    Нажмите здесьClick here

  23. СНИМИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

    1. Снимите фильтрующий элемент воздушного фильтра в сборе.

  24. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

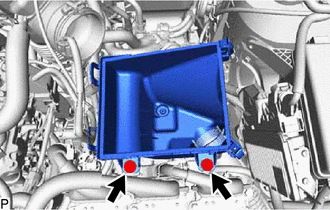

    1. A311117

      Выверните 2 болта и снимите корпус воздушного фильтра в сборе.

  25. СНИМИТЕ ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ

    Нажмите здесьClick hereClick here

  26. ОТСОЕДИНИТЕ НАПОЛЬНЫЙ ЖГУТ ПРОВОДОВ № 2

    CAUTION:

    Не забывайте надевать электроизолирующие перчатки.

    Note:

    Оберните снятые контакты изолентой, чтобы изолировать их.

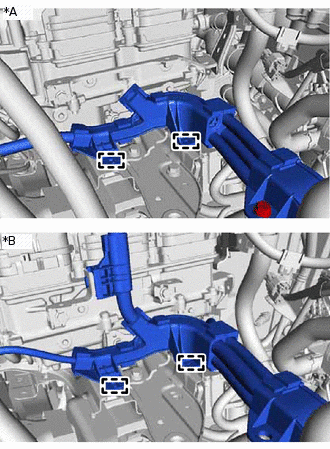

    1. A327289C02

      *A

      Для моделей с приводом на одну ось

      *B

      Модели с постоянным полным приводом

      Отсоедините 2 зажима и снимите напольный провод № 2 с кронштейна инвертора.

    2. A314337

      Выверните болт.

    3. A327290

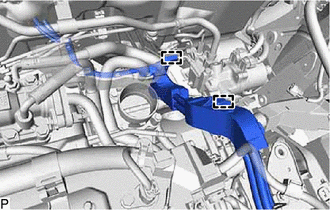

      Отсоедините 2 зажима и напольный провод № 2 от гибридной трансмиссии в сборе.

  27. СНИМИТЕ НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ ИНВЕРТОРА С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ

    1. A311141

      Выверните 2 болта и снимите насос системы охлаждения инвертора с электродвигателем в сборе с кронштейна инвертора.

  28. СНИМИТЕ КРОНШТЕЙН ИНВЕРТОРА В СБОРЕ

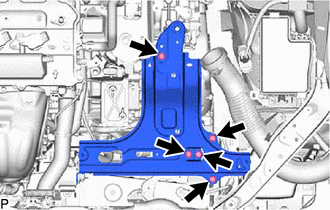

    1. A331130

      Выверните 5 болтов и снимите кронштейн инвертора в сборе.

  29. СНИМИТЕ ECM

    Нажмите здесьClick here

  30. ОТСОЕДИНИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК РАДИАТОРА В СБОРЕ

    1. Выверните 2 болта и отсоедините расширительный бачок радиатора.

  31. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ ВЕНТИЛЯТОРА И ГЕНЕРАТОРА

    Нажмите здесьClick here

  32. ОТСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 2

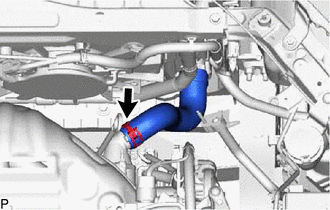

    1. A311120

      Сдвиньте хомут шланга и отсоедините шланг радиатора № 2 от впускного патрубка охлаждающей жидкости.

  33. СНИМИТЕ ХОМУТ ШЛАНГА РАДИАТОРА

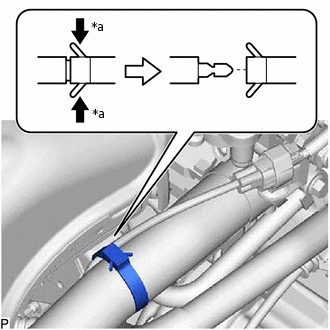

    1. A311118C02

      *a

      Нажмите

      Снимите хомут шланга радиатора.

  34. ОТСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 1

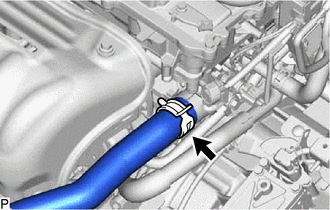

    1. A311119

      Сдвиньте фиксатор и отсоедините патрубок радиатора № 1 от головки блока цилиндров.

  35. ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ В СБОРЕ

    Нажмите здесьClick here

  36. ОТСОЕДИНИТЕ ТРУБКУ НИЗКОГО ДАВЛЕНИЯ В СБОРЕ

    Нажмите здесьClick here

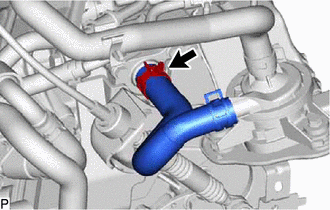

  37. СНИМИТЕ ШЛАНГ СИСТЕМЫ ОХЛАЖДЕНИЯ ИНВЕРТОРА № 3

    1. A311121

      Сдвиньте фиксатор шланга и снимите шланг системы охлаждения инвертора № 3 с гибридной трансмиссии в сборе.

  38. СНИМИТЕ ШЛАНГ СИСТЕМЫ ОХЛАЖДЕНИЯ ИНВЕРТОРА № 5

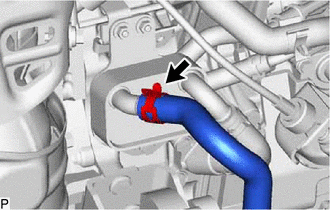

    1. A311122

      Сдвиньте фиксатор шланга и снимите шланг системы охлаждения инвертора № 5 с охладителя электродвигателя.

  39. ОТСОЕДИНИТЕ ПРОВОД СОЕДИНЕНИЯ С МАССОЙ

    1. A311125

      Выверните болт, освободите 2 зажима жгута проводов и отсоедините провод соединения с массой.

  40. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ

    1. A311124

      Выверните болт, освободите 3 зажима жгута проводов и отсоедините жгут проводов.

    2. A311123

      Отверните гайку.

    3. Отсоедините 3 разъема и освободите 2 захвата, чтобы отсоединить жгут проводов от блока реле № 1 моторного отсека.

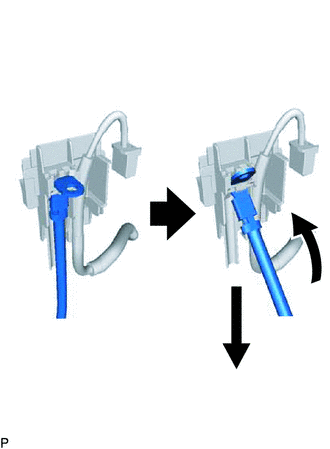

    4. A313489

      Отсоедините вывод от боковой крышки блока реле № 1 моторного отсека, как показано на рисунке.

  41. ОТСОЕДИНИТЕ ТОПЛИВОПРОВОД В СБОРЕ

    Нажмите здесьClick here

  42. ОТСОЕДИНИТЕ ВЫПУСКНОЙ ПАТРУБОК ОТОПИТЕЛЯ

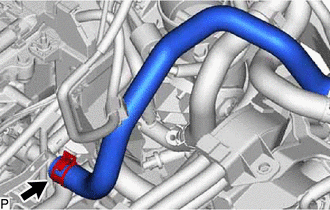

    1. A311143

      Сдвиньте хомут и отсоедините входной патрубок отопителя от головки блока цилиндров.

  43. ОТСОЕДИНИТЕ ВЫПУСКНОЙ ПАТРУБОК ОТОПИТЕЛЯ

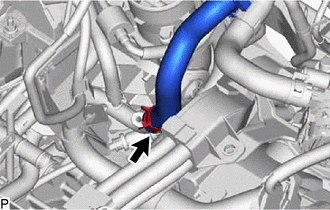

    1. A311144

      Для моделей с системой РОГ:

      Сдвиньте хомут шланга и отсоедините выходной патрубок отопителя от трубы РОГ № 1.

    2. Для моделей без системы РОГ:

      Сдвиньте хомут и отсоедините выходной патрубок отопителя от перепускного патрубка охлаждающей жидкости № 3.

  44. ОТСОЕДИНИТЕ ТРОС МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

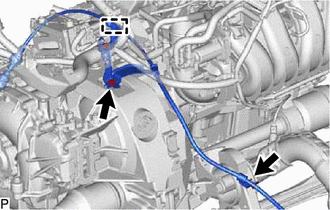

    1. A311127

      Освободите зажим и отсоедините троса механизма переключения передач в сборе от кронштейна.

    2. Выверните 2 болта и отсоедините трос механизма переключения передач в сборе от гибридной трансмиссии и задней подушки опоры двигателя.

    3. A311126

      Отверните гайку и отсоедините трос механизма переключения передач в сборе от рычага приводного вала.

    4. Снимите фиксатор и отсоедините трос механизма переключения передач в сборе от кронштейна троса.

  45. СНИМИТЕ ШУМОИЗОЛИРУЮЩУЮ НАКЛАДКУ КОЖУХА ВЫХОДНОГО ОТВЕРСТИЯ РУЛЕВОЙ КОЛОНКИ

    Нажмите здесьClick here

  46. ОТСОЕДИНИТЕ ПРОМЕЖУТОЧНЫЙ ВАЛ № 2 РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ

    Нажмите здесьClick here

  47. ОТСОЕДИНИТЕ КОЖУХ ВЫХОДНОГО ОТВЕРСТИЯ РУЛЕВОЙ КОЛОНКИ № 1

    Нажмите здесьClick here

  48. ОТВЕРНИТЕ ГАЙКУ ВАЛА ЛЕВОЙ ПЕРЕДНЕЙ ПОЛУОСИ

    Нажмите здесьClick here

  49. ОТВЕРНИТЕ ГАЙКУ ВАЛА ПРАВОЙ ПЕРЕДНЕЙ ПОЛУОСИ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

  50. ОТСОЕДИНИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

    • Для моделей с AVS:

      Нажмите здесьClick here

    • Для моделей без AVS:

      Нажмите здесьClick here

  51. ОТСОЕДИНИТЕ ПРАВЫЙ ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

  52. ОТСОЕДИНИТЕ ЛЕВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

    Нажмите здесьClick here

  53. ОТСОЕДИНИТЕ ПРАВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

  54. ОТСОЕДИНИТЕ НАКОНЕЧНИК ЛЕВОЙ РУЛЕВОЙ ТЯГИ В СБОРЕ

    Нажмите здесьClick here

  55. ОТСОЕДИНИТЕ НАКОНЕЧНИК ПРАВОЙ РУЛЕВОЙ ТЯГИ В СБОРЕ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

  56. ОТСОЕДИНИТЕ ЛЕВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

    Нажмите здесьClick here

  57. ОТСОЕДИНИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

  58. СНИМИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ

    Нажмите здесьClick hereClick here

  59. СНИМИТЕ СТОПОРНОЕ КОЛЬЦО ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА

    Нажмите здесьClick hereClick here

  60. СНИМИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ

    Нажмите здесьClick hereClick here

  61. СНИМИТЕ НИЖНЮЮ КРЫШКУ КАРТЕРА МАХОВИКА

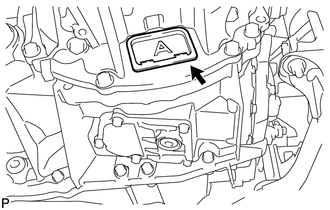

    1. A259962

      Снимите нижнюю крышку картера маховика.

  62. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ

    Нажмите здесьClick here

  63. СНИМИТЕ ЛЕВОЕ УСИЛЕНИЕ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Нажмите здесьClick here

  64. СНИМИТЕ ПРАВОЕ УСИЛЕНИЕ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Нажмите здесьClick here

  65. УСТАНОВИТЕ КРЮК ДЛЯ ВЫВЕШИВАНИЯ ДВИГАТЕЛЯ

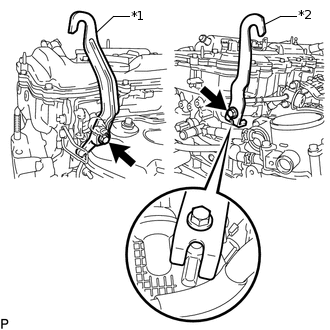

    1. A337780C01

      *1

      Крюк для вывешивания двигателя № 1

      *2

      Крюк для вывешивания двигателя № 2

      Установите 2 крюка для вывешивания двигателя, закрепив их 2 болтами, как показано на рисунке.

      43 Н*м

      438 кгс*см

      32 фунт-сила-фута

      Tip:

      Крюк для вывешивания двигателя № 1

      12281-36020

      Крюк для вывешивания двигателя № 2

      12282-36021

      Болт

      91552-81025

      91552-81040

  66. СНИМИТЕ ДВИГАТЕЛЬ В СБОРЕ С ТРАНСМИССИЕЙ В БЛОКЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ

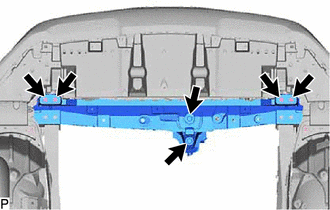

    1. A327291

      Выверните 6 болтов и снимите переднюю поперечину в сборе.

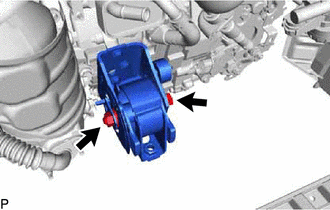

    2. A311131

      Выверните стяжной болт и снимите гайку и переднюю подушку опоры двигателя.

      Note:

      Ослабьте стяжной болт, удерживая гайку на месте.

    3. Установите подъемник двигателя под двигатель.

      Note:

      • Поместите двигатель на деревянные бруски или аналогичное приспособление так, чтобы он располагался без перекоса.

      • A346911C02

        *1

        Накладка водяной рубашки электродвигателя № 2 в сборе

        Во избежание утечек охлаждающей жидкости не следует устанавливать приспособления для регулировки высоты подвески или приспособление для подъемника платформенного типа на накладку водяной рубашки электродвигателя № 2 в сборе.

    4. A327292

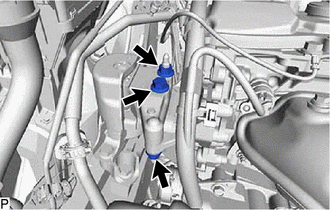

      Выверните болт, отверните 2 гайки и отсоедините правую подушку опоры двигателя.

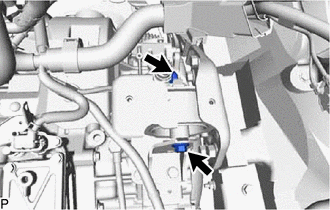

    5. A311133

      Выверните стяжной болт, снимите гайку и отсоедините левую подушку опоры двигателя.

    6. A311134

      Выверните 6 болтов и снимите правую и левую задние скобы элемента передней подвески.

    7. A311135

      Выверните 2 болта и снимите подрамник передней подвески в сборе.

    8. С помощью подъемника двигателя медленно снимите двигатель с автомобиля.

      Note:

      • Убедитесь, что перемещению двигателя не мешают провода и шланги.

      • Опуская двигатель, снятый с автомобиля, не допускайте его касания кузова автомобиля.

    9. С помощью устройства для подъема двигателя и цепного блока подвесьте двигатель.

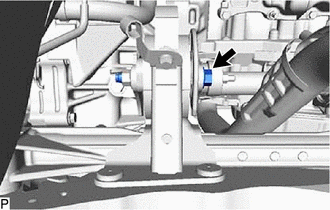

    10. A327293

      Выверните стяжной болт, отверните гайку и снимите поперечину передней подвески с двигателя с трансмиссией.

      Note:

      Не допускайте повреждения каких-либо деталей и узлов двигателя или трансмиссии.

      Tip:

      Поднимите двигатель с трансмиссией в сборе, удерживая его в горизонтальном положении.

  67. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ

    Нажмите здесьClick here

  68. СНИМИТЕ МАСЛЯНЫЙ РАДИАТОР ТРАНСМИССИИ В СБОРЕ

    Нажмите здесьClick here

  69. СНИМИТЕ ГИБРИДНУЮ ТРАНСМИССИЮ В СБОРЕ

    Нажмите здесьClick here

  70. ЗАКРЕПИТЕ ДВИГАТЕЛЬ В СБОРЕ

    1. С помощью деревянных брусков или приспособлений для подъемника платформенного типа установите двигатель на плоскую поверхность.

      Note:

      • Поместите деревянные бруски или приспособления для подъемника платформенного типа так, чтобы двигатель располагался без перекоса.

      • Во избежание деформации поддона картера не устанавливайте какие-либо приспособления на поддон картера двигателя или трансмиссию.

      • Выполните эту операцию, поддерживая двигатель в сборе с помощью стропы и цепного блока.

  71. СНИМИТЕ ПЕРВИЧНЫЙ АМОРТИЗАТОР ТРАНСМИССИИ

    Нажмите здесьClick here

  72. СНИМИТЕ МАХОВИК В СБОРЕ

    Нажмите здесьClick here

  73. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

  74. ЗАКРЕПИТЕ ДВИГАТЕЛЬ НА СТЕНДЕ ДЛЯ ДВИГАТЕЛЯ

    Note:

    • Следите за углом подъемного устройства, так как возможны деформация и повреждение двигателя в сборе или крюков для вывешивания двигателя при неправильном угле.

    • За исключением операций установки двигателя в сборе на стенд для двигателя и снятия двигателя в сборе со стенда для двигателя не выполняйте работы с подвешенным двигателем, так как они опасны.

    1. Закрепите двигатель на стенде для двигателя с помощью болтов.

    2. Выверните 2 болта и снимите 2 крюка для вывешивания двигателя.

  75. СНИМИТЕ ПОДУШКУ ЗАДНЕЙ ОПОРЫ ДВИГАТЕЛЯ

    Tip:

    Данную процедуру необходимо выполнять только в том случае, если требуется замена задней подушки опоры двигателя.

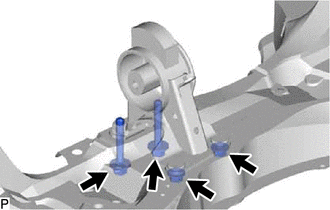

    1. A311137

      Выверните 2 болта, отверните 2 гайки и снимите заднюю подушку опоры двигателя.

  76. СНИМИТЕ ПРАВУЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ

    Tip:

    Данную процедуру необходимо выполнять только в том случае, если требуется замена правой подушки опоры двигателя.

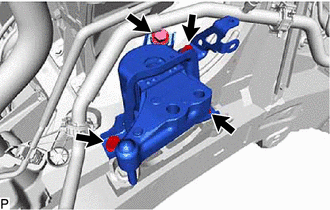

    1. A327294

      Выверните болт и снимите кронштейн расширительного бачка радиатора.

    2. Выверните 3 болта и снимите правую подушку опоры двигателя в сборе.

  77. СНИМИТЕ РАСПОРНУЮ ВТУЛКУ ОПОРЫ ДВИГАТЕЛЯ

    Tip:

    Данную процедуру необходимо выполнять только в том случае, если требуется замена распорной втулки опоры двигателя.

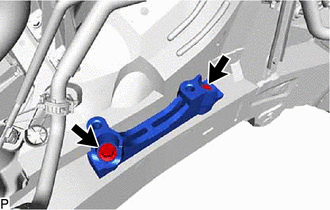

    1. A327295

      Выверните 2 болта и снимите распорную втулку опоры двигателя.

  78. СНИМИТЕ ЛЕВУЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ

    Tip:

    Данную процедуру необходимо выполнять только в том случае, если требуется замена левой подушки опоры двигателя.

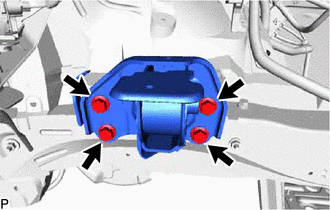

    1. A311140

      Выверните 4 болта и снимите левую подушку опоры двигателя.

  79. СНИМИТЕ КРОНШТЕЙН ПОДШИПНИКА ПРИВОДНОГО ВАЛА

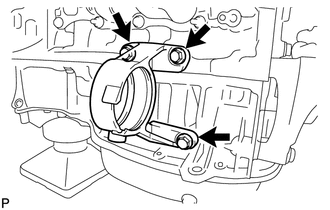

    1. A210628

      Выверните 3 болта и снимите кронштейн подшипника приводного вала.
