ЗАДНИЙ БАМПЕР СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ

  2. СНИМИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА

    Click here

  3. СНИМИТЕ ОБЛИЦОВОЧНУЮ КОРОБКУ БАГАЖНОГО ОТДЕЛЕНИЯ

  4. СНИМИТЕ ЛЕВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

    Click here

  5. СНИМИТЕ ОБЛИЦОВКУ ЗАДНЕГО БАМПЕРА

    1. B313034

      Отсоедините разъем заднего фонаря.

    2. Освободите зажим и отсоедините жгут проводов.

    3. B313035

      Отсоедините изолирующую втулку и вытяните жгут проводов.

    4. B313036

      Выверните 2 винта.

    5. B313037E01

      Наклейте защитную ленту вокруг накладки заднего бампера.

      Table 1. Обозначения на рисунке

      *1

      Защитная клейкая лента
    6. B313038

      С помощью съемника фиксаторов освободите 6 фиксаторов.

    7. B313039

      Снимите фиксатор.

      Tip:

      Порядок выполнения работ для левой и правой стороны одинаков.

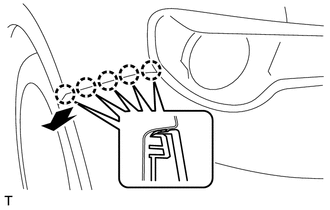

    8. B313040

      Освободите 5 захватов, как показано на рисунке.

      Tip:

      Порядок выполнения работ для левой и правой стороны одинаков.

    9. B313041

      Освободите 3 направляющие и снимите накладку заднего бампера.
