ПЕРЕКЛЮЧАТЕЛЬ ПРОТИВООБЛЕДЕНИТЕЛЯ ВЕТРОВОГО СТЕКЛА ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПРОТИВООБЛЕДЕНИТЕЛЯ ВЕТРОВОГО СТЕКЛА

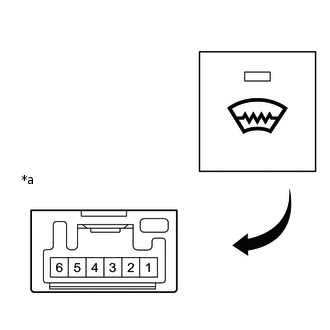

    1. B509869C01

      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель противообледенителя ветрового стекла)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      5 - 2

      Нажат переключатель противообледенителя ветрового стекла

      Менее 1 Ом

      5 - 2

      Переключатель противообледенителя ветрового стекла не нажат

      10 кОм или более

      Если результат не соответствует требованиям, замените выключатель противообледенителя ветрового стекла.

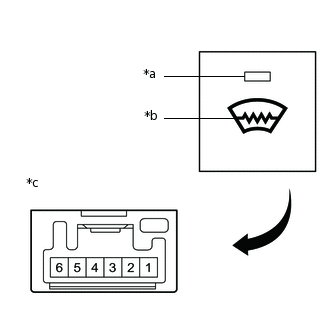

    2. B509869C02

      *a

      Контрольная лампа

      *b

      Освещение

      *c

      Устройство с неподсоединенным жгутом проводов

      (переключатель противообледенителя ветрового стекла)

      Убедитесь, что загорелась контрольная лампа.

      СООТВ

      Подключение аккумуляторной батареи

      Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 5

      Отрицательный (-) вывод аккумуляторной батареи → 4

      Индикатор переключателя противообледенителя ветрового стекла горит

      Если результат не соответствует требованиям, замените выключатель противообледенителя ветрового стекла.

    3. Убедитесь, что освещение работает.

      OK

      Подключение аккумуляторной батареи

      Номинальное сопротивление

      Положительный (+) вывод аккумуляторной батареи → 6

      Отрицательный (-) вывод аккумуляторной батареи → 1

      Подсветка переключателя противообледенителя ветрового стекла горит

      Если результат не соответствует требованиям, замените выключатель противообледенителя ветрового стекла.
