СИСТЕМА МОНИТОРА ЗАДНЕГО ВИДА, диагностический DTC:C1625

Код DTC Наименование DTC
C1625 Обрыв или короткое замыкание в цепи +B датчика угла поворота рулевого колеса

ОПИСАНИЕ

  • Этот код DTC регистрируется, если телекамера контроллер получает по шине CAN сигнал от датчика положения рулевого колеса, который указывает на неисправность системы питания.

  • Данный код DTC регистрируется, если задняя телекамера в сборе получает по шине CAN сигнал от датчика положения рулевого колеса, который указывает на неисправность системы питания.

Table 1. Контроллер телекамеры

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

DTC выводится

C1625

Обрыв или короткое замыкание в цепи +B датчика угла поворота рулевого колеса

Обрыв или короткое замыкание в цепи +B датчика угла поворота рулевого колеса

  • Жгут или разъем

  • Датчик положения рулевого колеса

Контроллер телекамеры
Table 2. Задняя телекамера в сборе

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

DTC выводится

C1625

Обрыв или короткое замыкание в цепи +B датчика угла поворота рулевого колеса

Обрыв или короткое замыкание в цепи +B датчика угла поворота рулевого колеса

  • Жгут или разъем

  • Датчик положения рулевого колеса

Задняя телекамера в сборе

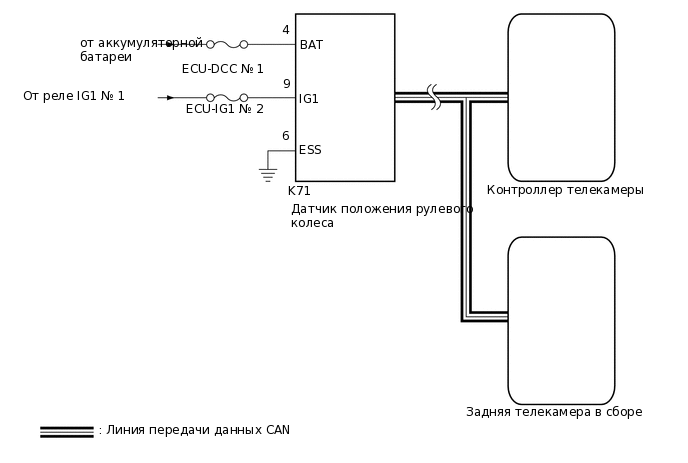

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E372789E01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Поскольку система панорамного обзора имеет функции, которые используют систему передачи данных CAN, сначала убедитесь в отсутствии неисправностей в системе передачи данных, проверив функции шины CAN согласно инструкциям раздела "Порядок поиска неисправностей". Затем выполните следующую последовательность проверки.

  • Если отображается на дисплее радиоприемника После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи, скорректируйте нейтральное положение рулевого колеса.

    Нажмите здесьClick here

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы панорамного обзора.

    Нажмите здесьClick here

  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИСТОЧНИК ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА)

    1. Отсоедините разъем K71 датчика положения рулевого колеса.

      Нажмите здесьClick here

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      K71-6 (ESS) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      K71-9 (IG1) - K71-6 (ESS)

      Зажигание включено (IG)

      11–14 В

      K71-4 (BAT) - K71-6 (ESS)

      Всегда

      11-14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

    Нажмите здесьClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
