ПЕРЕХОДНИК СТЕРЕОГНЕЗДА В СБОРЕ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ЖГУТ ПРОВОДОВ РАДИОПРИЕМНИКА




   1.

      Введите в зацепление зажимы, чтобы закрепить жгут проводов радиоприемника.

2. УСТАНОВИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

   Нажмите здесь Click here

3. УСТАНОВИТЕ ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ

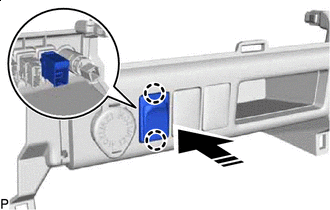

   1. для моделей без переключателя 4WD:




      1.

         Направление установки

         Введите в зацепление захваты, чтобы установить переходник стереогнезда № 1 в сборе.

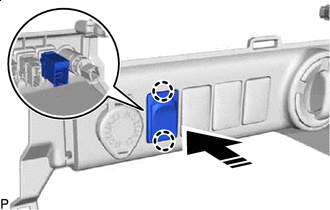

   2. Для моделей с выключателем 4WD:




      1.

         Направление установки

         Введите в зацепление захваты, чтобы установить переходник стереогнезда № 1 в сборе.

4. УСТАНОВИТЕ НИЖНЮЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

   Нажмите здесь Click here

5. УСТАНОВИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с автоматическим кондиционером)

   Нажмите здесь Click here

6. УСТАНОВИТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ В СБОРЕ (для моделей с кондиционером с ручным управлением)

   Нажмите здесь Click here

7. УСТАНОВИТЕ РУЧКУ УПРАВЛЕНИЯ (для моделей с кондиционером с ручным управлением)

   Нажмите здесь Click here

8. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

   Нажмите здесь Click here

9. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

   Нажмите здесь Click here

10. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ

    Нажмите здесь Click here

11. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ДЕРЖАТЕЛЯ ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ НА ПАНЕЛИ ПРИБОРОВ

    Нажмите здесь Click here

12. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).
