LUBRICATION SYSTEM PARTS LOCATION

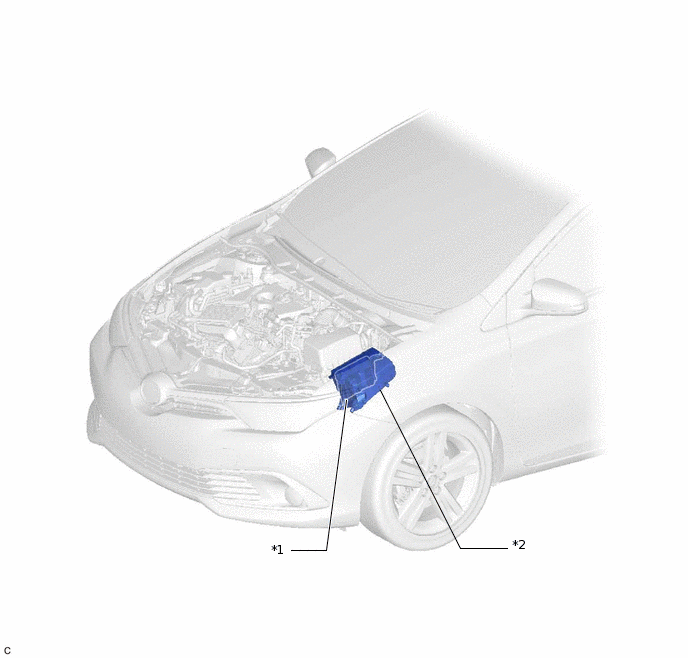

ILLUSTRATION
*1 |
ECM |
*2 |
NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - EFI NO. 1 FUSE - EFI-MAIN FUSE - EFI-MAIN RELAY |

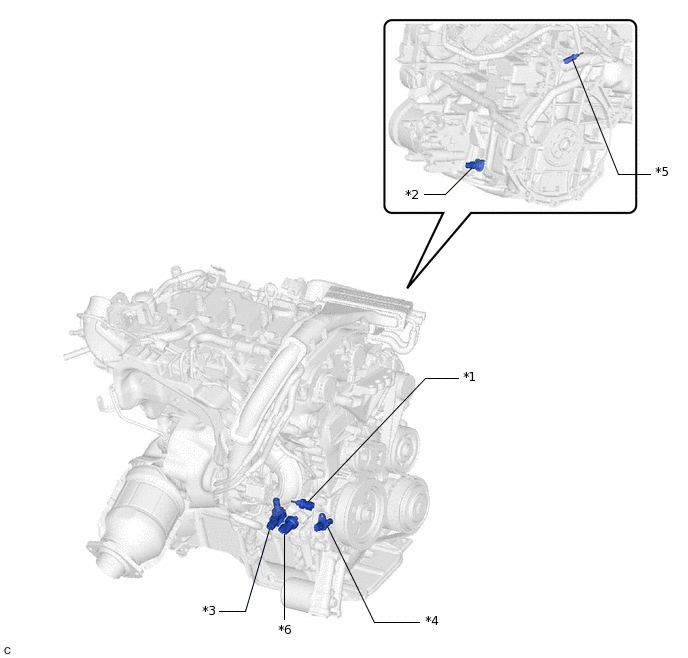

ILLUSTRATION
*1 |
ENGINE OIL TEMPERATURE SENSOR |
*2 |
ENGINE OIL LEVEL SENSOR |
*3 |
OIL PRESSURE SWITCHING VALVE ASSEMBLY |
*4 |
CRANKSHAFT POSITION SENSOR |
*5 |
ENGINE COOLANT TEMPERATURE SENSOR |
*6 |
OIL PRESSURE SENDER GAUGE ASSEMBLY |
