ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже описаны необходимые процедуры (регулировка, калибровка, инициализация или регистрация), которые должны быть выполнены после снятия, установки или замены деталей при снятии/установке блока управления системы SRS.

Table 1. Необходимые процедуры после снятия / установки / замены деталей
Заменяемая деталь или процедура	Необходимые процедуры	Последствия / неработающие функции, если необходимые процедуры не выполняются	Линк
Отсоедините провод от отрицательного вывода вспомогательной аккумуляторной батареи	Сохраните в памяти нейтральное положение рулевого колеса	Система LKA/LDA	Click here
		Интеллектуальная система ультразвуковой локации*1
		Предаварийная система безопасности
		Система освещения (наружного) Фары адаптивного головного бокового освещения
		Система адаптивного включения дальнего света
		Система помощи при парковке (для моделей с функцией помощи при параллельной парковке)	Click here
		Мониторная система помощи при парковке (для моделей без функции помощи при параллельной парковке)	Click here
		Система панорамного обзора	Click here
	Инициализируйте замок двери багажного отделения	Система управления замками дверей	Click here
	Сброс закрытого положения двери багажного отделения	Система автоматизированного привода двери багажного отделения	Click here

*1: При выполнении настройки с помощью GTS.

Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

CAUTION:
Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".

Нажмите здесьClick here

Note:
После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

Нажмите здесьClick here
СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

Нажмите здесьClick here
СНИМИТЕ ЧЕХОЛ ЗАПАСНОГО КОЛЕСА (для моделей с компактным запасным колесом)

Нажмите здесьClick here
СНИМИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

Нажмите здесьClick here
СНИМИТЕ ЗАДНИЙ НАПОЛЬНЫЙ КОВРИК (для моделей без запасного колеса)

Нажмите здесьClick here
СНИМИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без запасного колеса)

Нажмите здесьClick here
ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

CAUTION:
После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

Note:
После подсоединения провода необходимо инициализировать некоторые системы.

Нажмите здесьClick here
СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

Нажмите здесьClick here
СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1

Нажмите здесьClick here
СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2

Нажмите здесьClick here
СНИМИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
1. Убедитесь, что питание выключено.
2. Убедитесь, что отсоединен провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

  CAUTION:
  После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

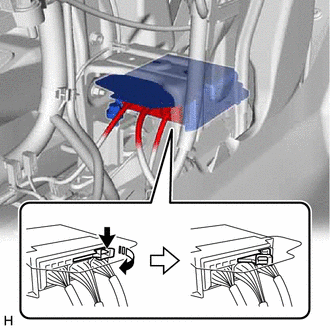

3. Отсоедините разъемы от центрального блока управления системы SRS, как показано на рисунке.

  Note:
  При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

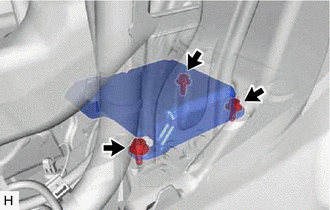

4. Выверните 3 болта и снимите блок управления системы SRS.
