ТОПЛИВНЫЙ НАСОС (для моделей без модуля насоса адсорбера) РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

*a

Трубка

Note:

• При разборке топливозаборника с насосом и датчиком уровня топлива в сборе не отсоединяйте трубопровод, указанный на рисунке. Это может привести к тому, что сборка топливозаборника с бензонасосом и датчиком уровня топлива в сборе будет невозможна, так как трубопровод вдавлен в пластину топливозаборника.

• В случае замены топливного фильтра, заменяйте его вместе с пластиной топливозаборника в сборе.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ

   Нажмите здесьClick hereClick here

2. СНИМИТЕ ТОПЛИВНЫЙ НАСОС

   1.

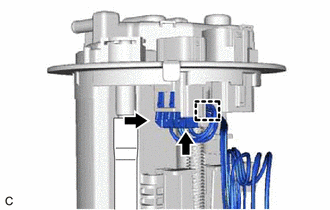

      Снимите защитный кожух с жгута проводов топливного насоса.

   2.

      Отсоедините 2 разъема жгута проводов топливного насоса.

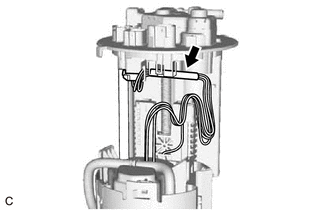

   3. Освободите хомут и отсоедините жгут проводов топливного насоса от пластины топливозаборника в сборе.

      Note:

      Будьте осторожны, чтобы не повредить жгут проводов.

   4.

      Освободите зажим и отсоедините топливопровод от топливного фильтра.

   5.

      *a	Защитная клейкая лента

      С помощью отвертки с обернутым изолентой концом, освободите 3 захвата.

   6.

      *a	Защитная клейкая лента

      С помощью отвертки с обернутым изолентой концом отсоедините топливный фильтр с расширительного топливного бачка.

      Note:

      • Соблюдайте осторожность, чтобы не повредить расширительный топливный бачок, топливный фильтр.

      • Осторожно вытяните поскольку топливным фильтром плотно установлено кольцевое уплотнение, между топливный фильтр и топливный бак.

      • Не выполняйте каких-либо операций, которые могут привести к отсоединению топливопровода от пластины топливозаборника или топливного фильтра в сборе, например, не прикладывайте чрезмерных усилий к топливопроводу.

        Нажмите здесьClick here

   7.

      Снимите кольцевое уплотнение с расширительного топливного бачка.

   8.

      Освободите захват и отсоедините жгут проводов топливного насоса от топливного насоса.

   9.

      *a	Топливный фильтр
      *b	Фильтр подачи топлива
      *c	Защитная клейкая лента

      С помощью отвертки с обернутым изолентой концом, освободите 3 захвата и снимите топливный насос с топливного фильтра.

      Note:

      • Не допускайте повреждения топливного фильтра и всасывающего фильтра.

      • Не снимайте всасывающий фильтр с топливного насоса.

   10.

       Отсоедините разъем жгута проводов топливного насоса, чтобы снять жгут проводов топливного насоса с топливного насоса.

   11.

       *1	Кольцевое уплотнение
       *2	Распорная втулка топливного насоса
       *a	5,0 мм (0,197 дюйма)

       Снимите кольцевое уплотнение и распорную втулку топливного насоса с топливного насоса.

       Note:

       Не допускайте повреждения уплотнительной поверхности.

       Tip:

       Если кольцевое уплотнение осталось в топливном фильтре, извлеките его при помощи проволочного щупа (диаметром 1 мм (0,0394 дюйма)), согнутого, как показано на рисунке.
