ПЕРЕКЛЮЧАТЕЛЬ ПРОТИВООБЛЕДЕНИТЕЛЯ ВЕТРОВОГО СТЕКЛА ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ПРОТИВООБЛЕДЕНИТЕЛЯ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ

   1. Проверьте жгут проводов и разъем.

      1.

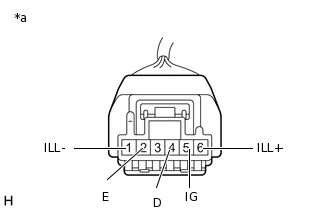

         *a	Вид спереди разъема со стороны жгута проводов: (к выключателю противообледенителя переднего стеклоочистителя)

         Отсоедините разъем переключателя противообледенителя переднего стеклоочистителя.

      2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

         Номинальное напряжение

         Подключение диагностического прибора	Условие	Заданные условия
         6 (ILL+) - 1 (ILL-)	Переключатель ближнего/дальнего света фар выкл. → в положении TAIL или HEAD	Менее 1 В → 11-14 В
         4 (D) - 2 (E)	Зажигание включено (IG)	11–14 В
         2 (IG) - 5 (E)	Зажигание включено (IG)	11—14 В

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         1 (ILL-) - масса	Всегда	Менее 1 Ом
         2 (E) - масса	Всегда	Менее 1 Ом

   2. Убедитесь, что выключатель противообледенителя переднего стеклоочистителя работает.

      1.

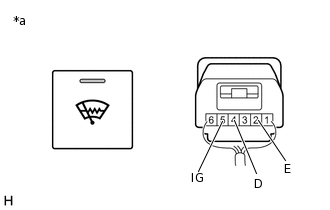

         *a	Устройство с подсоединенным жгутом проводов (Выключатель противообледенителя переднего стеклоочистителя)

         Подсоедините разъем выключателя противообледенителя переднего стеклоочистителя.

      2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

         Номинальное напряжение

         Подключение диагностического прибора	Условие	Заданные условия
         4 (D) - 2 (E)	Зажигание включено (IG), переключатель противообледенителя переднего стеклоочистителя (OFF → ON)	От 11 до 14 В → ниже 1 В (после 12–18 минут: 11–14 В)
         2 (IG) - 5 (E)	Зажигание включено (IG)	11–14 В

         Если результат не соответствует требованиям, замените выключатель противообледенителя переднего стеклоочистителя.

   3.

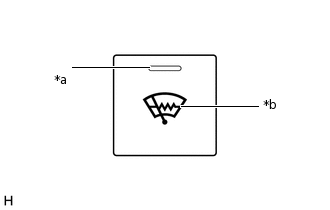

      *a	Контрольная лампа
      *b	Освещение

      Убедитесь, что загорелась контрольная лампа.

      1. Выключатель зажигания переводится в состояние ON (ВКЛ) (IG).

      2. Убедитесь, что контрольная лампа загорается, когда выключатель противообледенителя переднего стеклоочистителя включается и выключается приблизительно через 15 минут.

         СООТВ

         Контрольная лампа выключается.

         Если результат не соответствует требованиям, замените выключатель противообледенителя переднего стеклоочистителя.

   4. Убедитесь, что освещение работает.

      1. Убедитесь в том, что освещение работает при переводе переключателя ближнего/дальнего света фар из выключенного положения в положение TAIL или HEAD.

         OK

         Освещение работает.

         Если результат не соответствует требованиям, замените выключатель противообледенителя переднего стеклоочистителя.
