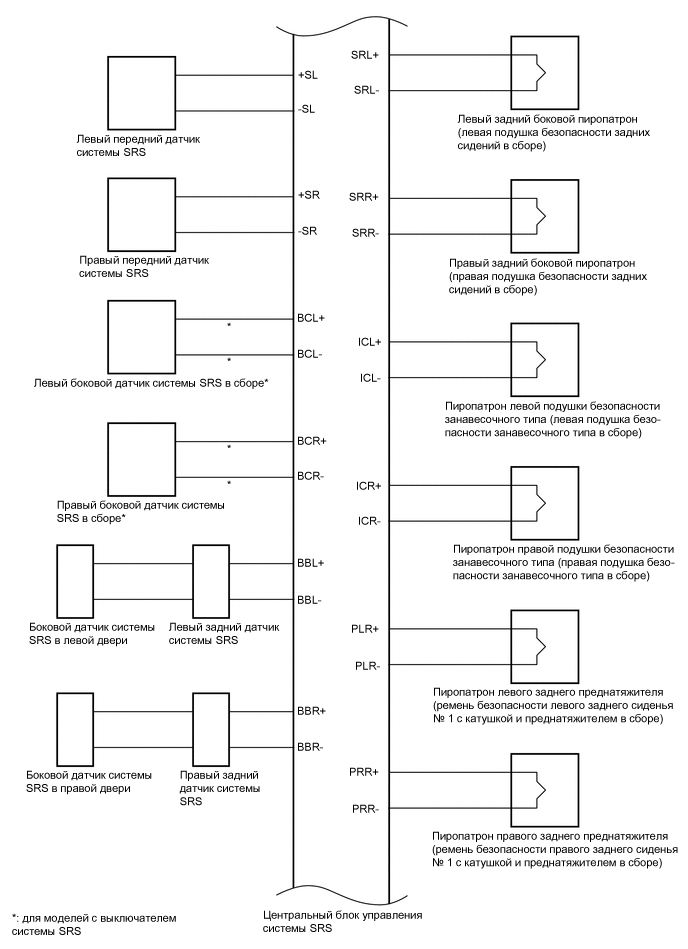

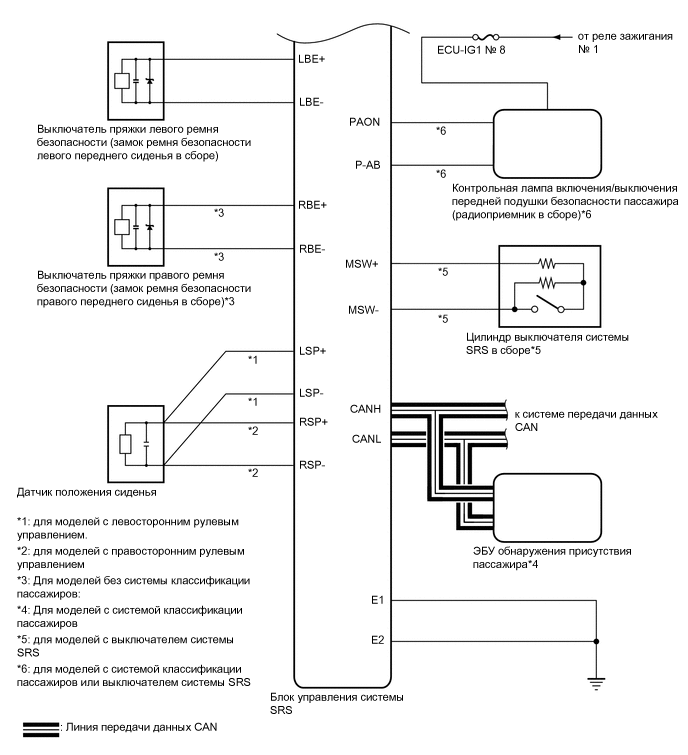

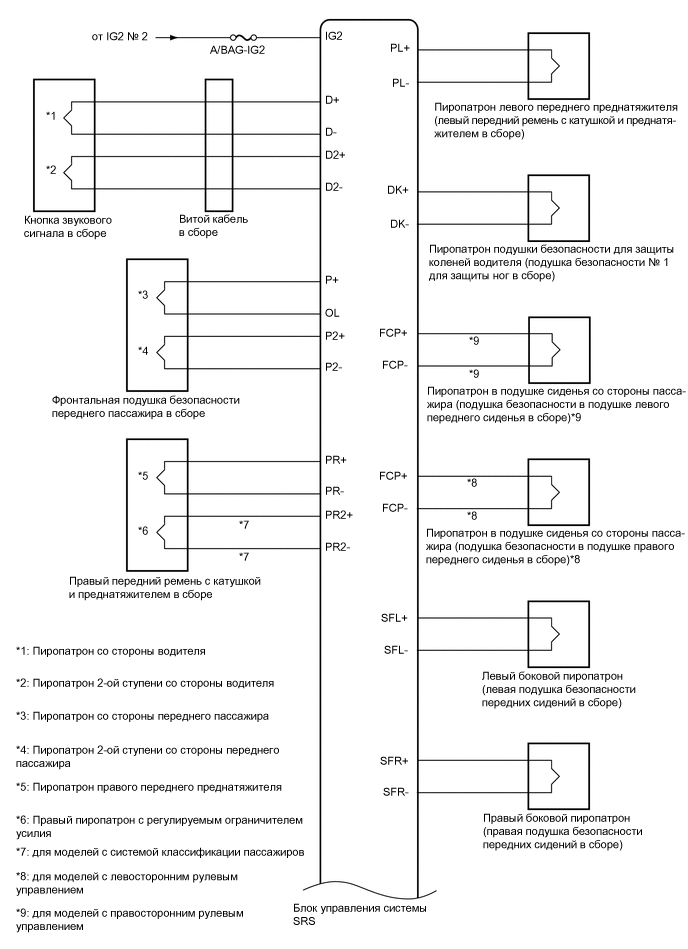

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ СХЕМА СИСТЕМЫ

C341605C01
C341620E01
C341621E01
Table 1. Таблица обмена данными

Передающий ЭБУ

(передатчик)

Принимающий ЭБУ

Сигнал

Метод передачи данных

Блок управления системы SRS*

ЭБУ обнаружения присутствия пассажира

  • Сигнал обнаружения столкновения

CAN

Блок управления системы SRS

ЭБУ гибридной системы в сборе

  • Сигнал обнаружения столкновения

Блок управления системы SRS

Щиток приборов в сборе

  • Сигнал запроса на включение контрольной лампы аварийного состояния SRS

  • Сигнал выключателя пряжки ремня безопасности сиденья пассажира

  • Сигнал диагностики (DTC)

Блок управления системы SRS

Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

  • Сигнал выключателя пряжки ремня безопасности сиденья водителя

ЭБУ обнаружения присутствия пассажира*

Блок управления системы SRS

  • Сигнал неисправности системы классификации пассажиров

  • Сигнал ошибки точки нуля системы классификации пассажиров

  • Сигнал состояния занятости сиденья пассажира

  • Сигнал состояния выключателя пряжки ремня безопасности пассажира

ЭБУ гибридной системы в сборе

Центральный блок управления системы SRS

  • Сигнал положения рычага переключения передач

  • Сигнал режима активной диагностики

ECM

Блок управления системы SRS

  • Сигнал частоты вращения коленчатого вала двигателя

ЭБУ системы противоскольжения в сборе

Центральный блок управления системы SRS

  • Сигнал скорости автомобиля

  • Стоп-сигнал

Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

Блок управления системы SRS

  • Сигнал счетчика пути

  • Сигнал счетчика времени

  • *: Для моделей с системой классификации пассажиров
