СИСТЕМА ПРЕДУПРЕЖДЕНИЯ ОБ УХОДЕ С ПОЛОСЫ ПОДРОБНОЕ ОПИСАНИЕ ЩИТКА ПРИБОРОВ

  1. ПРИНЦИП РАБОТЫ

    1. Щиток приборов включает контрольные лампы, выводит сообщения на мультиинформационный дисплей, а также включает многофункциональный зуммер (встроенный в щиток приборов) в соответствии с текущим состоянием.

      Table 1. Система предупреждения об уходе с полосы включена, динамическая радарная система круиз-контроля выключена

      Условие

      Мультиинформационный дисплей

      Контрольная лампа LDA

      Многофункциональный зуммер

      • Приблизительно 50 км/час (32 мили в час) и более

      • Разделительные линии не обнаружены

      		 Y167583

      Горит

      -

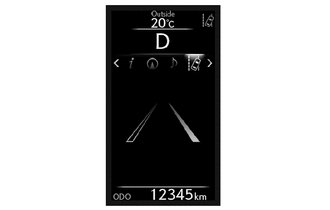

      • Менее приблизительно 50 км/час (32 миля в час)

      • Приблизительно 50 км/час (32 мили в час) и более

      • Обнаружена одна разделительная линия

      		 Y169080

      Горит

      -

      • Приблизительно 50 км/час (32 мили в час) и более

      • Обнаружена разделительная линия

      		 Y167584

      Горит

      -

      Разделительные линии отображаются независимо с левой и правой стороны в зависимости от условий обнаружения.

      • Приблизительно 50 км/час (32 мили в час) и более

      • Система предупреждения об уходе с полосы работает

      		 Y167585

      Горит

      Подает звуковой сигнал
      Table 2. Система предупреждения об уходе с полосы включена, динамическая радарная система круиз-контроля включена

      Условие

      Мультиинформационный дисплей

      Контрольная лампа LDA

      Многофункциональный зуммер

      • Приблизительно 50 км/час (32 мили в час) и более

      • Разделительные линии не обнаружены

      		 Y167587

      Горит

      -

      • Приблизительно 50 км/час (32 мили в час) и более

      • Обнаружена одна разделительная линия

      		 Y167588

      Горит

      -

      • Приблизительно 50 км/час (32 мили в час) и более

      • Разделительные линии обнаружены

      		 Y167589

      Горит

      -

      Разделительные линии отображаются независимо с левой и правой стороны в зависимости от условий обнаружения.

      • Приблизительно 50 км/час (32 мили в час) и более

      • Разделительные линии обнаружены

      • Система предупреждения об уходе с полосы работает

      		 Y167590

      Горит

      Подает звуковой сигнал
      Table 3. Предупреждения

      Условие

      Мультиинформационный дисплей

      Главная контрольная лампа аварийного состояния

      Многофункциональный зуммер

      Ненормальная температура камеры системы предупреждения об уходе с полосы.

      		 Y167592

      Горит

      Подает звуковой сигнал

      Неисправность системы

      		 Y167596

      Горит

      Подает звуковой сигнал

      Скорость автомобиля не превышает примерно 50 км/час (32 мили в час)

      		 Y167593

      -

      -
