ЗАМОК ПЕРЕДНЕЙ ДВЕРИ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже описаны необходимые процедуры (регулировка, калибровка, инициализация или регистрация), которые должны быть выполнены после снятия, установки или замены деталей при установке/снятии замка передней двери с электродвигателем в сборе.

Table 1. Необходимые процедуры после снятия / установки / замены деталей
Заменяемая деталь или выполняемая процедура	Необходимые процедуры	Последствия / неработающие функции, если необходимые процедуры не выполняются	Линк
Отсоедините провод от отрицательного вывода вспомогательной аккумуляторной батареи	Сохраните в памяти нейтральное положение рулевого колеса	Система LKA/LDA	Click here
		Интеллектуальная система ультразвуковой локации*1
		Предаварийная система безопасности
		Система освещения (наружного) Фары адаптивного головного бокового освещения
		Система адаптивного включения дальнего света
		Система помощи при парковке (для моделей с функцией помощи при параллельной парковке)	Click here
		Мониторная система помощи при парковке (для моделей без функции помощи при параллельной парковке)	Click here
		Система панорамного обзора	Click here
	Инициализируйте замок двери багажного отделения	Система управления замками дверей	Click here
	Сброс закрытого положения двери багажного отделения	Система автоматизированного привода двери багажного отделения	Click here
Стекло передней двери Направляющая стекла передней двери	Инициализируйте систему управления электрическими стеклоподъемниками	Функция автоматического подъема и опускания Функция травмобезопасности Функция дистанционного управления Функция управления, связанная с ключом Функция управления с помощью дистанционного передатчика Функция управления при выключении питания Функция травмобезопасности Функция предупреждения об открытом окне	Click here

*1: При выполнении настройки с помощью GTS.

Нажмите здесьClick here Click here

Tip:

Порядок выполнения работ одинаков для правой и левой стороны.
Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Note:
После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

Нажмите здесьClick here
СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без заднего сиденья № 2)

Нажмите здесьClick here
СНИМИТЕ ЗАДНИЙ НАПОЛЬНЫЙ КОВРИК (для моделей без заднего сиденья № 2)

Для моделей без запасного колеса:

Нажмите здесьClick here
СНИМИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без заднего сиденья № 2)

Для моделей без запасного колеса:

Нажмите здесьClick here
СНИМИТЕ ЧЕХОЛ ЗАПАСНОГО КОЛЕСА В СБОРЕ (для моделей без заднего сиденья № 2)

Для моделей с компактным запасным колесом:

Нажмите здесьClick here
СНИМИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без заднего сиденья № 2)

Для моделей с запасным колесом:

Нажмите здесьClick here
СНИМИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 4 (для моделей с задним сиденьем № 2)

Нажмите здесьClick here
СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с задним сиденьем № 2)

Нажмите здесьClick here
ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

Для моделей без заднего сиденья № 2:

Нажмите здесьClick here

Для моделей с задним сиденьем № 2:

Нажмите здесьClick here
СНИМИТЕ ОПРАВУ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ

Нажмите здесьClick here
СНИМИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны водителя)

Нажмите здесьClick here
СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны переднего пассажира)

Нажмите здесьClick here
СНИМИТЕ КРЫШКУ ДВЕРНОГО ПОДЛОКОТНИКА

Нажмите здесьClick here
СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА В СБОРЕ

Нажмите здесьClick here
СНИМИТЕ ЖЕСТКУЮ ПОДКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ № 1

Нажмите здесьClick here
СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

Нажмите здесьClick here
СНИМИТЕ КРОНШТЕЙН ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ № 1

Нажмите здесьClick here
СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ

Нажмите здесьClick here
СНИМИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

Нажмите здесьClick here
СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ

Нажмите здесьClick here
СНИМИТЕ ЗАДНЮЮ НИЖНЮЮ РАМУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

Нажмите здесьClick here
СНИМИТЕ НАРУЖНУЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ (со стороны водителя)

Нажмите здесьClick here
СНИМИТЕ ЦИЛИНДР ЗАМКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны водителя)

Нажмите здесьClick here

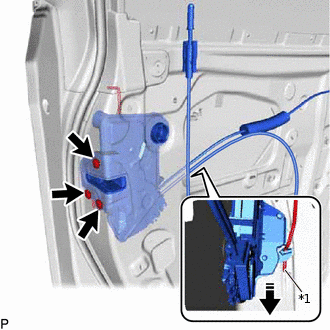

СНИМИТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ

*1	Запорный стержень передней двери
	Направление снятия

Выверните 3 винта с помощью торцевого ключа с головкой "TORX" T30.

Сдвиньте замок передней двери в сборе с электродвигателем вниз, чтобы отсоединить запорный стержень замка передней двери и снять замок передней двери в сборе с электродвигателем вместе с тросами.
При повторном использовании замка передней двери с электродвигателем в сборе:
1. Снимите уплотнение жгута проводов замка двери с замка передней двери в сборе с электродвигателем.

СНИМИТЕ КРЫШКУ ЗАМКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

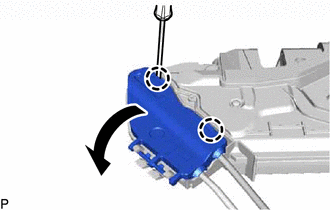

С помощью отвертки освободите 2 захвата, как показано на рисунке.

	Направление снятия

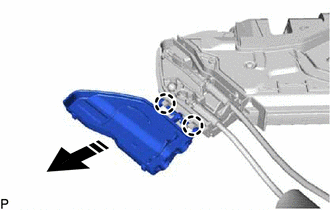

Расцепите 2 захвата, чтобы снять крышку замка передней двери в сборе, как показано на рисунке.

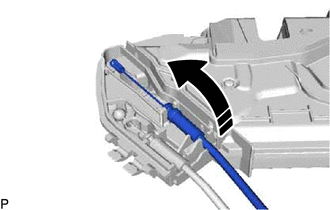

СНИМИТЕ ТРОС ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКОМ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

	Направление снятия

Снимите трос дистанционного управления замком передней двери в сборе, как показано на рисунке.

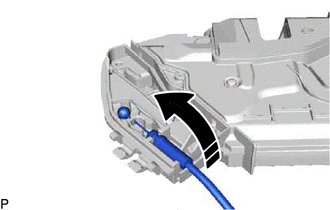

СНИМИТЕ ВНУТРЕННИЙ ТРОС ЗАМКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

	Направление снятия

Снимите внутренний трос замка передней двери в сборе, как показано на рисунке.
