ЛАМПА ОСВЕЩЕНИЯ САЛОНА ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЛАМПУ НАПРАВЛЕННОГО ОСВЕЩЕНИЯ В СБОРЕ (ЛАМПУ ОСВЕЩЕНИЯ САЛОНА)

    1. Проверьте лампы освещения салона.

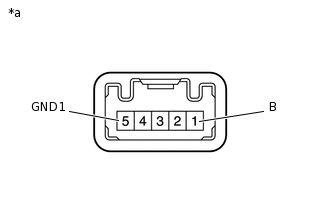

      1. E299136C05

        *a

        Устройство с неподсоединенным жгутом проводов

        (лампа направленного освещения в сборе (лампа освещения салона))

        Подайте напряжение аккумуляторной батареи на разъем и проверьте состояние освещения.

        OK

        Условия измерений

        Условие

        Номинальное значение

        Положительный (+) вывод аккумуляторной батареи → 1(B)

        Отрицательный (-) вывод аккумуляторной батареи → 5 (GND1)

        Выключатель освещения салона включен

        Лампа освещения салона включается.

        Если результат не соответствует требованиям, замените лампу направленного освещения в сборе (лампу освещения салона).

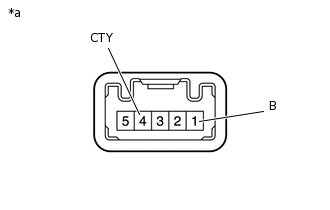

    2. E299136C06

      *a

      Устройство с неподсоединенным жгутом проводов

      (лампа направленного освещения в сборе (лампа освещения салона))

      Проверьте лампу освещения салона (для функции управления дверью).

      1. Подайте напряжение аккумуляторной батареи на разъем и проверьте состояние освещения.

        OK

        Условия измерений

        Условие

        Номинальное значение

        Положительный (+) вывод аккумуляторной батареи → 1(B)

        Отрицательный (-) вывод аккумуляторной батареи → 4 (CTY)

        Всегда

        Лампа освещения салона включается.

        Если результат не соответствует требованиям, замените лампу направленного освещения в сборе (лампу освещения салона).

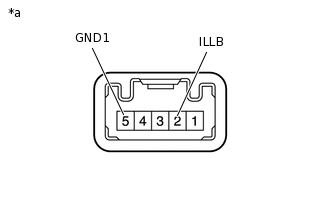

    3. E299136C07

      *a

      Устройство с неподсоединенным жгутом проводов

      (лампа направленного освещения в сборе (лампа освещения салона))

      Проверьте подсветку выключателя.

      1. Подайте напряжение аккумуляторной батареи на разъем и проверьте состояние освещения.

        OK

        Условия измерений

        Условие

        Номинальное значение

        Положительный (-) вывод аккумуляторной батареи → 2 (ILLB)

        Отрицательный (-) вывод аккумуляторной батареи → 5 (GND1)

        Всегда

        Подсветка выключателя горит

        Если результат не соответствует требованиям, замените лампу направленного освещения в сборе (лампу освещения салона).
