СИСТЕМА ВПУСКА ОБЩАЯ СХЕМА СИСТЕМЫ

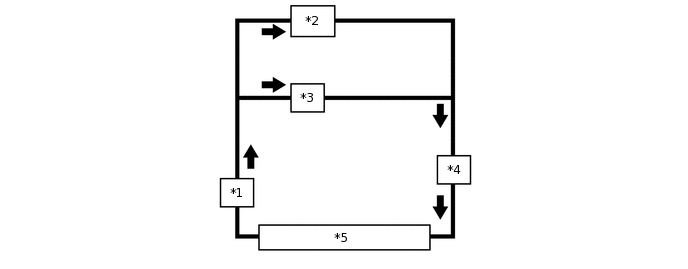

Figure 1. Система охлаждения турбонагнетателя и промежуточного охладителя
W123167C01

*1

Электрический насос системы охлаждения в сборе

*2

Промежуточный охладитель в сборе

*3

Турбонагнетатель в сборе

*4

Расширительный бачок промежуточного охладителя в сборе

*5

Радиатор охлаждения промежуточного охладителя в сборе

-

-
V100135

Поток охлаждающей жидкости

-

-
