ТОПЛИВНАЯ ФОРСУНКА ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ

   1.

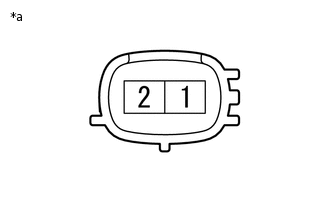

      *a	Устройство с отсоединенным жгутом проводов (топливная форсунка в сборе)

      Проверьте сопротивление.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         1 - 2	20 °C (68 °F)	11,6 - 12,4 Ом

         Если результат не соответствует требованиям, замените топливную форсунку в сборе.

   2. Проверьте работу.

      CAUTION:

      Выполняйте проверку в хорошо проветриваемом месте.

      Не выполняйте проверку вблизи открытого огня.

      1.

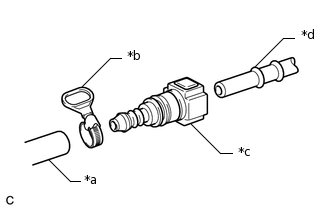

         *a	SST (шланг)
         *b	SST (хомут шланга)
         *c	SST (соединитель топливопровода)
         *d	Топливопровод (со стороны автомобиля)

         Соедините SST (разъем топливопровода) с SST (шлангом) с помощью SST (шлангового хомута), а затем подсоедините их к топливопроводу (со стороны автомобиля).

         09268-31015

         09268-41500

         09268-41700

         95336-08070

         Note:

         Убедитесь, что кольцевые уплотнения разъема SST (разъема топливопровода) не повреждены и не загрязнены, поскольку они используются для герметизации соединений между разъемом топливопровода и топливопроводом.

      2. Слегка смажьте новое кольцевое уплотнение бензином и установите его на топливную форсунку.

      3.

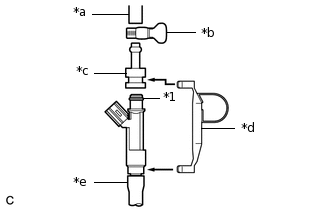

         *1	Кольцевое уплотнение
         *a	SST (шланг)
         *b	SST (хомут шланга)
         *c	SST (переходник)
         *d	SST (зажим)
         *e	Виниловая трубка

         Подсоедините SST (переходник) и SST (шланг) к топливной форсунке в сборе и зафиксируйте топливную форсунку в сборе и штуцер с помощью SST (зажим).

         09268-31015

         09268-41110

         09268-41300

         09268-41700

         95336-08070

      4. Установите виниловую трубку на топливную форсунку в сборе.

         CAUTION:

         Во избежание разбрызгивания топлива вставьте в форсунку в сборе подходящую виниловую трубку.

      5.

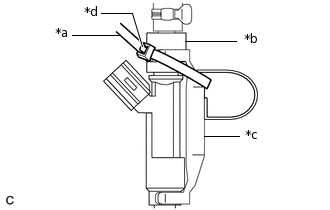

         *a	SST (стяжная лента)
         *b	SST (переходник)
         *c	SST (зажим)
         *d	Заблокировано

         Свяжите вместе SST (зажим) и SST (переходник) с помощью SST (стяжной ленты), как показано на рисунке.

         09268-31015

         09268-41800

         Note:

         • Так как SST (стяжная лента) не предотвращает полностью ослабление SST (зажима), не подвергайте детали ударам при их использовании.

         • Перед использованием SST (стяжной ленты) убедитесь, что отсутствуют признаки износа, повреждения и трещины. При наличии любых проблем замените SST (стяжную ленту).

         Tip:

         При снятии SST (стяжной ленты) освободите замок.

      6. Убедитесь, что SST (зажим) и SST (переходник) не разъединяются легко.

      7. Установите топливную форсунку в сборе в мерный цилиндр.

      8. Подключите GTS к DLC3.

      9. Установите замок зажигания в положение ON (ВКЛ).

         Note:

         Не запускайте двигатель.

      10. Включите GTS.

      11. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Fuel Pump/Speed.

          Powertrain > Engine and ECT > Active Test

          Информация на дисплее прибора
          Control the Fuel Pump / Speed

      12.

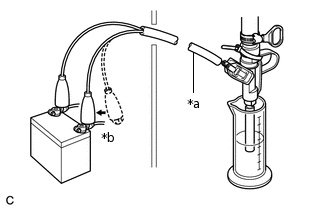

          *a	SST (провод H для проверки электронной системы впрыска топлива)
          *b	Подсоедините

          На 15 с подсоедините SST (провод H для проверки электронной системы впрыска топлива) к топливной форсунке в сборе и аккумуляторной батарее и измерьте объем впрыска топлива мерным цилиндром. Проверьте каждую топливную форсунку 2–3 раза.

          09842-30080

          Номинальный объем впрыска топлива

          Подключение аккумуляторной батареи	Значение	Заданные условия
          Положительный (+) вывод аккумуляторной батареи - отрицательный (-) вывод аккумуляторной батареи	Каждые 15 секунд	87 - 105 куб. см (5,3 - 6,4 куб. дюйма)

          Разница между топливными форсунками

          18 куб. см (1,1 куб. дюйма) или менее

          Note:

          • Убедитесь, что SST (провод H для проверки электронной системы впрыска топлива) надежно подсоединен.

          • Всегда включайте и выключайте напряжение со стороны аккумуляторной батареи, а не топливной форсунки.

          Если результат не соответствует требованиям, замените топливную форсунку в сборе.

      13. Выключите зажигание.

      14. Отсоедините GTS от DLC3.

   3. Убедитесь в отсутствии утечек.

      1. Отсоедините SST (провод H для проверки электронной системы впрыска топлива) от аккумуляторной батареи и проверьте наличие утечек топлива из топливной форсунки в сборе.

         Номинальная утечка топлива

         Не более 1 капли за 20 минут

         Если результат не соответствует требованиям, замените топливную форсунку в сборе.

      2. Убедитесь в отсутствии утечек.
