СИСТЕМА ОСВЕЩЕНИЯ Цепь лампы подсветки цилиндра замка зажигания

Код DTC Наименование DTC
Цепь лампы подсветки цилиндра замка зажигания

ОПИСАНИЕ

Главный ЭБУ кузова (ЭБУ сетевого шлюза) управляет работой усилителя электронного ключа зажигания (лампы подсветки замка зажигания).

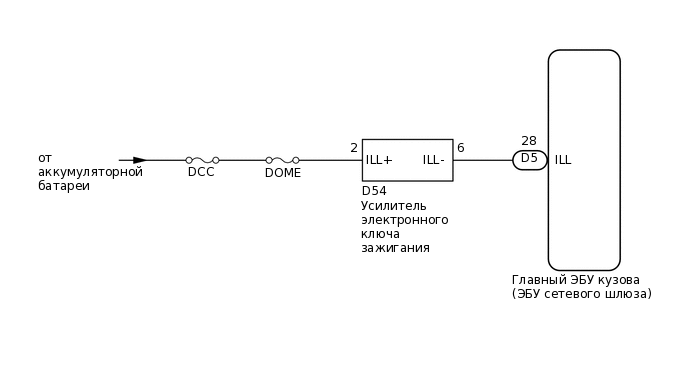

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E249228E03

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS

    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Active Test.

    5. Убедитесь, что лампы работают.

      ON (ВКЛ)

      Подсветка замка зажигания включается

      Table 1. Main Body (Кузов)

      Информация на дисплее прибора

      Испытываемое устройство

      Диапазон регулирования

      Замечание по диагностике

      Key Ring Light

      Лампа подсветки замка зажигания

      ON (ВКЛ) / OFF (ВЫКЛ)

      -

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    Щелкните по следующей ссылке

  2. ПРОВЕРЬТЕ УСИЛИТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ

    1. Снимите усилитель электронного ключа зажигания (см. стр.Щелкните по следующей ссылкеЩелкните по следующей ссылке).

    2. Проверьте усилитель электронного ключа зажигания (см. стр.Щелкните по следующей ссылке).

      OK

      Усилитель электронного ключа зажигания исправен.

    ЗАМЕНИТЕ УСИЛИТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ

    Щелкните по следующей ссылкеЩелкните по следующей ссылке

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (УСИЛИТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ - АККУМУЛЯТОРНАЯ БАТАРЕЯ)

    1. Отсоедините разъем D54 усилителя электронного ключа зажигания.

    2. U147244E01

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      D54-2 (ILL+) - масса

      Всегда

      11-14 В

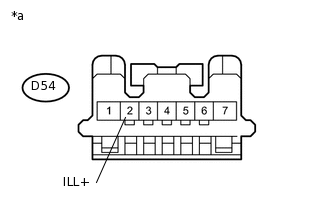

    Table 2. Обозначения на рисунке

    *a

    Вид спереди разъема со стороны жгута проводов:

    (к усилителю электронного ключа зажигания)

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (УСИЛИТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ - ГЛАВНЫЙ ЭБУ КУЗОВА (ЭБУ СЕТЕВОГО ШЛЮЗА))

    1. Отсоедините разъем D54 усилителя электронного ключа зажигания.

    2. Отсоедините разъем D5 главного ЭБУ кузова (ЭБУ сетевого шлюза).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      D54-6 (ILL-) - D5-28 (ILL)

      Всегда

      Менее 1 Ом

      D5-28 (ILL) - масса

      Всегда

      10 кОм или более

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (ЭБУ СЕТЕВОГО ШЛЮЗА)

    Щелкните по следующей ссылке

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
