СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ (для моделей с функцией помощи при параллельной парковке), диагностический код DTC: C1622

Код DTC Наименование DTC
C1622 Отсоединена камера заднего вида

ОПИСАНИЕ

Данный DTC регистрируется, если радиоприемник в результате самодиагностики определяет, что сигналы между радиоприемником и задней телекамерой в сборе не в норме.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

C1622

Обрыв или короткое замыкание в цепи сигнала камеры заднего вида

Обрыв или короткое замыкание в цепи сигнала задней телекамеры в сборе

  • Жгут или разъем

  • Задняя телекамера в сборе

  • Радиоприемник

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E333717E03

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Если от отрицательного (-) вывода аккумуляторной батареи отсоединялся провод и на мультиинформационном дисплее отображается сообщение "System initializing" (инициализация системы), скорректируйте нейтральное положение рулевого колеса.

    Нажмите здесьClick here

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы помощи при парковке.

    Нажмите здесьClick hereClick hereClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ – РАДИОПРИЕМНИК В СБОРЕ)

    1. Отсоедините разъем J50 радиоприемника.

    2. Отсоедините разъем Z12 задней телекамеры.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J50-39 (CA+) - Z12-6 (CB+)

      Всегда

      Менее 1 Ом

      J50-18 (V+) - Z12-3 (CV+)

      Всегда

      Менее 1 Ом

      J50-19 (V-) - Z12-2 (CV-)

      Всегда

      Менее 1 Ом

      J50-40 (CGND) - Z12-5 (CGND)

      Всегда

      Менее 1 Ом

      J50-39 (CA+) или Z12-6 (CB+) - масса

      Всегда

      10 кОм или более

      J50-18 (V+) или Z12-3 (CV+) - масса

      Всегда

      10 кОм или более

      J50-19 (V-) или Z12-2 (CV-) - масса

      Всегда

      10 кОм или более

      J50-40 (CGND) или Z12-5 (CGND) - масса

      Всегда

      10 кОм или более

      J50-43 (CSLD) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  2. ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ (CA+, CGND)

    1. Подсоедините разъем J50 радиоприемника.

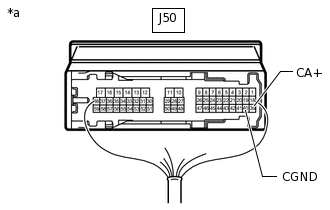

    2. E245957C52

      *a

      Устройство с подсоединенным жгутом проводов

      (Радиоприемник в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J50-40 (CGND) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      J50-39 (CA+) - J50-40 (CGND)

      Выключатель зажигания в положении ACC

      5,5 - 7,05 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ

    Для моделей с системой навигации: Нажмите здесьClick hereClick hereClick here

    Для моделей без системы навигации: Нажмите здесьClick hereClick here

    СООТВ

  3. ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ (V+, GND1)

    1. Подсоедините разъем Z12 задней телекамеры.

    2. E265840C05

      *a

      Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)

      *b

      Осциллограмма 2 (объектив камеры закрыт, экран затемнен)

      *c

      Сигнал синхронизации

      *d

      Сигнал видеоизображения

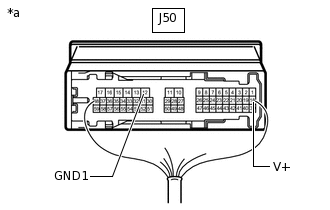

      E245957C53

      *a

      Устройство с подсоединенным жгутом проводов

      (Радиоприемник в сборе)

      С помощью осциллографа проверьте форму сигнала задней телекамеры.

      Tip:

      Задняя телекамера имеет водонепроницаемый разъем. Поэтому проверяйте форму сигнала на радиоприемнике в сборе с подсоединенным разъемом.

      OK

      Форма сигнала подобна показанной на рисунке.

      Параметр / Устройство

      Описание

      Контакты, на которых выполняются измерения

      J50-18 (V+) - J50-12 (GND1)

      Настройки прибора

      200 мВ/дел., 50 мкс/дел.

      Значение

      Зажигание включено (IG), рычаг переключения передач в положении R
      Tip:

      • Форма видеосигнала изменяется в соответствии с изображением, которое передает задняя телекамера.

      • Видеосигнал постоянно выводится при включенном зажигании (ACC).

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ

    Для моделей с системой навигации: Нажмите здесьClick hereClick hereClick here

    Для моделей без системы навигации: Нажмите здесьClick hereClick here

    NG

    ЗАМЕНИТЕ ТЕЛЕКАМЕРУ ЗАДНЕГО ВИДА В СБОРЕ

    Нажмите здесьClick here
