МОЛДИНГ РАМЫ ОКНА ЗАДНЕЙ ДВЕРИ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ МОЛДИНГ РАМЫ ОКНА ЗАДНЕЙ ДВЕРИ В СБОРЕ

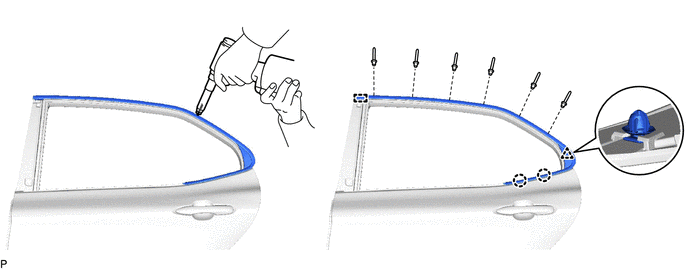

   1. Временно установите молдинг рамы окна задней двери в сборе на раму двери и введите в зацепление направляющую, 2 захвата и фиксатор.



   2. С помощью пневматического клепального молотка или ручного клепального молотка с наконечником установите молдинг рамы окна задней двери и закрепите его 6 новыми заклепками.

      Tip:

      Если стержень заклепки не был сорван в первом цикле работы клепального молотка, наденьте клепальный молоток на стержень еще больше и снова приведите его в действие.

      Note:

      •

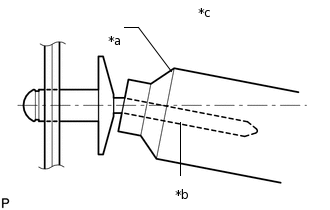

        *a	Клепальный молоток
        *b	Оправка
        *c	Неправильно

        Не перегибайте клепальным устройством заклепку, поскольку это может повредить устройство и шпиндель.

      •

        *a	Клепальный молоток
        *b	Неправильно

        Убедитесь, что заклепки надежно закреплены на молдинге.

      • Не наклоняйте клепальное устройство при установке заклепок на молдинг.

      • Убедитесь в отсутствии зазора между головкой заклепки и молдингом.

      •

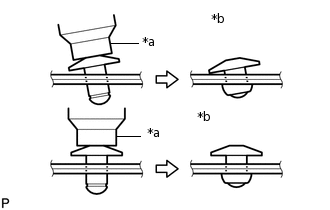

        *a	Клепальный молоток
        *b	Неправильно

        Убедитесь в отсутствии зазора между молдингом и рамой двери. При установке заклепки сильно прижмите детали друг к другу.

2. УСТАНОВИТЕ ПЕРЕДНИЙ МОЛДИНГ РАМЫ ОКНА ЗАДНЕЙ ДВЕРИ

   Tip:

   Перед установкой нового переднего молдинга рамы окна задней двери разогрейте кузов автомобиля и молдинг с помощью нагревательной лампы.

   Table 1. Температура нагрева

   Параметр	Температура
   Кузов автомобиля	40-60°C (104-140°F)
   Молдинг рамы переднего окна задней двери	20 - 30°C (68 - 86°F)



   *a	Нагреваемая деталь
   *b	Нагревательная лампа

   CAUTION:

   • Не прикасайтесь к нагревательной лампе и нагреваемым деталям. В противном случае это может привести к ожогам.

   • Длительное прикосновение к нагреваемым деталям может привести к ожогам.

   Note:

   Не следует слишком сильно прогревать кузов автомобиля и передний молдинг оконной рамы задней двери.

   1. Очистите поверхность кузова автомобиля.

      1. С помощью нагревательной лампы разогрейте поверхность кузова.

      2. Удалите остатки двухсторонней клейкой ленты с кузова автомобиля.

      3. Удалите остатки клейкой ленты чистящим средством.

   2. Установите новый передний молдинг оконной рамы задней двери.

      1. С помощью нагревательной лампы прогрейте кузов автомобиля и передний молдинг рамы окна задней двери.

      2. Снимите с поверхности переднего молдинга рамы окна задней двери отслаивающуюся бумагу.

         Tip:

         После удаления бумажной подложки не допускайте попадания на клейкий слой посторонних частиц.

      3.

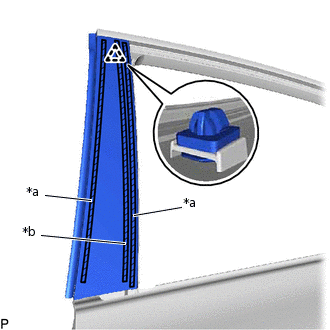

         *a	Двухсторонняя клейкая лента
         *b	Уплотняющий губчатый материал

         Введите в зацепление фиксатор и закрепите двухстороннюю клейкую ленту и уплотняющий губчатый материал, чтобы установить передний молдинг рамы окна задней двери.

         Tip:

         При установке с усилием прижимайте передний молдинг задней рамы окна задней двери.

3. ЗАКРЕПИТЕ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ

   1. Вставьте 2 фиксатора и закрепите уплотнитель задней двери.

4. УСТАНОВИТЕ МОЛДИНГ РЕМНЯ ЗАДНЕЙ ДВЕРИ В СБОРЕ
