ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ ФИКСАЦИИ ТОПЛИВНОЙ КРЫШКИ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ ФИКСАЦИИ ТОПЛИВНОЙ КРЫШКИ (для моделей с левосторонним рулевым управлением)

   1.

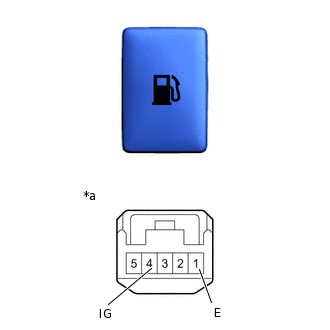

      *a	Устройство с неподсоединенным жгутом проводов (выключатель системы фиксации топливной крышки)

      Проверьте сопротивление.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление

         Подключение диагностического прибора	Положение переключателя	Заданные условия
         4 (IG) - 1 (E)	Нажат (ON (ВКЛ))	Менее 1 Ом
         4 (IG) - 1 (E)	Не нажат (OFF (ВЫКЛ))	10 кОм или более

         Если результат проверки не отвечает требованиям, замените выключатель системы фиксации топливной крышки.

   2.

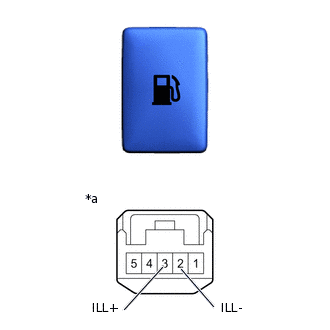

      *a	Устройство с неподсоединенным жгутом проводов (выключатель системы фиксации топливной крышки)

      Проверьте, горит ли светодиод.

      1. Подайте напряжение аккумуляторной батареи на выключатель системы фиксации топливной крышки и убедитесь, что выключатель системы фиксации топливной крышки загорается.

         OK

         Указанные условия	Номинальное сопротивление
         Положительный (+) вывод аккумуляторной батареи → 3 (ILL+)	Светодиод горит
         Отрицательный (-) вывод аккумуляторной батареи → 2 (ILL-)

         Если результат проверки не отвечает требованиям, замените выключатель системы фиксации топливной крышки.

2. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ ФИКСАЦИИ ТОПЛИВНОЙ КРЫШКИ (для моделей с правосторонним рулевым управлением)

   1.

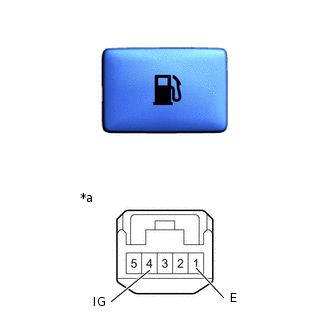

      *a	Устройство с неподсоединенным жгутом проводов (выключатель системы фиксации топливной крышки)

      Проверьте сопротивление.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление

         Подключение диагностического прибора	Положение переключателя	Заданные условия
         4 (IG) - 1 (E)	Нажат (ON (ВКЛ))	Менее 1 Ом
         4 (IG) - 1 (E)	Не нажат (OFF (ВЫКЛ))	10 кОм или более

         Если результат проверки не отвечает требованиям, замените выключатель системы фиксации топливной крышки.

   2.

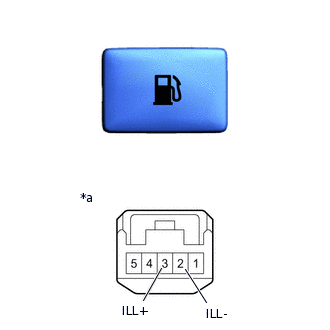

      *a	Устройство с неподсоединенным жгутом проводов (выключатель системы фиксации топливной крышки)

      Проверьте, горит ли светодиод.

      1. Подайте напряжение аккумуляторной батареи на выключатель системы фиксации топливной крышки и убедитесь, что выключатель системы фиксации топливной крышки загорается.

         OK

         Указанные условия	Номинальное сопротивление
         Положительный (+) вывод аккумуляторной батареи → 3 (ILL+)	Светодиод горит
         Отрицательный (-) вывод аккумуляторной батареи → 2 (ILL-)

         Если результат проверки не отвечает требованиям, замените выключатель системы фиксации топливной крышки.
