СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ КОНТАКТЫ ЭБУ

C297329C04

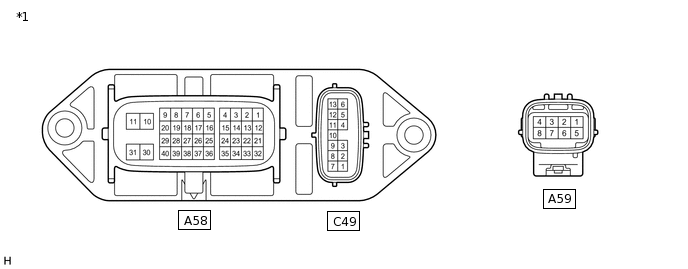

*1

ЭБУ гибридной системы

-

-

Table 1. ЭБУ гибридной системы

Контакт №

(обозначения)

Цвет провода

Описание контактов

Условие

Номинальное значение

A60-1 (+B2) - I115-6 (E1)

P - W-B

Источник питания

Питание включено (IG)

11—14 В

A60-3 (IG2) - I115-6 (E1)

B - W-B

Источник питания

Питание включено (IG)

11—14 В

A60-8 (VCP2) - A60-18 (EPA2)

B - W

Источник питания датчика положения педали акселератора (для VPA2)

Зажигание включено (IG)

4,5-5,5 В

A60-9 (VCPA) - A60-20 (EPA)

R - G

Источник питания датчика положения педали акселератора в сборе (для VPA)

Питание включено (IG)

4,5 - 5,5 В

A60-13 (IWP) - I115-6 (E1)

L - W-B

Сигнал насоса системы охлаждения инвертора

Зажигание включено (READY)

Формирование импульсов

(осциллограмма 1)

A60-14 (NIWP) - I115-6 (E1)

R - W-B

Сигнал насоса системы охлаждения инвертора

Зажигание включено (READY)

Формирование импульсов

(осциллограмма 1)

A60-15 (STP) - I115-6 (E1)

L - W-B

Выключатель стоп-сигналов

Педаль тормоза нажата

11—14 В

Педаль тормоза отпущена

0 - 1,5 В

A60-16 (VLO) - I115-6 (E1)

G - W-B

Сигнал изменения напряжения / контроля работы преобразователя постоянного тока в постоянный

Зажигание включено (IG)

Формирование импульсов

(осциллограмма 2)

A60-22 (ACCI) - I115-6 (E1)

W - W-B

Источник питания

Питание включено (ACC)

11—14 В

A60-24 (MMT) - A60-23 (MMTG)

G - GR

Датчик температуры электродвигателя

Питание включено (IG), температура – 25°C (77°F)

3,6 - 4,6 В

Питание включено (IG), температура – 60°C (140°F)

2,2-3,2 В

A60-25 (NODD) - I115-6 (E1)

B - W-B

Преобразование постоянного тока в постоянный

Преобразователь постоянного тока работает нормально

5 - 7 В

Преобразователь постоянного тока работает ненормально

2 - 4 В

Работа преобразователя постоянного тока запрещена

0,1 - 0,5 В

A60-26 (GMT) - A60-27 (GMTG)

L-W

Датчик температуры генератора

Питание включено (IG), температура – 25°C (77°F)

3,6 - 4,6 В

Питание включено (IG), температура – 60°C (140°F)

2,2-3,2 В

A60-28 (VPA2) - A60-18 (EPA2)

Y - W

Датчик положения педали акселератора в сборе (для определения положения педали акселератора)

Питание включено (IG), педаль акселератора отпущена

1,0 - 2,2 В

Выключатель питания в состоянии ON (ВКЛ) (IG), двигатель остановлен, рычаг переключения передач в положении P, педаль акселератора нажата до упора

3,4 - 5,3 В

A60-30 (VPA) - A60-20 (EPA)

W - G

Датчик положения педали акселератора в сборе (для определения положения педали акселератора)

Питание включено (IG), педаль акселератора отпущена

0,4 - 1,4 В

Выключатель питания в состоянии ON (ВКЛ) (IG), двигатель остановлен, рычаг переключения передач в положении P, педаль акселератора нажата до упора

2,6 - 4,5 В

A60-32 (WP) - I115-6 (E1)

GR - W-B

Сигнал реле A/C WP

Питание включено (READY), система кондиционирования работает

0 - 2 В

A61-1 (PSFT) - I115-6 (E1)

W - W-B

Источник питания датчика положения рычага переключения передач

Питание включено (ACC)

11—14 В

A61-2 (BL) - I115-6 (E1)

B - W-B

Фонарь заднего хода

Питание включено (IG), рычаг переключения передач в положении R

11—14 В

A61-4 (+B1) - I115-6 (E1)

V - W-B

Источник питания

Питание включено (IG)

11—14 В

A61-6 (MREL) - I115-6 (E1)

B - W-B

Главное реле

Зажигание включено (IG)

11—14 В

A61-8 (ETI) - I115-6 (E1)

GR - W-B

Сигнал связи системы кондиционирования

Питание включено (READY), система кондиционирования выключена

Формирование импульсов

(осциллограмма 3)

A61-9 (ITE) - I115-6 (E1)

V - W-B

Сигнал связи системы кондиционирования

Питание включено (READY), система кондиционирования выключена

Формирование импульсов

(осциллограмма 3)

A61-10 (CLK) - I115-6 (E1)

LG - W-B

Сигнал связи системы кондиционирования

Питание включено (READY), система кондиционирования выключена

Формирование импульсов

(осциллограмма 3)

A61-11 (STB) - I115-6 (E1)

P - W-B

Сигнал связи системы кондиционирования

Питание включено (READY), система кондиционирования выключена

Формирование импульсов

(осциллограмма 3)

A61-12 (HSDN) - I115-6 (E1)

B - W-B

Сигнал выключения ЭБУ MG

Зажигание включено (READY)

0 - 1,5 В

A61-13 (ILK) - I115-6 (E1)

V - W-B

Выключатель блокировки

Выключатель питания в состоянии ON (ВКЛ) (IG), крышка разъема, верхняя крышка инвертора, входные высоковольтные кабели и зажим сервисного размыкателя цепи установлены правильно

0 - 1,5 В

Выключатель питания в состоянии ON (ВКЛ) (IG), крышка разъема, верхняя крышка инвертора, входные высоковольтные кабели или зажим сервисного размыкателя цепи не установлены

11—14 В

A61-14 (DB2) - I115-6 (E1)

Y - W-B

Сигнал положения рычага переключения передач

Питание включено (IG), рычаг переключения передач в положении D или S

11 – 14 В

Питание включено (IG), рычаг переключения передач не в положении D или S

11—14 В

A61-15 (R) - I115-6 (E1)

L - W-B

Сигнал положения рычага переключения передач

Питание включено (IG), рычаг переключения передач в положении R

11–14 В

Питание включено (IG), рычаг переключения передач не в положении R

0 - 1,5 В

A61-17 (PR) - I115-6 (E1)

GR - W-B

Сигнал положения рычага переключения передач

Питание включено (IG), рычаг переключения передач в положении P или R

11—14 В

Питание включено (IG), рычаг переключения передач не находится в положении P или R

0 - 1,5 В

A61-20 (N) - I115-6 (E1)

R - W-B

Сигнал положения рычага переключения передач

Питание включено (IG), рычаг переключения передач в положении N

11 - 14 В

Питание включено (IG), рычаг переключения передач не в положении N

1,2 - 2,8 В

A61-21 (P) - I115-6 (E1)

G - W-B

Сигнал положения рычага переключения передач

Питание включено (IG), рычаг переключения передач в положении P

11–14 В

Питание включено (IG), рычаг переключения передач не в положении P

0 - 1,5 В

A61-22 (MTH-) - I115-6 (E1)

R - W-B

Сигнал передачи данных от ЭБУ MG в ЭБУ гибридной системы

Питание включено (READY)

Формирование импульсов

(осциллограмма 4)

A61-23 (MTH+) - I115-6 (E1)

G - W-B

Сигнал передачи данных от ЭБУ MG в ЭБУ гибридной системы

Питание включено (READY)

Формирование импульсов

(осциллограмма 4)

A61-24 (HTM+) - I115-6 (E1)

L - W-B

Сигнал передачи данных от ЭБУ гибридной системы в ЭБУ MG

Питание включено (READY)

Формирование импульсов

(осциллограмма 5)

A61-25 (HTM-) - I115-6 (E1)

B - W-B

Сигнал передачи данных от ЭБУ гибридной системы в ЭБУ MG

Питание включено (READY)

Формирование импульсов

(осциллограмма 5)

A61-26 (DB1) - I115-6 (E1)

V - W-B

Сигнал положения рычага переключения передач

Питание включено (IG), рычаг переключения передач в положении D или S

11 – 14 В

Питание включено (IG), рычаг переключения передач не в положении D или S

0 - 1,5 В

A61-27 (RMT) - A61-35 (RMTG)

R - BE

Датчик температуры заднего электродвигателя*

Питание включено (IG), температура – 25°C (77°F)

3,6 - 4,6 В

Питание включено (IG), температура – 60°C (140°F)

2,2-3,2 В

A61-28 (ST1-) - I115-6 (E1)

G - W-B

Выключатель тормоза

Питание включено (IG), педаль тормоза нажата

0-1,5 В

Питание включено (IG), педаль тормоза отпущена

11 – 14 В

A61-30 (REQ-) - I115-6 (E1)

L - W-B

Сигнал запроса обмена данными с ЭБУ MG

Зажигание включено (READY)

Формирование импульсов

(осциллограмма 6)

A61-31 (REQ+) - I115-6 (E1)

B - W-B

Сигнал запроса обмена данными с ЭБУ MG

Зажигание включено (READY)

Формирование импульсов

(осциллограмма 6)

A61-32 (CLK-) - I115-6 (E1)

B - W-B

Сигнал синхронизации связи MG

Зажигание включено (READY)

Формирование импульсов

(осциллограмма 7)

A61-33 (CLK+) - I115-6 (E1)

L - W-B

Сигнал синхронизации связи MG

Зажигание включено (READY)

Формирование импульсов

(осциллограмма 7)

A61-34 (PNB) - I115-6 (E1)

LG - W-B

Сигнал положения рычага переключения передач

Питание включено (IG), рычаг переключения передач в положении P, N, или S

11—14 В

I115-1 (SMRG) - I115-5 (E01)

Y - W-B

Сигнал управления главного реле системы

Питание включено (IG) → питание включено (READY)

Формирование импульсов

(осциллограмма 8)

I115-3 (SMRP) - I115-5 (E01)

W - W-B

Сигнал управления главного реле системы

Питание включено (IG) → питание включено (READY)

Формирование импульсов

(осциллограмма 8)

I115-4 (SMRB) - I115-5 (E01)

SB - W-B

Сигнал управления главного реле системы

Питание включено (IG) → питание включено (READY)

Формирование импульсов

(осциллограмма 8)

I115-8 (INDR) - I115-6 (E1)

L - W-B

Сигнал индикатора положения рычага переключения передач

Питание включено (IG), рычаг переключения передач в положении R

0 - 3,2 В

Питание включено (IG), рычаг переключения передач не в положении R

11—14 В

I115-9 (ST2) - I115-6 (E1)

LG - W-B

Сигнал стартера

Питание включено (IG)

0 - 1,5 В

I115-32 (BTH+) - I115-6 (E1)

R - W-B

Сигнал передачи данных от датчика напряжения аккумуляторной батареи в ЭБУ гибридной системы

Питание включено (IG)

Формирование импульсов

(осциллограмма 9)

I115-33 (BTH-) - I115-6 (E1)

G - W-B

Сигнал передачи данных от датчика напряжения аккумуляторной батареи в ЭБУ гибридной системы

Питание включено (IG)

Формирование импульсов

(осциллограмма 9)

I115-34 (CA2H) - I115-6 (E1)

P - W-B

Сигнал передачи данных CAN

Питание включено (IG)

Формирование импульсов

(осциллограмма 10)

I115-35 (CA2L) - I115-6 (E1)

W - W-B

Сигнал передачи данных CAN

Питание включено (IG)

Формирование импульсов

(осциллограмма 10)

I116-1 (M) - I115-6 (E1)

L - W-B

Запрос на управление

Питание включено (IG), рычаг переключения передач в положении S

11 - 14 В

Питание включено (IG), рычаг переключения передач не в положении S

0 - 1,5 В

I116-3 (BATT) - I115-6 (E1)

R - W-B

Постоянное напряжение питания

Всегда

10-14 В

I116-8 (SFTD) - I115-6 (E1)

GR - W-B

Запрос на управление

Питание включено (IG), рычаг переключения передач в положении S

11 – 14 В

Выключатель питания в состоянии ON (ВКЛ) (IG), рычаг переключения передач в положении (-)

0 - 1,5 В

I116-9 (SFTU) - I115-6 (E1)

LG - W-B

Запрос на управление

Питание включено (IG), рычаг переключения передач в положении S

11–14 В

Выключатель питания в состоянии ON (ВКЛ) (IG), рычаг переключения передач в положении (+)

0 - 1,5 В

I116-10 (INDM) - I115-6 (E1)

W - W-B

Сигнал индикатора положения рычага переключения передач

Питание включено (IG), рычаг переключения передач в положении S

0 - 3,2 В

Питание включено (IG), рычаг переключения передач в положении S

11 – 14 В

I116-11 (INDD) - I115-6 (E1)

G - W-B

Сигнал индикатора положения рычага переключения передач

Выключатель питания в состоянии ON (ВКЛ) (IG), рычаг переключения передач в положении D

0 - 3,2 В

Выключатель питания в состоянии ON (ВКЛ) (IG), рычаг переключения передач не в положении D

11—14 В

I116-12 (INDN) - I115-6 (E1)

B - W-B

Сигнал индикатора положения рычага переключения передач

Питание включено (IG), рычаг переключения передач в положении N

0 - 3,2 В

Питание включено (IG), рычаг переключения передач не в положении N

11—14 В

I116-13 (INDP) - I115-6 (E1)

R - W-B

Сигнал индикатора положения рычага переключения передач

Питание включено (IG), рычаг переключения передач в положении P

0 - 3,2 В

Питание включено (IG), рычаг переключения передач не в положении P

11 – 14 В

I116-14 (ABFS) - I115-6 (E1)

Y - W-B

Сигнал срабатывания системы SRS

Зажигание включено (READY)

Формирование импульсов

(осциллограмма 11)

I116-15 (EVSW) - I115-6 (E1)

V - W-B

Сигнал переключателя режима привода EV (интегрированная панель управления в сборе)

Питание включено (IG), выключатель режима привода EV (интегрированная панель управления в сборе) не приведен в действие

11—14 В

Питание включено (IG), выключатель режима привода EV (интегрированная панель управления в сборе) приведен в действие

0 - 1,5 В

I116-18 (SI1) - I115-6 (E1)

Y - W-B

Сигнал управления нагнетающего вентилятора аккумуляторной батареи гибридной системы

Питание включено (IG), выполняется активная диагностика

Формирование импульсов

(осциллограмма 12)

I116-20 (THB) - I116-21 (ETHB)

SB - L

Температура вспомогательной аккумуляторной батареи

Питание включено (IG), температура вспомогательной аккумуляторной батареи равна 25°C (77°F)

1,7 - 2,3 В

Питание включено (IG), температура вспомогательной аккумуляторной батареи равна 60°C (140°F)

0,6 - 0,9 В

I116-24 (CA1L) - I115-6 (E1)

W - W-B

Сигнал передачи данных CAN

Питание включено (IG)

Формирование импульсов

(осциллограмма 13)

I116-25 (CA1H) - I115-6 (E1)

LG - W-B

Сигнал передачи данных CAN

Питание включено (IG)

Формирование импульсов

(осциллограмма 13)

I116-28 (TC) - I115-6 (E1)

G - W-B

Диагностический контакт

Зажигание включено (IG)

11—14 В

I116-29 (SI0) - I115-6 (E1)

W - W-B

Сигнал управления нагнетающего вентилятора аккумуляторной батареи гибридной системы

Питание включено (IG), выполняется активная диагностика

Формирование импульсов

(осциллограмма 12)

I116-30 (CA3N) - I115-6 (E1)

LG - W-B

Сигнал передачи данных CAN

Питание включено (IG)

Формирование импульсов

(осциллограмма 14)

I116-31 (CA3P) - I115-6 (E1)

V - W-B

Сигнал передачи данных CAN

Питание включено (IG)

Формирование импульсов

(осциллограмма 14)

  • *: для моделей с постоянным полным приводом

  1. Временные диаграммы сигналов на экране осциллографа

    Tip:

    Примеры осциллограмм приведены для справки. Шумы и флуктуации исключены.

    1. C206008E10

      Осциллограмма 1 (сигнал насоса системы охлаждения инвертора)

      Параметр

      Описание

      Контакт

      CH1: A60-14 (NIWP) - I115-6 (E1)

      CH2: A60-13 (IWP) - I115-6 (E1)

      Настройка оборудования

      5 В/дел., 50 мс/дел.

      Условие

      Питание включено (READY)

    2. A217985E09

      Осциллограмма 2 (сигнал изменения напряжения / контроля работы преобразователя постоянного тока в постоянный)

      Параметр

      Описание

      Контакт

      A60-16 (VLO) - I115-6 (E1)

      Настройка оборудования

      5 В/дел., 50 мс/дел.

      Условие

      Питание включено (IG)

      Tip:

      Период изменяется в соответствии с заданным напряжением преобразователя постоянного тока в постоянный.

    3. A284430E04

      Осциллограмма 3 (сигнал связи системы кондиционирования)

      Параметр

      Описание

      Контакт

      CH1: A61-10 (CLK) - I115-6 (E1)

      CH2: A61-9 (ITE) - I115-6 (E1)

      CH3: A61-8 (ETI) - I115-6 (E1)

      CH4: A61-11 (STB) - I115-6 (E1)

      Настройка оборудования

      10 В / дел., 100 мс / дел.

      Условие

      Питание включено (READY), система кондиционирования выключена

      Tip:

      Форма сигнала зависит от передаваемых цифровых данных (цифрового сигнала).

    4. A298833E02

      Осциллограмма 4 (сигнал передачи данных ЭБУ MG для ЭБУ гибридной системы)

      Параметр

      Описание

      Контакт

      CH1: A61-22 (MTH-) - I115-6 (E1)

      CH2: A61-23 (MTH+) - I115-6 (E1)

      Настройка оборудования

      1 В/дел., 200 мкс/дел.

      Условие

      Зажигание включено (READY)

      Tip:

      Форма сигнала зависит от передаваемых цифровых данных (цифрового сигнала).

    5. A298833E03

      Осциллограмма 5 (сигнал передачи данных ЭБУ гибридной системы для ЭБУ MG)

      Параметр

      Описание

      Контакт

      CH1: A61-25 (HTM-) - I115-6 (E1)

      CH2: A61-24 (HTM+) - I115-6 (E1)

      Настройка оборудования

      1 В/дел., 200 мкс/дел.

      Условие

      Зажигание включено (READY)

      Tip:

      Форма сигнала зависит от передаваемых цифровых данных (цифрового сигнала).

    6. A298834E01

      Осциллограмма 6 (сигнал запроса передачи данных ЭБУ MG)

      Параметр

      Описание

      Контакт

      CH1: A61-30 (REQ-) - I115-6 (E1)

      CH2: A61-31 (REQ+) - I115-6 (E1)

      Настройка оборудования

      1 В / дел., 1 мс / дел.

      Условие

      Питание включено (READY)

    7. A298832E01

      Осциллограмма 7 (сигнал синхронизации связи MG)

      Параметр

      Описание

      Контакт

      CH1: A61-32 (CLK-) - I115-6 (E1)

      CH2: A61-33 (CLK+) - I115-6 (E1)

      Настройка оборудования

      1 В/дел., 1 мкс/дел.

      Условие

      Питание включено (READY)

    8. C206010E10

      Осциллограмма 8 (сигнал работы главного реле системы)

      Параметр

      Описание

      Контакт

      CH1: I115-3 (SMRP) - I115-5 (E01)

      CH2: I115-4 (SMRB) - I115-5 (E01)

      CH3: I115-1 (SMRG) - I115-5 (E01)

      Настройка оборудования

      10 В / ДЕЛ., 200 мс/дел.

      Условие

      Питание включено (IG) → питание включено (READY)

    9. A298837E01

      Осциллограмма 9 (сигнал передачи данных датчика напряжения аккумуляторной батареи в ЭБУ гибридной системы)

      Параметр

      Описание

      Контакт

      CH1: I115-33 (BTH-) - I115-6 (E1)

      CH2: I115-32 (BTH+) - I115-6 (E1)

      Настройка оборудования

      2 В/дел., 500 мкс/дел.

      Условие

      Зажигание включено (IG)

      Tip:

      Форма сигнала зависит от передаваемых цифровых данных (цифрового сигнала).

    10. A284438E05

      Осциллограмма 10 (сигнал передачи данных CAN)

      Параметр

      Описание

      Контакт

      CH1: I115-35 (CA2L) - I115-6 (E1)

      CH2: I115-34 (CA2H) - I115-6 (E1)

      Настройка оборудования

      1 В/дел., 50 мкс/дел.

      Условие

      Зажигание включено (IG)

      Tip:

      Форма сигнала зависит от передаваемых цифровых данных (цифрового сигнала).

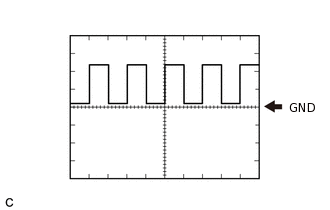

    11. A298836E01

      Осциллограмма 11 (сигнал срабатывания подушки безопасности)

      Параметр

      Описание

      Контакт

      I116-14 (ABFS) - I115-6 (E1)

      Настройка оборудования

      5 В/ДЕЛ., 500 мс/дел.

      Условие

      Питание включено (READY)

    12. C257882E01

      Осциллограмма 12 (сигнал работы нагнетающего вентилятора высоковольтной аккумуляторной батареи)

      Параметр

      Описание

      Контакт

      I116-29 (SI0) - I115-6 (E1)

      I116-18 (SI1) - I115-6 (E1)

      Настройка оборудования

      10 В / ДЕЛ., 1 мс / дел.

      Условие

      Питание включено (IG), выполняется активная диагностика

      Tip:

      Форма сигнала зависит от передаваемых цифровых данных (цифрового сигнала).

    13. A284438E06

      Осциллограмма 13 (сигнал передачи данных CAN)

      Параметр

      Описание

      Контакт

      CH1: I116-24 (CA1L) - I115-6 (E1)

      CH2: I116-25 (CA1H) - I115-6 (E1)

      Настройка оборудования

      1 В/дел., 50 мкс/дел.

      Условие

      Зажигание включено (IG)

      Tip:

      Форма сигнала зависит от передаваемых цифровых данных (цифрового сигнала).

    14. A284438E07

      Осциллограмма 14 (сигнал передачи данных CAN)

      Параметр

      Описание

      Контакт

      CH1: I116-30 (CA3N) - I115-6 (E1)

      CH2: I116-31 (CA3P) - I115-6 (E1)

      Настройка оборудования

      1 В/дел., 50 мкс/дел.

      Условие

      Зажигание включено (IG)

      Tip:

      Форма сигнала зависит от передаваемых цифровых данных (цифрового сигнала).

  2. Временные диаграммы сигналов на экране осциллографа

    Tip:

    Примеры осциллограмм приведены для справки. Шумы и флуктуации исключены.

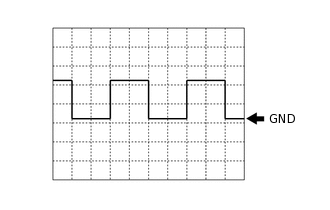

    1. A217984E06

      Осциллограмма 1 (сигнал датчика положения распредвала)

      Параметр

      Описание

      Контакт

      A58-1 (GI) - A58-10 (GND1)

      Настройка оборудования

      5 В / дел., 20 мс / дел.

      Условие

      Питание включено (READY) при работающем двигателе

      Tip:

      При повышении частоты вращения коленчатого вала двигателя период следования импульсов уменьшается.

    2. A284432E05

      Осциллограмма 2 (сигнал синхронизации обмена данными с ЭБУ MG)

      Параметр

      Описание

      Контакт

      CH1: A58-18 (CLK-) - A58-10 (GND1)

      CH2: A58-7 (CLK+) - A58-10 (GND1)

      Настройка оборудования

      1 В/дел., 1 мкс/дел.

      Условие

      Питание включено (READY)

    3. A284433E07

      Осциллограмма 3 (сигнал передачи данных ЭБУ MG для ЭБУ гибридной системы)

      Параметр

      Описание

      Контакт

      CH1: A58-19 (MTH-) - A58-10 (GND1)

      CH2: A58-8 (MTH+) - A58-10 (GND1)

      Настройка оборудования

      1 В/дел., 200 мкс/дел.

      Условие

      Зажигание включено (READY)

      Tip:

      Форма сигнала зависит от передаваемых цифровых данных (цифрового сигнала).

    4. A298833E01

      Осциллограмма 4 (сигнал передачи данных ЭБУ гибридной системы для ЭБУ MG)

      Параметр

      Описание

      Контакт

      CH1: A58-9 (HTM+) - A58-10 (GND1)

      CH2: A58-20 (HTM-) - A58-10 (GND1)

      Настройка оборудования

      1 В/дел, 200 мкс/дел

      Условие

      Зажигание включено (READY)

      Tip:

      Форма сигнала зависит от передаваемых цифровых данных (цифрового сигнала).

    5. A298849E01

      Осциллограмма 5 (сигнал резольвера заднего электродвигателя)

      Параметр

      Описание

      Контакт

      CH1: A58-34 (RRF) - A58-23 (RRFG)

      CH2: A58-33 (RSN) - A58-22 (RSNG)

      CH3: A58-32 (RCS) - A58-21 (RCSG)

      Настройка оборудования

      CH1: 10 В/дел., 1 мс/дел.

      CH2: 1 В/дел, 5 мс/дел

      CH3: 1 В/дел, 5 мс/дел

      Условие

      Резольвер заднего электродвигателя работает

      Tip:

      При повышении частоты вращения ротора период следования импульсов A становится короче.

    6. A284434E05

      Осциллограмма 6 (сигнал запроса передачи данных ЭБУ MG)

      Параметр

      Описание

      Контакт

      CH1: A58-37 (REQ-) - A58-10 (GND1)

      CH2: A58-26 (REQ+) - A58-10 (GND1)

      Настройка оборудования

      1 В / дел., 1 мс / дел.

      Условие

      Питание включено (READY)

    7. A217985E08

      Осциллограмма 7 (сигнал изменения напряжения / контроля работы преобразователя постоянного тока в постоянный)

      Параметр

      Описание

      Контакт

      A59-6 (VLO) - A58-10 (GND1)

      Настройка оборудования

      5 В/дел., 50 мс/дел.

      Условие

      Питание включено (IG)

      Tip:

      Период изменяется в соответствии с заданным напряжением преобразователя постоянного тока в постоянный.

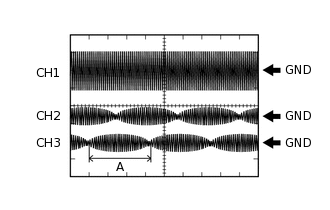

    8. A284439E05

      Осциллограмма 8 (сигнал резольвера генератора)

      Параметр

      Описание

      Контакт

      CH1: C49-1 (GRF) - C49-7 (GRFG)

      CH2: C49-2 (GSN) - C49-8 (GSNG)

      CH3: C49-3 (GCS) - C49-9 (GCSG)

      Настройка оборудования

      CH1: 10 В / ДЕЛ., 1 мс / дел.

      CH2: 5 В/ДЕЛ., 1 мс / дел.

      CH3: 5 В/ДЕЛ., 1 мс / дел.

      Условие

      Резольвер генератора работает

      Tip:

      При повышении частоты вращения ротора период следования импульсов A становится короче.

    9. A284439E06

      Осциллограмма 9 (сигнал резольвера электродвигателя)

      Параметр

      Описание

      Контакт

      CH1: C49-4 (MRF) - C49-11 (MRFG)

      CH2: C49-5 (MSN) - C49-12 (MSNG)

      CH3: C49-6 (MCS) - C49-13 (MCSG)

      Настройка оборудования

      CH1: 10 В / ДЕЛ., 1 мс / дел.

      CH2: 5 В/ДЕЛ., 1 мс / дел.

      CH3: 5 В/ДЕЛ., 1 мс / дел.

      Условие

      Резольвер электродвигателя работает

      Tip:

      При повышении частоты вращения ротора период следования импульсов A становится короче.

A259502C07

*1

Преобразователь-инвертор в сборе

-

-

Tip:

Поскольку для подключения преобразователя-инвертора в сборе используются водонепроницаемые разъемы, напряжения и формы сигналов невозможно проверить непосредственно. Номинальные значения напряжений и формы сигналов приводятся только для справки.

Table 2. Преобразователь-инвертор в сборе

Контакт №

(обозначения)

Цвет провода

Описание контактов

Условие

Нормальное состояние

A58-1 (GI) - A58-10 (GND1)

B - BR

Сигнал датчика положения распредвала

Питание включено (READY) при работающем двигателе

Формирование импульсов

(осциллограмма 1)

A58-5 (ILKO) - A58-10 (GND1)

G - BR

Сигнал выключателя блокировки

Выключатель питания в состоянии ON (ВКЛ) (IG), крышка разъема, верхняя крышка инвертора, входные высоковольтные кабели и зажим сервисного размыкателя цепи установлены правильно

Менее 1 В

Выключатель питания в состоянии ON (ВКЛ) (IG), крышка разъема, верхняя крышка инвертора, входные высоковольтные кабели или зажим сервисного размыкателя цепи не установлены правильно

11—14 В

A58-7 (CLK+) - A58-10 (GND1)

L - BR

Сигнал синхронизации обмена данными с ЭБУ MG

Питание включено (READY)

Формирование импульсов

(осциллограмма 2)

A58-8 (MTH+) - A58-10 (GND1)

G - BR

Сигнал передачи данных от ЭБУ MG в ЭБУ гибридной системы

Питание включено (READY)

Формирование импульсов

(осциллограмма 3)

A58-9 (HTM+) - A58-10 (GND1)

L - BR

Сигнал передачи данных от ЭБУ гибридной системы в ЭБУ MG

Питание включено (READY)

Формирование импульсов

(осциллограмма 4)

A58-16 (ILKI) - A58-10 (GND1)

V - BR

Сигнал выключателя блокировки

Выключатель питания в состоянии ON (ВКЛ) (IG), крышка разъема, верхняя крышка инвертора, входные высоковольтные кабели и зажим сервисного размыкателя цепи установлены правильно

Менее 1 В

Выключатель питания в состоянии ON (ВКЛ) (IG), крышка разъема, верхняя крышка инвертора, входные высоковольтные кабели или зажим сервисного размыкателя цепи не установлены правильно

11—14 В

A58-18 (CLK-) - A58-10 (GND1)

B - BR

Сигнал синхронизации обмена данными с ЭБУ MG

Питание включено (READY)

Формирование импульсов

(осциллограмма 2)

A58-19 (MTH-) - A58-10 (GND1)

R - BR

Сигнал передачи данных от ЭБУ MG в ЭБУ гибридной системы

Питание включено (READY)

Формирование импульсов

(осциллограмма 3)

A58-20 (HTM-) - A58-10 (GND1)

B - BR

Сигнал передачи данных от ЭБУ гибридной системы в ЭБУ MG

Питание включено (READY)

Формирование импульсов

(осциллограмма 4)

A58-26 (REQ+) - A58-10 (GND1)

B - BR

Сигнал запроса обмена данными с ЭБУ MG

Зажигание включено (READY)

Формирование импульсов

(осциллограмма 6)

A58-30 (+B) - A58-10 (GND1)

R - BR

Питание ЭБУ MG

Зажигание включено (IG)

11—14 В

A58-31 (+B2) - A58-10 (GND1)

G - BR

Питание ЭБУ MG

Зажигание включено (IG)

11—14 В

A58-32 (RCS) - A58-21 (RCSG)

W - Y

Сигнал резольвера заднего электродвигателя*

Резольвер заднего электродвигателя работает

Формирование импульсов

(осциллограмма 9)

A58-33 (RSN) - A58-22 (RSNG)

L - R

Сигнал резольвера заднего электродвигателя*

Резольвер заднего электродвигателя работает

Формирование импульсов

(осциллограмма 5)

A58-34 (RRF) - A58-23 (RRFG)

BR- G

Сигнал резольвера заднего электродвигателя*

Резольвер заднего электродвигателя работает

Формирование импульсов

(осциллограмма 5)

A58-37 (REQ-) - A58-10 (GND1)

L - BR

Сигнал запроса обмена данными с ЭБУ MG

Зажигание включено (READY)

Формирование импульсов

(осциллограмма 6)

A58-40 (HSDN) - A58-10 (GND1)

B - BR

Сигнал выключения MG

Зажигание включено (READY)

0 - 1 В

A59-1 (IGCT) - A58-10 (GND1)

L - BR

Питание ЭБУ MG

Зажигание включено (IG)

11—14 В

A59-2 (IDH) - A58-10 (GND1)

V - BR

Сигнал запрета работы подогревателя PTC

Питание включено (IG)

4 - 6

A59-3 (S) - A58-10 (GND1)

B - BR

Контроль напряжения вспомогательной аккумуляторной батареи

Зажигание включено (IG)

11—14 В

A59-5 (NODD) - A58-10 (GND1)

B - BR

Преобразование постоянного тока в постоянный

Преобразователь работает нормально

5 - 7 В

Преобразователь работает ненормально

2 - 4 В

Работа преобразователя запрещена

0,1 - 0,5 В

A59-6 (VLO) - A58-10 (GND1)

G - BR

Сигнал изменения напряжения / контроля работы преобразователя постоянного тока в постоянный

Зажигание включено (IG)

Формирование импульсов

(осциллограмма 7)

C49-1 (GRF) - C49-7 (GRFG)

B-G

Сигнал резольвера генератора

Резольвер генератора работает

Формирование импульсов

(осциллограмма 8)

C49-2 (GSN) - C49-8 (GSNG)

W - R

Сигнал резольвера генератора

Резольвер генератора работает

Формирование импульсов

(осциллограмма 8)

C49-3 (GCS) - C49-9 (GCSG)

L - Y

Сигнал резольвера генератора

Резольвер генератора работает

Формирование импульсов

(осциллограмма 8)

C49-4 (MRF) - C49-11 (MRFG)

W - G

Сигнал резольвера электродвигателя

Резольвер электродвигателя работает

Формирование импульсов

(осциллограмма 9)

C49-5 (MSN) - C49-12 (MSNG)

L - R

Сигнал резольвера электродвигателя

Резольвер электродвигателя работает

Формирование импульсов

(осциллограмма 9)

C49-6 (MCS) - C49-13 (MCSG)

B - V

Сигнал резольвера электродвигателя

Резольвер электродвигателя работает

Формирование импульсов

(осциллограмма 9)

  • *: для моделей с постоянным полным приводом

Note:

Не измеряйте напряжение и не проверяйте форму сигнала непосредственно на разъеме преобразователя-инвертора со стороны уплотнения. Это может вызвать повреждение разъема, так как он водонепроницаем.
