АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником) Цепь освещения

ОПИСАНИЕ

Когда переключатель света фар в сборе находится в положении TAIL или HEAD, подается питание для подсветки радиоприемника в сборе и переключателя на рулевом колесе в сборе*1 или левого переключателя на рулевом колесе*2.

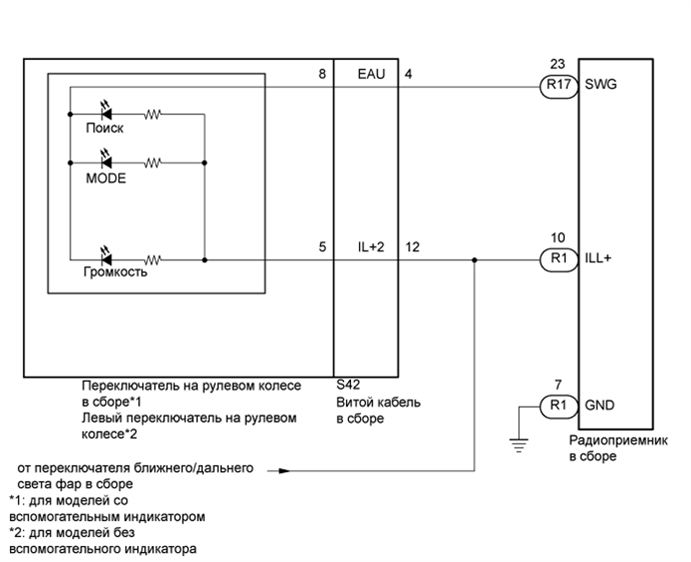

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01DWPUE05

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

CAUTION:

Автомобиль оборудован дополнительной системой пассивной безопасности (SRS), включающей в себя подушки безопасности. Прежде чем приступать к обслуживанию (в том числе снятию или установке деталей), изучите информацию о мерах безопасности для системы SRS (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СВЕЧЕНИЕ


    1. Проверьте, включается ли подсветка радиоприемника в сборе, переключателя на рулевом колесе в сборе*1 или левого переключателя на рулевом колесе*2, перчаточного ящика и других устройств (выключателя аварийной сигнализации, датчика положения селектора передач и т.д.) при установке переключателя света фар в сборе в положение HEAD или TAIL.


      • *1: для моделей со вспомогательным индикатором

      • *2: для моделей без вспомогательного индикатора

      Результат
      Результат Перейти к
      Включается подсветка всех устройств, кроме переключателя на рулевом колесе в сборе. А
      Включается подсветка всех устройств, кроме радиоприемника в сборе. B
      Подсветка не включается (радиоприемник в сборе, выключатель аварийной сигнализации, перчаточный ящик и т.д.). C

    B

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА КУЗОВА) Click here

    C

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ОСВЕЩЕНИЯ" Click here

    А

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВИТОЙ КАБЕЛЬ - АККУМУЛЯТОРНАЯ БАТАРЕЯ)

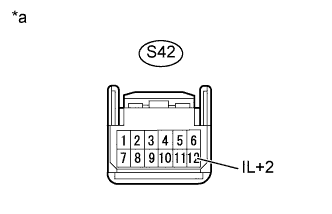

    1. A01E0PZE22
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к витому кабелю в сборе)

      Отсоедините разъем витого кабеля в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      S42-12 (IL+2) - масса Переключатель ближнего/дальнего света фар в положении HEAD или TAIL 11 - 14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ


    • *1: для моделей со вспомогательным индикатором

    • *2: для моделей без вспомогательного индикатора


    1. Снимите переключатель на рулевом колесе в сборе*1 или левый переключатель на рулевом колесе*2 (см. стр. Click here).

    2. Проверьте переключатель на рулевом колесе в сборе*1 или левый переключатель на рулевом колесе*2 (см. стр. Click here).

      Результат
      Результат Перейти к
      OK А
      NG (для моделей со вспомогательным индикатором) B
      NG (для моделей без вспомогательного индикатора) C

    B

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ В СБОРЕ Click here

    C

    ЗАМЕНИТЕ ЛЕВЫЙ ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОМ КОЛЕСЕ Click here

    А

  4. ПРОВЕРЬТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ


    1. Снимите витой кабель в сборе (см. стр. Click here).

    2. Проверьте витой кабель в сборе (см. стр. Click here).


    NG

    ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ Click here

    OK

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК В СБОРЕ – ВИТОЙ КАБЕЛЬ В СБОРЕ)


    1. Отсоедините разъем R17 радиоприемника.

    2. Отсоедините разъем S42 витого кабеля в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      R17-23 (SWG) - S42-4 (EAU) Всегда Менее 1 Ом
      R17-23 (SWG) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА КУЗОВА)

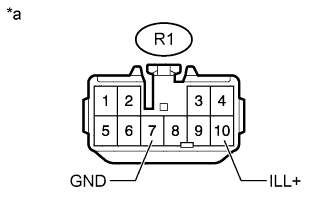

    1. A01E252E39
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к радиоприемнику в сборе)

      Отсоедините разъем радиоприемника.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      R1-7 (GND) - масса Всегда Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      R1-10 (ILL+) - масса Переключатель ближнего/дальнего света фар в положении HEAD или TAIL 11-14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here
