SFI SYSTEM(w/ EGR System) PARTS LOCATION

ILLUSTRATION

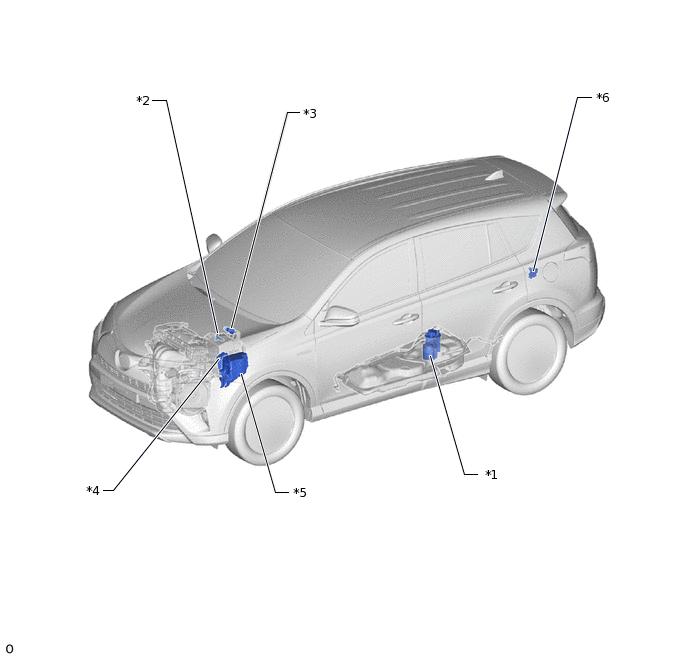

A371197C03

*1

FUEL PUMP

*2

MASS AIR FLOW METER SUB-ASSEMBLY

*3

PURGE VSV

*4

ECM

*5

ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY

*6

FUEL PUMP CONTROL ECU ASSEMBLY

ILLUSTRATION

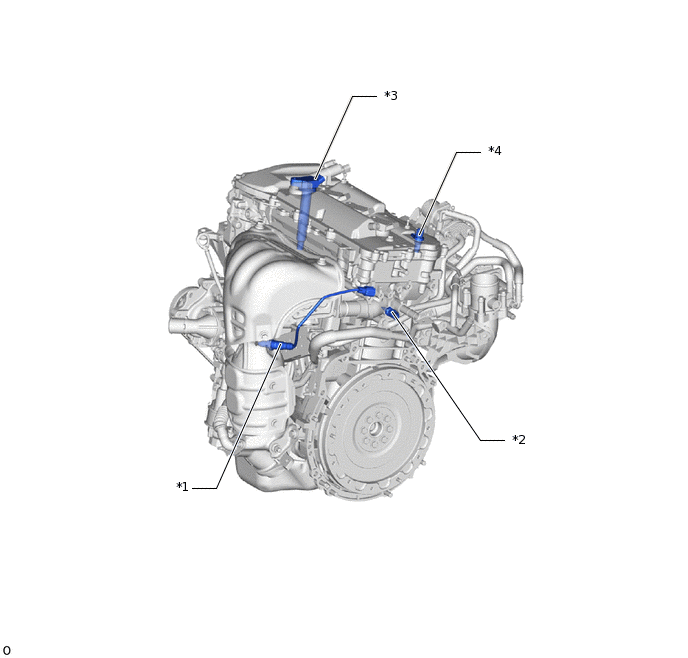

A320879C01

*1

AIR FUEL RATIO SENSOR

*2

ENGINE COOLANT TEMPERATURE SENSOR

*3

IGNITION COIL ASSEMBLY

*4

CAMSHAFT POSITION SENSOR

ILLUSTRATION

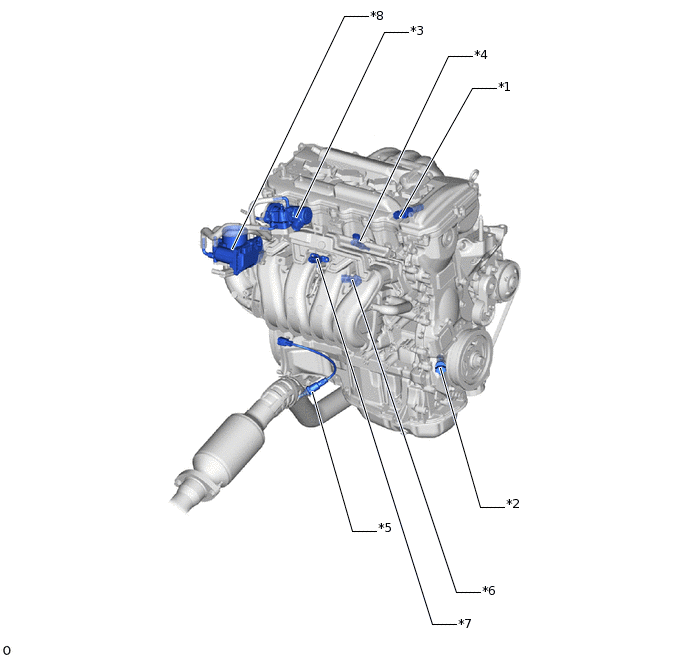

A320880C01

*1

CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY

*2

CRANKSHAFT POSITION SENSOR

*3

EGR VALVE ASSEMBLY

*4

FUEL INJECTOR ASSEMBLY

*5

HEATED OXYGEN SENSOR

*6

KNOCK CONTROL SENSOR

*7

MANIFOLD ABSOLUTE PRESSURE SENSOR

*8

THROTTLE BODY WITH MOTOR ASSEMBLY

ILLUSTRATION

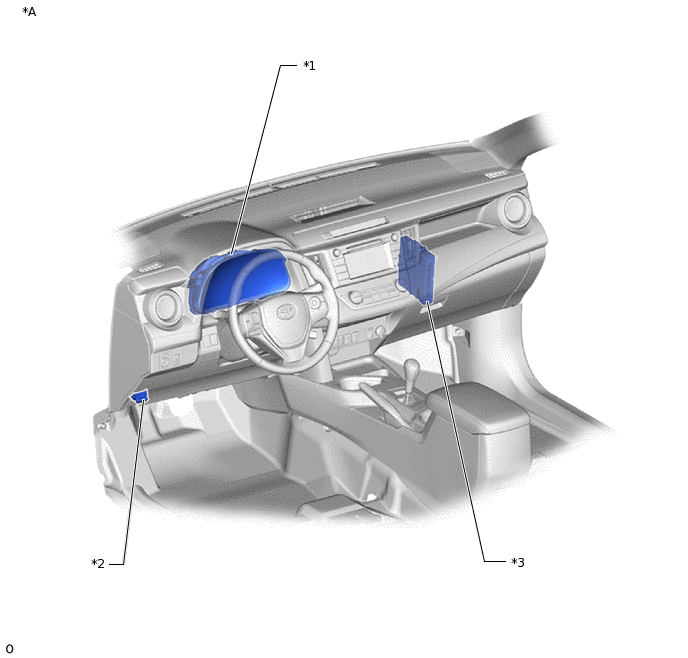

A371198C06

*A

for LHD

-

-

*1

COMBINATION METER ASSEMBLY

*2

DLC3

*3

HYBRID VEHICLE CONTROL ECU

-

-

ILLUSTRATION

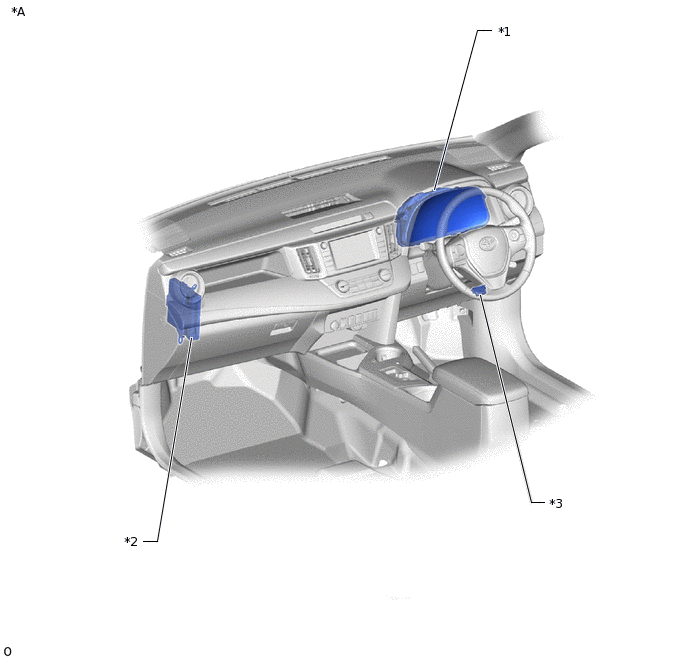

A371199C03

*A

for RHD

-

-

*1

COMBINATION METER ASSEMBLY

*2

HYBRID VEHICLE CONTROL ECU

*3

DLC3

-

-
