СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ SRS, диагностические DTC: B1825, B1826, B1827 и B1828

Код DTC Наименование DTC
B1825 Короткое замыкание в цепи левого бокового пиропатрона
B1826 Обрыв цепи левого бокового пиропатрона
B1827 Короткое замыкание в цепи левого бокового пиропатрона (на массу)
B1828 Короткое замыкание в цепи левого бокового пиропатрона (на +B)

ОПИСАНИЕ

Цепь левого переднего бокового пиропатрона включает блок управления системы SRS и боковую подушку безопасности левого переднего сиденья.

Центральный блок управления системы SRS использует эту цепь для развертывания подушки безопасности, когда выполняются условия развертывания.

Эти коды DTC регистрируются при обнаружении неисправности в цепи левого переднего бокового пиропатрона.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

Индикация предупреждения

Режим диагностики / режим проверки

B1825

Короткое замыкание в цепи левого бокового пиропатрона

  • Блок управления системы SRS обнаруживает короткое замыкание в цепи пиропатрона левого переднего бокового пиропатрона в ходе выполнения первичной проверки.

  • Неисправность левого переднего бокового пиропатрона

  • Неисправность блока управления системы SRS

  • Напольный провод

  • Левый передний боковой пиропатрон (левая подушка безопасности передних сидений в сборе)

  • Центральный блок управления системы SRS

Загорается

Относится к режиму проверки

B1826

Обрыв цепи левого бокового пиропатрона

  • Блок управления системы SRS обнаруживает обрыв в цепи левого переднего бокового пиропатрона.

  • Неисправность левого переднего бокового пиропатрона

  • Неисправность блока управления системы SRS

  • Напольный провод

  • Левый передний боковой пиропатрон (левая подушка безопасности передних сидений в сборе)

  • Центральный блок управления системы SRS

Загорается

Относится к режиму проверки

B1827

Короткое замыкание в цепи левого бокового пиропатрона (на массу)

  • Блок управления системы SRS обнаруживает короткое замыкание на массу в цепи пиропатрона левого переднего бокового пиропатрона.

  • Неисправность левого переднего бокового пиропатрона

  • Неисправность блока управления системы SRS

  • Напольный провод

  • Левый передний боковой пиропатрон (левая подушка безопасности передних сидений в сборе)

  • Центральный блок управления системы SRS

Загорается

Относится к режиму проверки

B1828

Короткое замыкание в цепи левого бокового пиропатрона (на +B)

  • Блок управления системы SRS обнаруживает короткое замыкание на B+ в цепи пиропатрона левого переднего бокового пиропатрона.

  • Неисправность левого переднего бокового пиропатрона

  • Неисправность блока управления системы SRS

  • Напольный провод

  • Левый передний боковой пиропатрон (левая подушка безопасности передних сидений в сборе)

  • Центральный блок управления системы SRS

Загорается

Относится к режиму проверки

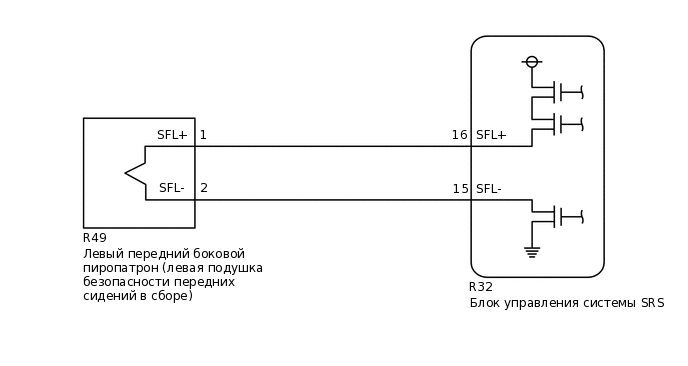

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B475055E78

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (–) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

Tip:

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ РАЗЪЕМЫ

    1. C238350C01

      *1

      Левая подушка безопасности передних сидений в сборе

      *2

      Центральный блок управления системы SRS

      *3

      Напольный провод

      Выключите зажигание.

    2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    3. Проверьте правильность подключения разъемов к подушке безопасности левого переднего сиденья и центральному блоку управления системы SRS.

      OK

      Разъемы подсоединены должным образом.

      Tip:

      Если разъемы подсоединены ненадежно, подсоедините их и перейдите к следующей проверке.

    4. Отсоедините разъемы от подушки безопасности левого переднего сиденья и центрального блока управления системы SRS.

    5. Убедитесь, что контакты разъемов не деформированы и не повреждены.

      OK

      Контакты не деформированы и не повреждены.

    6. Убедитесь, что короткие пружины механизма предотвращения срабатывания в разъеме напольного провода не деформированы и не повреждены.

      OK

      Короткие пружины не деформированы и не повреждены.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

    СООТВ

  2. ПРОВЕРЬТЕ ПОДУШКУ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

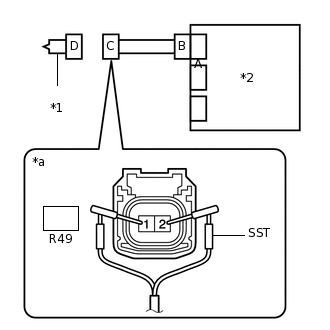

    1. C295801C27

      *1

      Левая подушка безопасности передних сидений в сборе

      *2

      Блок управления системы SRS

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к подушке безопасности левого переднего сиденья в сборе)

      Подсоедините разъем к блоку управления системы SRS.

    2. Подсоедините SST (сопротивление 2,1 Ом) к разъему С.

      CAUTION:

      Никогда не подключайте для измерения диагностический прибор к подушке безопасности левого переднего сиденья в сборе, так как это может привести к серьезной травме вследствие срабатывания подушки безопасности.

      Note:

      • При подсоединении не следует вставлять SST в контакты разъема с усилием.

      • Вставляйте SST в контакты разъема по прямой.

    3. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

    4. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    5. Удалите коды DTC, сохраненные в памяти.

      Body Electrical > SRS Airbag > Clear DTCs

    6. Выключите зажигание.

    7. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    8. Проверьте наличие кодов DTC.

      Body Electrical > SRS Airbag > Trouble Codes

      OK

      DTC B1825, B1826, B1827 или B1828 не выводится.

      Tip:

      На этом этапе могут выводиться коды, отличные от кодов DTC B1825, B1826, B1827 и B1828, однако они не связаны с данной проверкой.

    9. Выключите зажигание.

    10. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    11. Отсоедините SST от разъема С.

    09843-18061

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЛЕВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

  3. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД

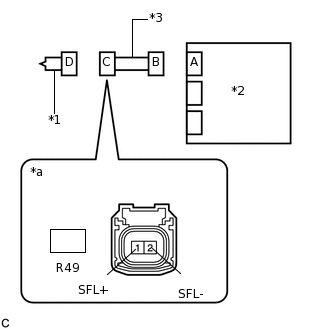

    1. C238352C45

      *1

      Левая подушка безопасности передних сидений в сборе

      *2

      Центральный блок управления системы SRS

      *3

      Напольный провод

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к подушке безопасности левого переднего сиденья в сборе)

      Отсоедините напольный провод от центрального блока управления системы SRS.

    2. Проверьте, нет ли в цепи короткого замыкания на B+.

      1. Подсоедините провод к отрицательному выводу (-) аккумуляторной батареи.

      2. Установите замок зажигания в положение ON (ВКЛ).

      3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

        Номинальное напряжение

        Подключение диагностического прибора

        Условие

        Заданные условия

        R49-1 (SFL+) - масса

        Зажигание включено

        Менее 1 В

        R49-2 (SFL-) - масса

        Зажигание включено

        Менее 1 В

      4. Выключите зажигание.

      5. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

        CAUTION:

        После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    3. Проверьте, нет ли в цепи обрыва.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление

        Подключение диагностического прибора

        Условие

        Заданные условия

        R49-1 (SFL+) - R49-2 (SFL-)

        Всегда

        Менее 1 Ом

    4. Проверьте, нет ли в цепи короткого замыкания на массу.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

        Номинальное сопротивление

        Подключение диагностического прибора

        Условие

        Заданные условия

        R49-1 (SFL+) - масса

        Всегда

        1 МОм или более

        R49-2 (SFL-) - масса

        Всегда

        1 МОм или более

    5. Проверьте, нет ли в цепи короткого замыкания.

      1. Разомкните механизм предотвращения срабатывания, встроенный в разъем B.

        Нажмите здесьЩелкните по следующей ссылке

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление

        Подключение диагностического прибора

        Условие

        Заданные условия

        R49-1 (SFL+) - R49-2 (SFL-)

        Всегда

        1 МОм или более

      3. Верните механизм предотвращения срабатывания разъема B в исходное состояние.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

    СООТВ

  4. ПРОВЕРЬТЕ DTC

    1. C238353C01

      *1

      Левая подушка безопасности передних сидений в сборе

      *2

      Блок управления системы SRS

      Подсоедините разъемы к подушке безопасности левого переднего сиденья и центральному блоку управления системы SRS.

    2. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

    3. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    4. Удалите коды DTC, сохраненные в памяти.

      Body Electrical > SRS Airbag > Clear DTCs

    5. Выключите зажигание.

    6. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    7. Проверьте наличие кодов DTC.

      Body Electrical > SRS Airbag > Trouble Codes

      OK

      DTC B1825, B1826, B1827 или B1828 не выводится.

      Tip:

      На этом этапе могут выводиться коды, отличные от кодов DTC B1825, B1826, B1827 и B1828, однако они не связаны с данной проверкой.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
