ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ВТЯГИВАЮЩЕЕ РЕЛЕ СТАРТЕРА В СБОРЕ

    A187220

    1. Отверните гайку и отсоедините выводной провод обмотки возбуждения от втягивающего реле стартера.

    2. A201461

      Удерживая втягивающее реле стартера, отверните 2 гайки.

    3. A269260C01

      *1

      Втягивающее реле стартера в сборе

      *a

      Рычаг привода шестерни

      *b

      Крюк

      Поднимая заднюю часть втягивающего реле стартера, снимите крепление с рычага привода шестерни, а затем снимите втягивающее реле стартера в сборе.

  2. СНИМИТЕ СТАТОР СТАРТЕРА В СБОРЕ

    1. A187222C01

      *1

      Статор стартера в сборе

      *2

      Крышка со стороны коллектора стартера в сборе

      С помощью торцевого ключа "TORX" T25 выверните 2 стяжных болта и извлеките статор стартера вместе с крышкой со стороны коллектора стартера в сборе.

  3. СНИМИТЕ КРЫШКУ СТАРТЕРА СО СТОРОНЫ КОЛЛЕКТОРА В СБОРЕ

    1. A187214C02

      *1

      Крышка со стороны коллектора стартера в сборе

      *2

      Статор стартера в сборе

      Выверните 2 винта из крышки со стороны коллектора стартера в сборе.

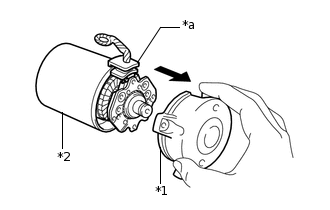

    2. A426484C01

      *1

      Крышка со стороны коллектора стартера в сборе

      *2

      Статор стартера в сборе

      *a

      Резиновое уплотнение выводного провода

      Снимите крышку со стороны коллектора со статора в сборе.

      Note:

      Убедитесь, что резиновое уплотнение выводного провода статора остается закрепленным на стартер в сборе во время снятия крышки со стороны коллектора стартера в сборе.

  4. СНИМИТЕ ЩЕТКОДЕРЖАТЕЛЬ СТАРТЕРА В СБОРЕ

    1. A064784C08

      *a

      Щеточная пружина

      *b

      Щетка

      С помощью отвертки отожмите пружину щетки и отсоедините щеткодержатель стартера в сборе.

    2. Отсоедините 4 щетки, а затем снимите щеткодержатель стартера в сборе.

  5. СНИМИТЕ ЯКОРЬ СТАРТЕРА В СБОРЕ

    1. A202438C01

      *1

      Статор стартера в сборе

      *2

      Якорь стартера в сборе

      Снимите якорь стартера в сборе со статора стартера в сборе.

  6. СНИМИТЕ КОНТАКТНЫЙ ДИСК ЯКОРЯ СТАРТЕРА

    1. A207174C05

      *1

      Контактный диск якоря стартера

      *2

      Втягивающее реле стартера

      *3

      Статор стартера в сборе

      Снимите контактный диск якоря стартера со втягивающего реле стартера или статора стартера.

  7. СНИМИТЕ РЕЗИНОВОЕ УПЛОТНЕНИЕ

    1. A409481

      Снимите резиновое уплотнение с втягивающего реле стартера.

  8. СНИМИТЕ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ

    1. A269262

      Снимите 3 шестерни планетарной передачи с втягивающего реле стартера.
